B1505A — анализатор мощных электронных устройств до 10 кВ и 1500 А
Анализатор B1505A представляет собой уникальное решение для комплексного тестирования современных силовых полупроводниковых приборов, включая устройства на основе SiC и GaN.
Уникальное решение для измерения параметров мощных электронных устройств от суб-пикоамперного диапазона до 10 кВ и 1500 А.

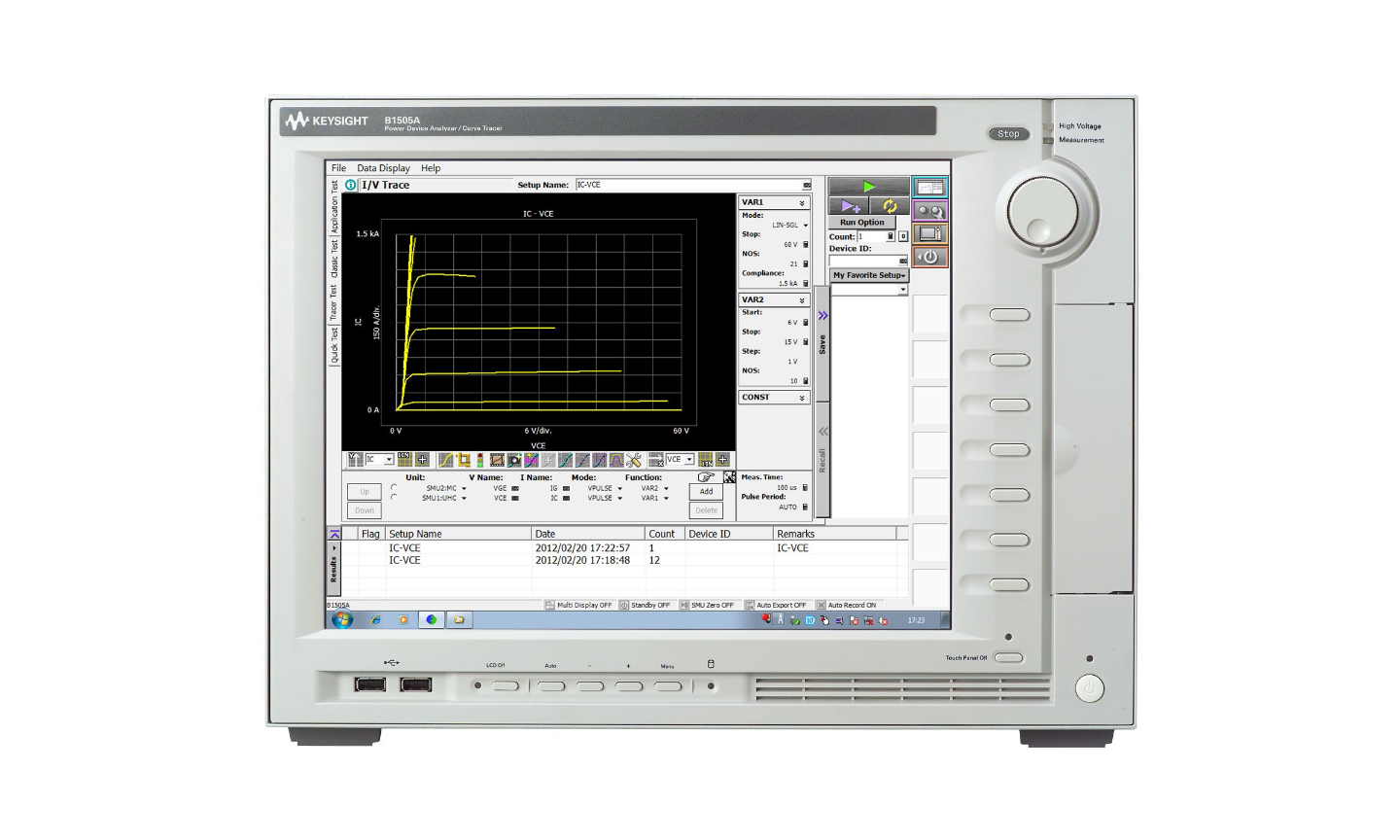

Анализатор мощных устройств/характериограф Keysight B1505A – это уникальное устройство, которое предназначено для измерения параметров мощных устройств от суб-пикоамперного диапазона до 10 кВ и 1500 А. Особенностью прибора является возможность оценки характеристик современных силовых устройств, таких как биполярные транзисторы с изолированным затвором, и новых материалов (карбид кремния SiC и нитрид галлия GaN).
Keysight B1505A имеет 10 слотов для установки блоков, и в зависимости от потребностей анализатор может комплектоваться различными модулями источников/измерителей. Ассортимент блоков включает: высоковольтные модули источника/измерителя HVSMU, модуль большой силы тока HCSMU, модуль сверхвысоких значений тока UHC и напряжения UHV, модуль высокого напряжения и среднего тока HVMC и другие.
Операционная среда на основе Microsoft Windows 7, применяемая в анализаторе Keysight B1505A, предоставляет функцию характериографа, который служит для проверки параметров устройств и обнаружения неисправностей. Доступно управление характеристиками свипирования с помощью вращающегося регулятора. Благодаря этому возможно определять напряжение пробоя в режиме реального времени. Функция осциллографа необходима пользователю для визуализации и оптимизации значений тока и напряжения, прикладываемых к тестируемому устройству. Наличие внутреннего жесткого диска и способность автоматически сохранять данные о настройках и результаты измерений сэкономят ваше время при проведении текущих и последующих тестов. Также эту информацию вы можете скопировать на USB носитель и другие устройства памяти. Результаты измерений и тестирования устройства предоставляются в наглядном виде и их всегда можно вставить в технический отчет для визуализации.
Keysight B1505A обеспечивает надежное подключение тестируемых устройств к прибору, что необходимо для безопасности пользователя на фоне высоких значений напряжений и токов и поддержки широкого спектра типов корпусов силовых устройств. Отличительной чертой анализатора Keysight B1505A является возможность работы с самыми разнообразными силовыми устройствами независимо от их размера и формы: диодами, мощными полевыми транзисторами с МОП-структурой, биполярными транзисторами с изолированным затвором. При этом отпала необходимость применения специализированных адаптеров для подключения этих устройств. Встроенная система блокировки устройства подключения позволит безопасно подавать высокое напряжение и ток на тестируемый прибор.
Основные характеристики
- Определения параметров силовых устройств до 1500 А и 10 кВ
- Измерение средних значений тока при высоковольтном смещении
- Измерение сопротивления элементов в открытом состоянии в пределах мкОм
- Точное измерение тока в суб-пикоамперном диапазоне при высоковольтном смещении
- Измерение емкости при напряжении смещения до ±3 кВ
- Измерение импульсов высокой мощности длительностью от 10 мкс
- Возможность измерения температуры
- Опция быстрого переключения между измерениями высоких значений тока и напряжения при определении параметров во время «коллапса тока» в устройствах на основе нитрида галлия (GaN)
- Автоматическое переключение между измерениями высоких значений тока и напряжения без повторного подключения кабелей
- Стандартные устройства подключения с механизмом защитной блокировки для тестирования мощных устройств в корпусе
- Возможность тестирования силовых устройств током до 200 А непосредственно на пластине
- Программное обеспечение EasyEXPERT и Desktop EasyEXPERT на базе MS Windows упрощает обработку и анализ данных
- 10 слотов для модулей
- Поддержка мощных устройств, имеющих до 6 выводов
