Keysight E4991B — анализатор импеданса с диапазоном частот от 1 МГц до 3 ГГц (опции до 500 МГц/1 ГГц/3 ГГц). Обеспечивает погрешность ±0,65% в широком диапазоне импеданса (120 мОм — 52 кОм), встроенный источник смещения до ±40 В (опция 001), анализ эквивалентных схем по 7 моделям.
Измеряет |Z|, |Y|, фазу, R, X, G, B, L, C, D, Q, |Г|, напряжение/ток; 10,4" сенсорный дисплей, 4 канала/трассы. Опции: 002 (материалы), 007 (температура), 010 (оснастка), 019 (память), 1Е5 (генератор), 300 (3 ГГц); функции эквивалентных схем и limit-тестирования.

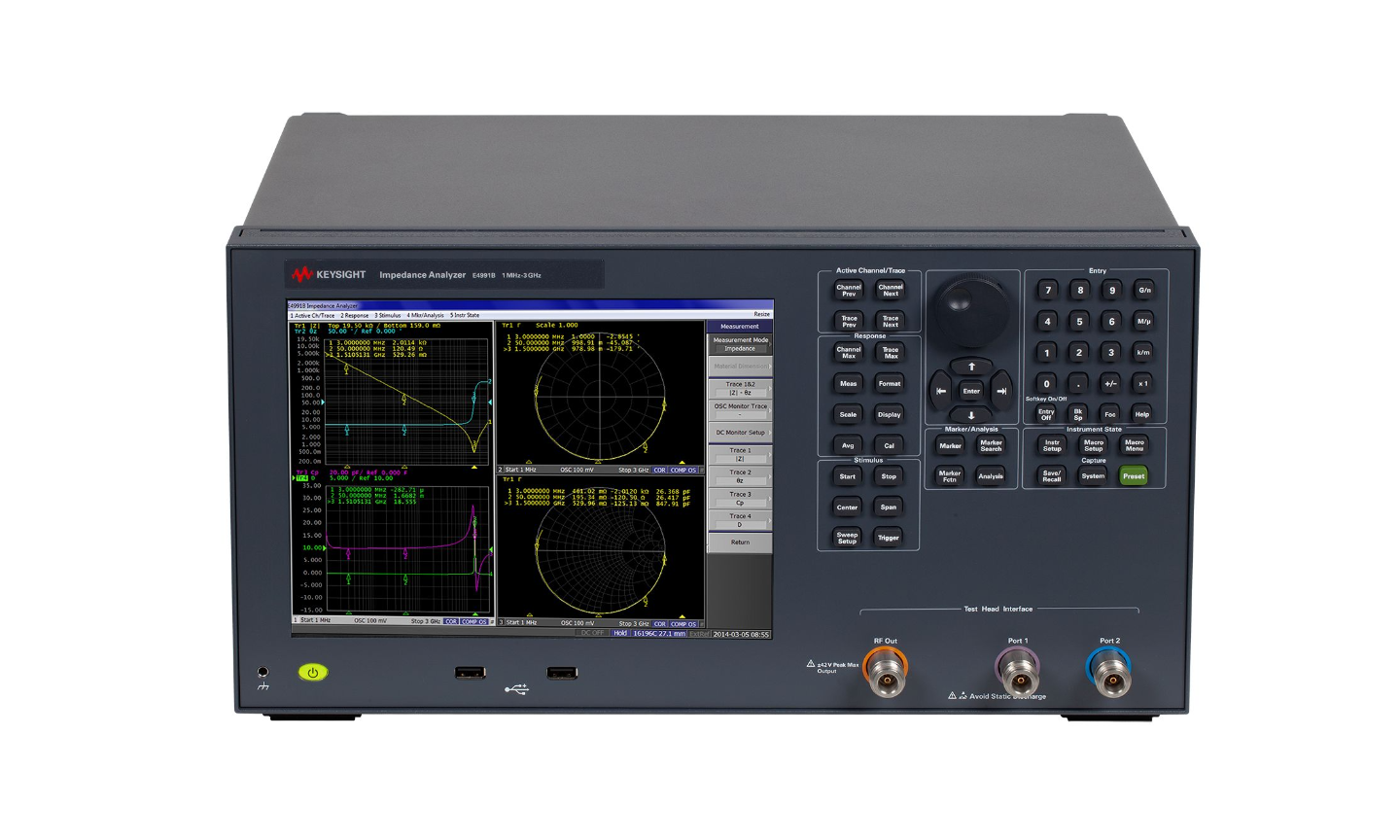

E4991B Анализатор импеданса, от 1 МГц до 500 МГц/1 ГГц/ 3 ГГц Анализатор импеданса Keysight E4991B имеет диапазон частот испытательного сигнала от 1 МГц до 3 ГГц. Благодаря встроенному источнику постоянного напряжения смещения до 40 В (опция 001) прибор обеспечивает основную погрешность измерений на уровне 0,65% в широком диапазоне значений импеданса. Функция анализа эквивалентных схем поддерживает семь различных многопараметрических моделей и позволяет моделировать собственные значения эквивалентных параметров компонентов.
Три опции (с диапазоном частот от 1 МГц до 500 МГц / 1 ГГц / 3 ГГц) и возможность расширения диапазона частот испытательного сигнала позволяют выбрать оптимальную конфигурацию для решения задач испытаний.
Прибор поставляется в комплектации \001\002\007\010\019\1Е5\300
- 001 напряжение смещения
- 002 приложение для измерения параметровматериалов
- 007 набор для измерения температурных характеристик
- 010 набор для подключения оснастки
- 019 стандартная память
- 1Е5 улучшенный опорный генератор
- 300 от 1 МГц до 3 ГГц
Основные характеристики
- Диапазон измерения импеданса: от 120 мОм до 52 кОм (с погрешностью не более ±10%)
- Основная погрешность измерений импеданса: ±0,65%
- Измеряемые параметры: полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (0), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), емкость (C), тангенс угла потерь (D), добротность (Q), коэффициент отражения (|Г|, Гх, Гу, 0Г), переменное и постоянное напряжение, сила переменного и постоянного тока
- Встроенный источник постоянного напряжения смещения: от 0 В до ±40 В или от 0 А до ±100 мА
- Цветной сенсорный жидкокристаллический дисплей с диагональю 10,4 дюйма (26,4 см); 4 канала, 4 трассы
- Функции анализа данных: анализ эквивалентных схем, тестирование с использованием ограничительных линий
- Измерение параметров диэлектрических и магнитных материалов (опция 002): измерение диэлектрической проницаемости и магнитной проницаемости
- Измерение температурных характеристик (опция 007) и возможности для точных измерений импеданса на пластине (опция 010)
