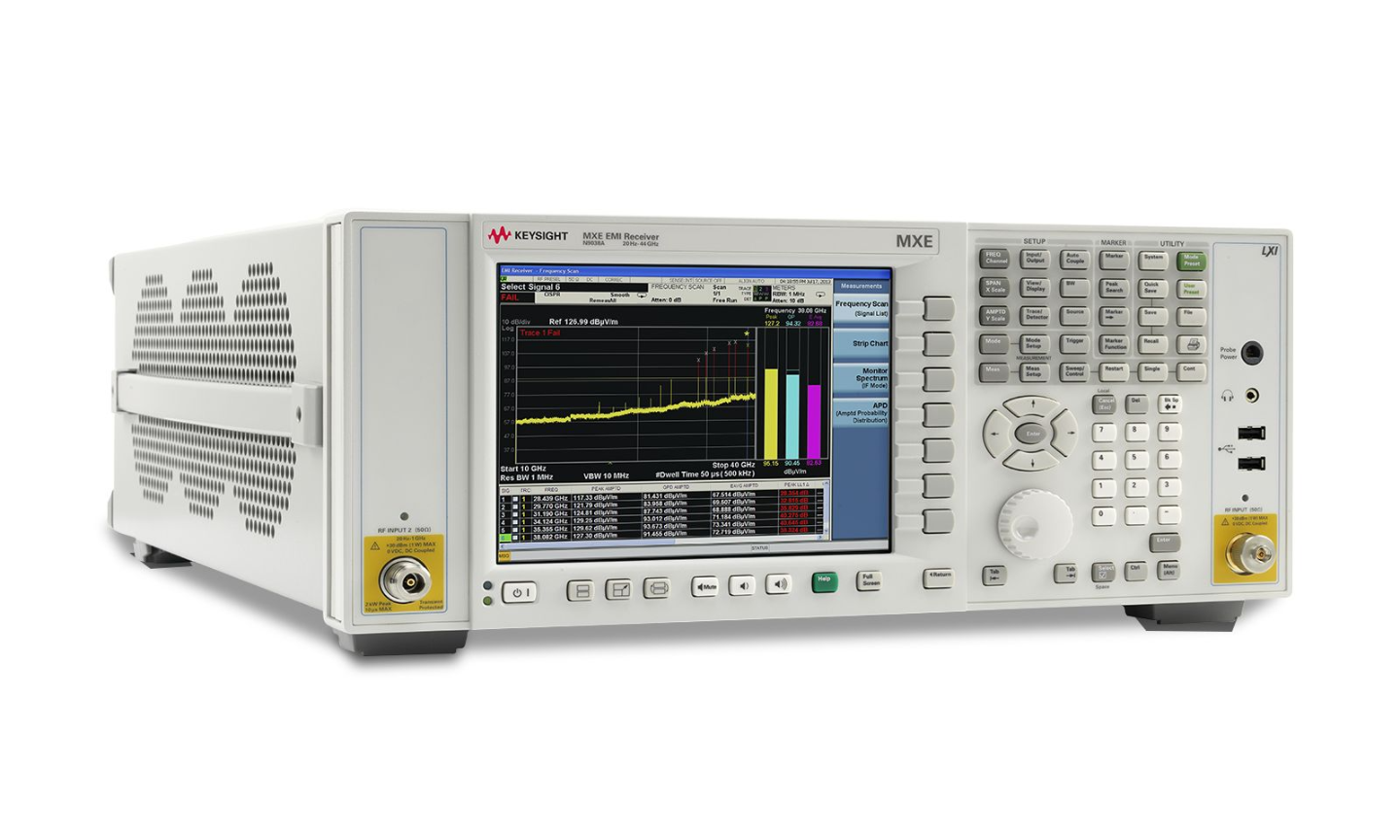

Keysight N9038A MXE: приемник для измерения ЭМП 3 Гц – 44 ГГц
Приемник MXE для оценки соответствия электромагнитным помехам (ЭМП) по CISPR 16-1-1:2010 и MIL-STD-461F с диапазоном 3 Гц–44 ГГц (3,6/8,4/26,5/44 ГГц), точностью ±0,5 дБ, DANL -167 дБм (1 ГГц), фазовым шумом -106/-114/-137 дБн/Гц, динамикой 116 дБ (IIP3 +15 дБм). Полоса анализа 10 МГц (до 25/85 МГц), реального времени 85 МГц, захват 3,7 мкс, аттенюатор 70 дБ (шаг 2 дБ). Встроенный преамп, процессор с 2 Гб памяти, опорник ±1×10⁻⁷/год, SCPI-эмуляция R&S ESU/ESR/ESL, USB/LISN, ПО 89600 VSA (IQ/шум/фазовый шум).
Оптимизирован для ЭМС-лабораторий и стендов — сканирование во временной области, спектрограмма, FMT/TQT-триггеры, дисплей 8,4" XGA, USB/SSD, температура 0–55°C, габариты 177×431×535 мм — сокращает время тестирования на 50%+.
Приемники MXE для измерения электромагнитных полей с диапазоном частот от 3 Гц до 44 ГГц позволяют оценивать соответствие уровня электромагнитных помех (ЭМП). Обладают широкими возможностями конфигурации. В процессе испытаний на соответствие нормативным требованиям по электромагнитной совместимости (ЭМС) благоприятный исход зависит от используемых приборов, которые позволяют повысить производительность тестирования — сегодня и в будущем. Именно поэтому компания Keysight создала прибор MXE: его приемник для оценки соответствия уровня электромагнитных помех (ЭМП) требованиям стандартов и анализатор сигналов для оценки ЭМС построены на модернизируемой платформе. При работе в автономном режиме в лаборатории или в составе системы на испытательном стенде этот прибор гарантирует высокую точность, воспроизводимость и достоверность измерений. Оборудуйте свою лабораторию приемником MXE — и Вы сможете сократить время тестирования.
Приемники MXE для измерения ЭМП Keysight N9038A отвечают требованиям стандартов CISPR 16-1-1:2010 и MIL-STD-461F. Устройства обеспечивают высокую точность, воспроизводимость и достоверность измерений. Диапазон частот измерения в зависимости от комплектации составляет от 3 Гц до 3,6 ГГц, 8,4 ГГц, 26,5 ГГц или 44 ГГц.
Измерители электромагнитного поля Keysight N9038A имеют множество опций, одна из которых – опция сканирования во временной области, которая позволяет сократить время тестирования. Прибор достаточно просто определяет частоты максимумов излучения перед выполнением окончательных измерений. Доступны расширенные средства анализа: анализ спектра в реальном времени, ленточная диаграмма, маркеры, масштабирование полосы обзора, спектрограммы.
Измерительный приемник Keysight N9038A предоставляет следующие режимы отображения на цветном дисплее: плотность, спектрограмма, спектрограмма плотности, зависимость мощности от времени (спектр), зависимость мощности от времени (спектрограмма), зависимость мощности от времени.
Запуск устройства может осуществляться по частотной маске (FMT), с временным разделением сигналов (TQT), по уровню, по пачке ВЧ-импульсов, по сигналу сети питания, по внешнему сигналу, от периодического таймера.
Программа векторного анализа сигналов Keysight 89600 VSA позволяет выполнять базовые функции. Прибор обеспечивает аналоговую демодуляцию, базовый анализ IQ-модуляции, измерение коэффициента шума, фазового шума. Устройство найдет широкое применение в приложениях общего гражданского и военного назначения.
Основные характеристики
- Соответствие стандартам CISPR 16-1-1:2010 и MIL-STD-461F
- Встроенный предусилитель для выбранного диапазона частот
- Высокопроизводительный процессор для цифровой обработки сигналов с памятью сбора данных 2 Гб
- Прецизионный опорный генератор (скорость старения ±1 х 10-7 за год)
- Механический аттенюатор (от 0 до 70 дБ, шаг 2 дБ)
- Возможность полного анализа спектра
- Полоса анализа 10 МГц
- Возможность опционального расширения полосы анализа до 25 и 85 МГц
- Управление с передней панели с помощью двух внешних схема стабилизации полного сопротивления линии (LISN)
- Расширенные функции отображения: спектрограмма, масштабирование графика, ширина зоны
- Второй широкополосный выход ПЧ на задней панели
- Поддержка команд SCPI для эмуляции приемников R&S ESU, ESR и ESL
- Мышь и клавиатура с интерфейсом USB
- Комплект документации (CD-ROM)
- Лабораторная калибровка в соответствии с ISO 17025
- Частота: от 3 Гц до 44 ГГц
- Максимальная полоса анализа / пропускания: 25 МГц
- Максимальная полоса пропускания реального времени: 85 МГц
- Полоса анализа в режиме реального времени: 85 МГц
- Средний уровень собственных шумов (1 ГГц): -167 дБм
- Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц: -106 дБн/Гц
- Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц: -114 дБн/Гц
- Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц: -137 дБн/Гц
- Суммарная погрешность уровня сигнала / измерения: ±0,5 дБ
- Интермодуляционные искажения 3-го порядка на частоте 1 ГГц: +15 дБм
- Макс. динамический диапазон по искажению 3 порядка, 1 ГГц: 116 дБ
- Диапазон ослабления аттенюатора (в базовой комплектации): 70 дБ
- Шаг ослабления аттенюатора (в базовой комплектации): 2 дБ
- Мин. длительность для 100%-ой вероятности захвата: 3,7 мкс
- Динамический диапазон, свободный от паразитных составляющих: 57 дБ
- Средний уровень собственных шумов, 2 ГГц, предусилитель выключен: -150 дБм/Гц
- Средний уровень собственных шумов, 10 ГГц, предусилитель выключен: -151 дБм/Гц
- Разрешение дисплея: 1024 x 768, XGA
- Диагональ дисплея: 213 мм (8,4”)
- Диапазон рабочих температур: от 0 до 55°C
- Напряжение питания: 100..120 В, 50/60/400 Гц; 220..240 В, 50/60 Гц
- Поддержка флеш-накопителей USB 2.0 и внешнего SSD (> 80 Гб)
- Габариты (ВхШхГ): 177 х 431 х 535 мм
