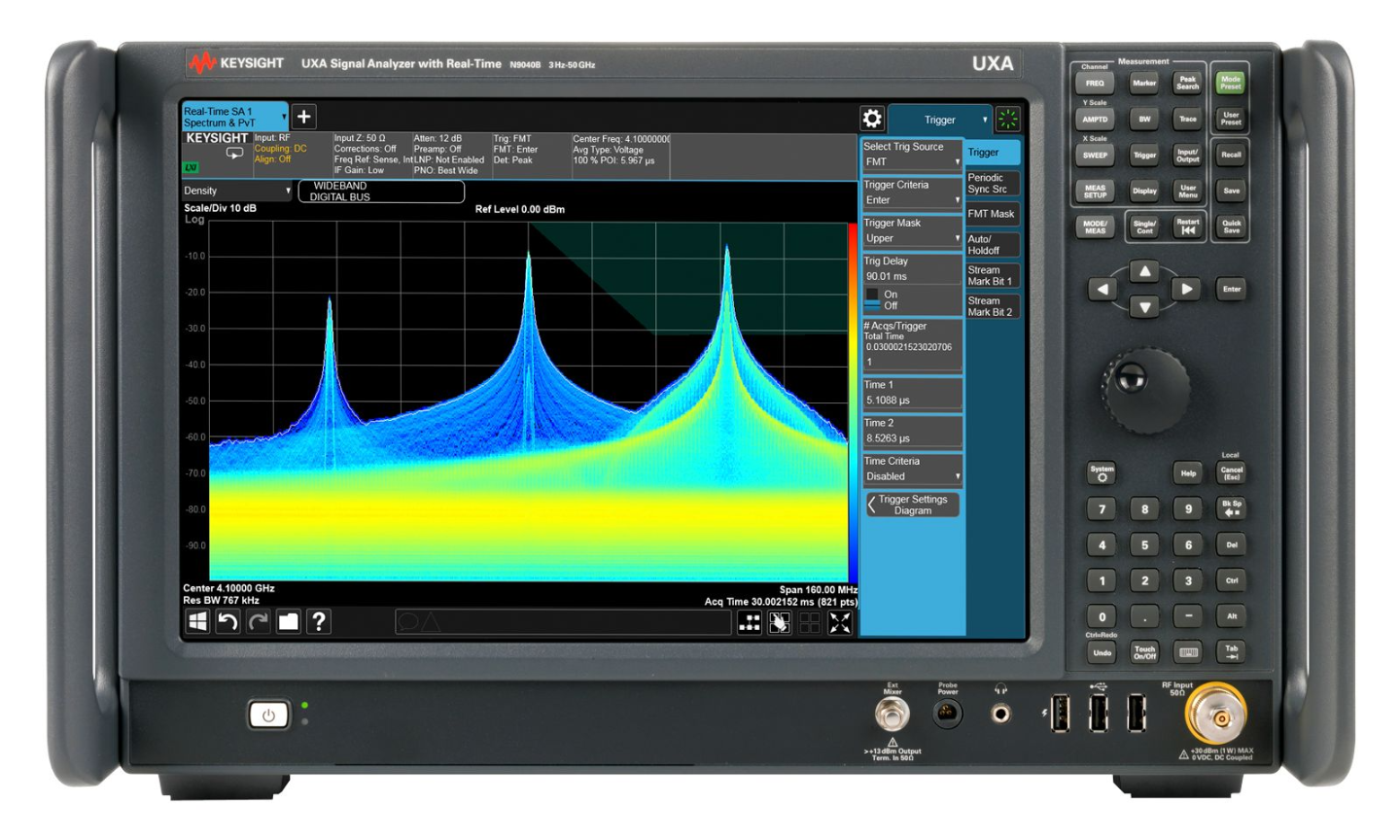

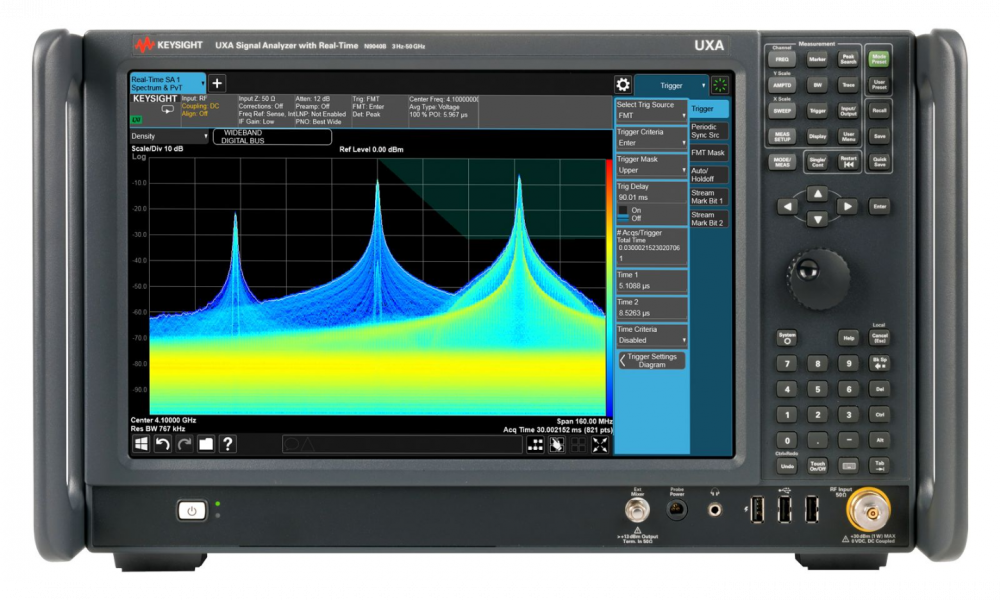

Анализатор сигналов UXA — это максимальная производительность и глубина анализа для современных и перспективных РЧ‑ и беспроводных систем с частотным диапазоном от 2 Гц до 50 ГГц (расширяемым до 110 ГГц и выше с внешними смесителями) и полосой анализа до 1 ГГц. Прибор обеспечивает выдающиеся показатели по фазовым шумам и динамическому диапазону, что позволяет уверенно обнаруживать слабые, широкополосные и нестационарные сигналы, включая сложные форматы РЛС, РЭБ и 5G. Режим анализа спектра в реальном времени, тракт с пониженным уровнем шумов, большой 14,1‑дюймовый дисплей, измерительные приложения серии X и поддержка 89600 VSA упрощают отладку, поиск неисправностей и проверку соответствия современным стандартам беспроводной связи.
UXA — это флагманская модель в линейке анализаторов сигналов серии X, которая обладает наиболее высокими характеристиками и дает самое глубокое представление о трудноуловимых и широкополосных сигналах. Благодаря дисплею с диагональю 14,1 дюйма, анализатор сигналов серии UXA позволит повысить степень проработки вашего проекта.
Основные возможности и технические характеристики:
• Определение реальных характеристик устройств благодаря широкой полосе анализа (до 1 ГГц) и наглядности отображения самых сложных сигналов
• Лучшие в отрасли показатели по фазовым шумам и величине динамического диапазона, свободного от паразитных составляющих: 78 дБн в полосе 510 МГц
• Возможность расширения диапазона частот до 110 ГГц и выше с помощью интеллектуальных смесителей компании Keysight и до терагерцового диапазона — с помощью смесителей других производителей
• Захват нестационарных сигналов с помощью функции анализа спектра в режиме реального времени
• Захват слабых сигналов помех с помощью тракта с пониженным уровнем шумов.
Встроенные измерительные приложения серии X обеспечивают повторяемые результаты, а также позволяют отслеживать и понимать поведение и характеристики ваших устройств и разработок:
Наглядное представление результатов измерений и различные алгоритмы поиска неисправностей упрощают выполнение сложных операций;
Целый спектр приложений, позволяющих измерять параметры и проводить оценку соответствия сигналов различным стандартам беспроводной передачи данных (фазовый шум, коэффициент шума, анализ характеристик импульсных сигналов, аналоговая демодуляция, LTE/LTE-Advanced, W-CDMA и другие стандарты);
Достоверные кросс-платформенные результаты измерений, выполняемых по единым алгоритмам для каждой модели анализаторов серии X;
Совместное использование библиотек приложений на различных анализаторах серии X благодаря перемещаемым лицензиям.
Основные характеристики
- Диапазон частот: от 2 до 3,6; 8,4; 13,6; 26,5; 44 или 50 ГГц, а также 90 или 110 ГГц с внешними смесителями
- Полоса анализа: 25 МГц (стандарт), 40, 255,510 МГц и 1 ГГц
- Средний отображаемый уровень шума (DANL): ~174 дБм на частоте 2 ГГц с включенным предусилителем сигнала и функцией понижения уровня собственных шумов
- Интермодуляционные искажения третьего порядка (TOI): +23 дБМ на частоте 2 ГГц
- Фазовый шум (отстройка 10 кГц): -136 дБн/Гц на частоте 1 ГГц; -126 дБн/Гц на частоте 10 ГГц
- Погрешность измерений амплитуды: +/-0,16 дБ
- Динамический диапазон, свободный от паразитных составляющих (SFDR): -78 дБн (ном.) для полосы 510 МГц
- Полоса пропускания в режиме анализа спектра в реальном времени: N9040B - до 510 МГц, N9041B – до 255 МГц
- Вероятность захвата (POI): Минимальная длительность сигнала: 3,51 мкс с вероятностью захвата 100% и минимальной погрешностью
