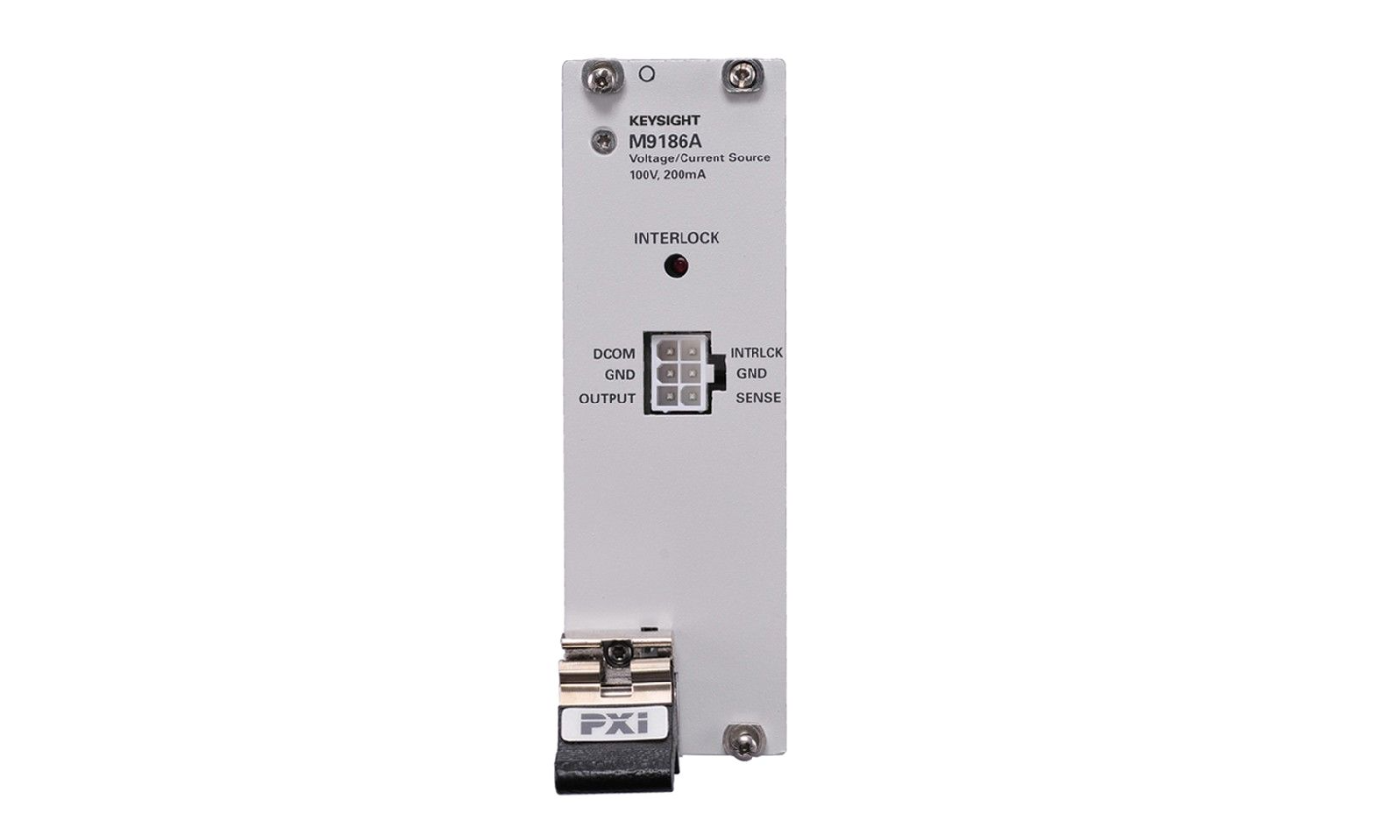

Источник напряжения/тока Keysight M9186A — это двухщелевой изолированный модуль, способный работать как источник напряжения с измерением тока или как источник тока с измерением напряжения. Он состоит из двух усилителей: «низкий» (±16 В, 200 мА) для точных измерений утечки, смещения и импеданса, и «высокий» (до 100 В, 20 мА) для тестирования защитных диодов и индуктивных нагрузок. Оба усилителя обеспечивают высокоточное измерение протекающего тока. Модуль оснащён системой защитной блокировки, которая автоматически отключает высоковольтный усилитель при разрыве цепи, обеспечивая безопасность оператора и защиту тестируемого устройства.
M9186A - это двухщелевой источник напряжения, который позволяет подавать напряжение и измерять результирующий ток или подавать ток и измерять результирующее напряжение.
Спецификации, ориентированные на применение
- Диапазон 16 В при 200 мА для удовлетворения требований к высокому напряжению /току
- Высокоточный датчик тока для испытаний на утечку
Функциональность
- Изолированный источник напряжения
- Изолированный источник тока с программируемым пределом напряжения
- Возможность блокировки для обеспечения безопасности и защиты
Эксплуатационные характеристики
- Низкий диапазон: ±16 В при 200 мА
- Высокий диапазон: от 10 В до 100 В до 20 мА
Источник V /I позволяет вам подавать напряжение и измерять результирующий ток или подавать ток и измерять результирующее напряжение. Он состоит из двух отдельных усилителей, обозначаемых как “низкий” и “высокий”, которые имеют общее выходное соединение. “Низкий” усилитель обеспечивает напряжение в диапазоне 16 В при напряжении до 200 мА, а “высокий” усилитель обеспечивает напряжение в диапазоне 100 В при напряжении до 20 мА.
Типичные области применения низковольтного усилителя включают параметрическую утечку на выводах ввода-вывода, ток смещения, полное сопротивление, пороговое значение и напряжение зажима. Усилитель высокого напряжения может быть применен для проверки наличия зажимных диодов в качестве выходных сигналов модулей, которые управляют индуктивными нагрузками. Оба усилителя могут определять величину протекающего тока, обеспечивая при этом постоянное напряжение.
Уникальной особенностью является защитная блокировка для высоковольтного усилителя, которая автоматически отключает высоковольтный усилитель и размыкает все реле при разрыве цепи блокировки. Это обеспечивает защиту DUT при возможном наличии опасных высоких уровней напряжения. Блокировка отображается светодиодом на передней панели модуля и может быть использована, например, путем подключения к внешнему концевому выключателю на светильниках.
