PXIe-1082

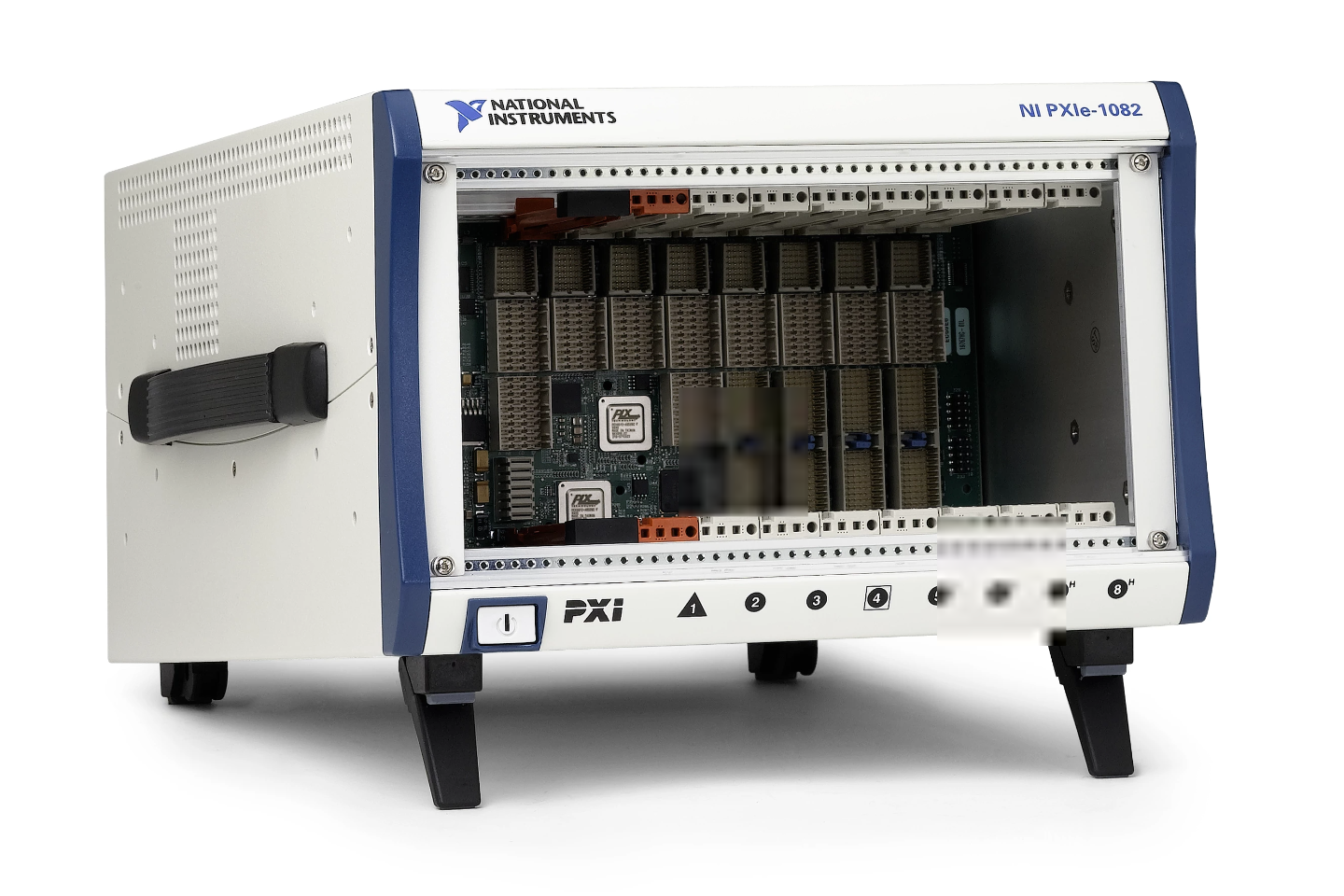

NI PXIe-1082 (P/N 780321-01) — высокопроизводительное модульное шасси стандарта PXI Express, разработанное компанией National Instruments для создания компактных и масштабируемых автоматизированных испытательных комплексов, измерительных платформ и исследовательских систем.

Шасси предназначено для установки контроллеров PXI Express и широкого спектра измерительных модулей, обеспечивая высокую скорость передачи данных, аппаратную синхронизацию и гибкость конфигурации при построении профессиональных систем тестирования.
NI PXIe-1082 оснащено 8 слотами формата 3U PXI Express, включая:
● 1 системный слот PXI Express System Timing для установки контроллера;
● 2 слота PXI Express для высокоскоростных модулей;
● 4 гибридных слота PXI/PXI Express для установки широкого спектра PXI- и PXIe-устройств. (NI)
Гибридная архитектура слотов позволяет использовать различные измерительные и функциональные модули National Instruments:
● системы сбора данных NI-DAQ;
● высокоскоростные АЦП и ЦАП;
● генераторы сигналов;
● анализаторы спектра;
● RF-модули;
● цифровые модули ввода-вывода;
● коммутационные модули;
● специализированные PXI/PXIe-инструменты.
Основой системы является высокоскоростная объединительная плата PXI Express backplane, обеспечивающая пропускную способность до 8 ГБ/с. Это позволяет эффективно использовать шасси в задачах, связанных с интенсивным обменом измерительными данными, многоканальным анализом сигналов и обработкой информации в реальном времени.
Каждый слот PXI Express поддерживает высокую скорость передачи данных, что делает PXIe-1082 подходящим решением для систем, где требуется одновременная работа нескольких измерительных модулей с синхронизированным обменом информацией.
Для обеспечения стабильной эксплуатации при длительных нагрузках шасси оснащено эффективной системой охлаждения с мощностью до 38 Вт на слот, позволяющей использовать широкий спектр измерительных модулей.
Поддержка аппаратной синхронизации PXI Express обеспечивает согласованную работу установленных модулей благодаря общим тактовым сигналам, линиям запуска и маршрутизации триггеров.
NI PXIe-1082 (780321-01) является оптимальным решением для построения компактных испытательных стендов, лабораторных измерительных комплексов и промышленных систем контроля, где требуется сочетание высокой производительности, надежности и масштабируемости.

Основные преимущества
● 8 слотов PXI Express 3U для построения компактных измерительных комплексов.
● 4 гибридных слота PXI/PXI Express для установки различных типов модулей.
● Пропускная способность объединительной платы до 8 ГБ/с.
● Поддержка высокоскоростных PXI Express-модулей.
● Охлаждение до 38 Вт на слот.
● Аппаратная синхронизация PXI Express.
● Совместимость с широкой экосистемой National Instruments.
● Компактный форм-фактор для лабораторных и промышленных систем.

Технические характеристики

Параметр	Значение
Модель	NI PXIe-1082
Артикул (P/N)	780321-01
Тип устройства	Шасси PXI Express
Количество слотов	8
Форм-фактор	3U PXI Express
Системный слот	1 × PXI Express System Timing
Слоты PXI Express	2
Гибридные слоты	4 × Hybrid PXI/PXI Express
Тип питания	AC
Пропускная способность	До 8 ГБ/с
Охлаждение на слот	До 38 Вт
Совместимость	PXI Express, PXI Hybrid
Синхронизация	PXI Express Clock, Trigger Routing
Исполнение	Настольное / стоечное 19"
Поддерживаемое ПО	LabVIEW, LabVIEW Real-Time, TestStand, NI-DAQmx, NI-VISA

Области применения
NI PXIe-1082 используется в профессиональных системах:
● автоматизированные испытательные комплексы (ATE);
● тестирование электронных компонентов и оборудования;
● системы сбора и обработки данных;
● RF-измерения и беспроводные технологии;
● телекоммуникационные исследования;
● автомобильные испытательные стенды;
● аэрокосмические измерительные комплексы;
● промышленный контроль качества;
● научно-исследовательские лаборатории;
● разработка и проверка прототипов.

Поддержка программного обеспечения
Шасси совместимо с программной экосистемой National Instruments:
● LabVIEW;
● LabVIEW Real-Time;
● TestStand;
● NI-DAQmx;
● NI-VISA;
● Measurement Studio;
● NI MAX.

Комплект поставки
В стандартный комплект входят:
● шасси NI PXIe-1082;
● комплект заглушек для свободных слотов;
● кабель питания;
● комплект крепежных элементов;
● документация по эксплуатации.

Дополнительные аксессуары
Для расширения возможностей рекомендуется использовать:
● контроллеры PXI Express:
○ PXIe-8842;
○ PXIe-8861;
○ PXIe-8862;
○ PXIe-8822;
● модули сбора данных NI PXI/PXIe;
● RF-векторные трансиверы;
● генераторы сигналов;
● анализаторы спектра;
● высокоскоростные дигитайзеры;
● цифровые модули ввода-вывода;
● модули синхронизации PXI;
● стоечные комплекты Rack Mount.

Почему стоит купить NI PXIe-1082 в STEM Instruments
Компания STEM Instruments поставляет оригинальное оборудование National Instruments и предоставляет инженерную поддержку при построении PXI Express-систем. Мы помогаем подобрать оптимальную конфигурацию шасси, контроллеров и измерительных модулей под задачи заказчика, консультируем по архитектуре испытательных комплексов, интеграции оборудования и программного обеспечения, а также сопровождаем проекты от выбора компонентов до запуска готовых измерительных систем.
