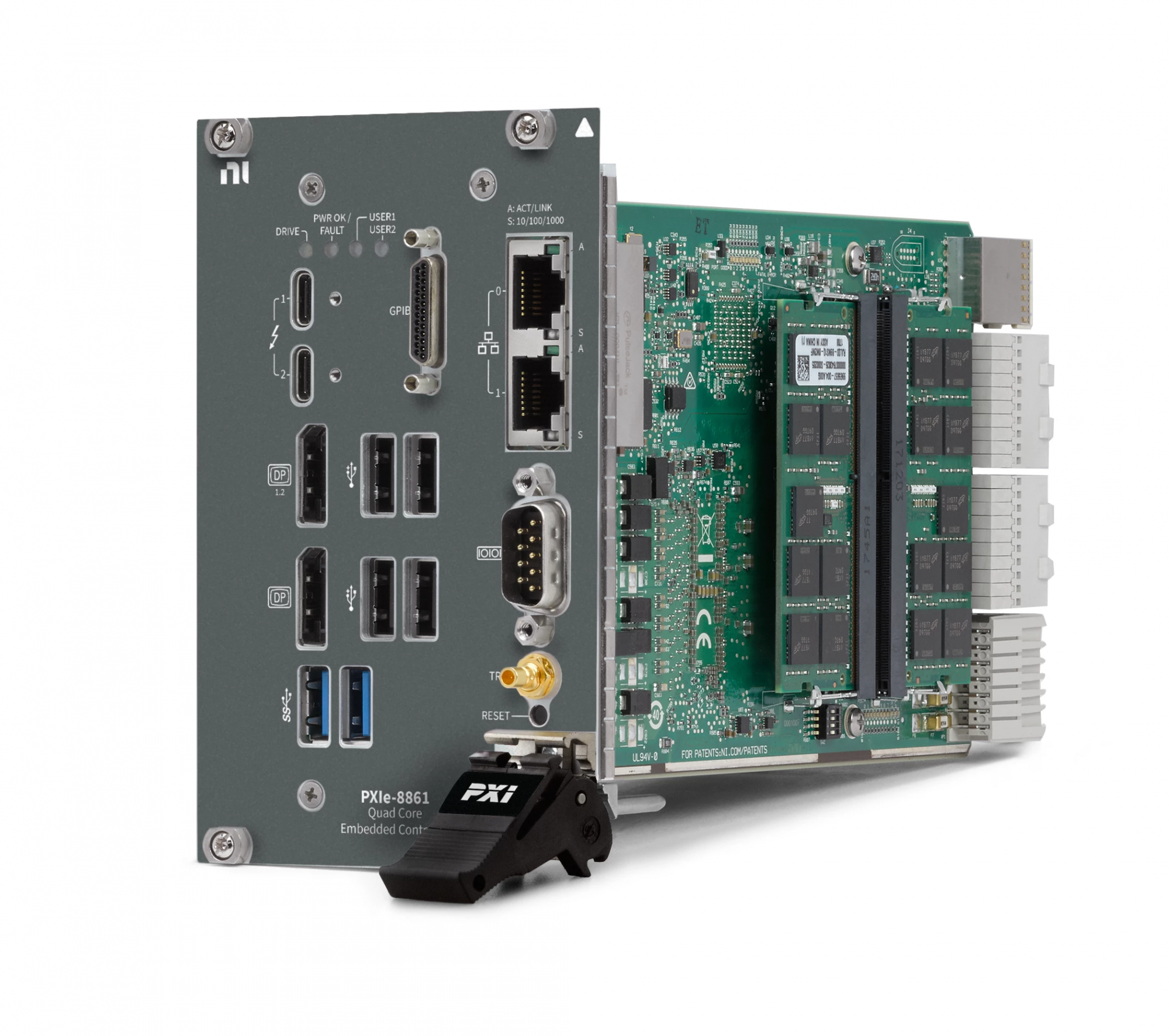

NI PXIe-8861 (P/N 785831-01) — высокопроизводительный встраиваемый контроллер для платформы PXI Express с процессором Intel® Xeon® E3-1515M v5, SSD 256 ГБ и операционной системой Windows 10 64-bit. Оснащен интерфейсами Gigabit Ethernet, USB 3.0/2.0, RS-232 и DisplayPort. Предназначен для построения автоматизированных испытательных комплексов, систем сбора данных, RF-измерений и управления модульной аппаратурой PXI/PXIe.
NI PXIe-8861 (P/N 785831-01) — высокопроизводительный встраиваемый контроллер для платформы PXI Express, разработанный компанией National Instruments для построения профессиональных автоматизированных испытательных систем (ATE), измерительных комплексов, исследовательских стендов и высокопроизводительных систем обработки данных.
Контроллер предназначен для использования в приложениях, где требуется надежная вычислительная платформа для управления большим количеством модульных устройств PXI/PXIe, выполнения измерительных сценариев, анализа данных и обработки сигналов в режиме реального времени.
В основе устройства используется 4-ядерный процессор Intel® Xeon® E3-1515M v5 с тактовой частотой 2,8 ГГц, обеспечивающий высокую производительность при работе с многозадачными приложениями, измерительным программным обеспечением и алгоритмами цифровой обработки сигналов (DSP).
Версия 785831-01 оснащена операционной системой Windows 10 64-bit, что обеспечивает совместимость с современным программным обеспечением National Instruments и сторонними приложениями для автоматизации измерений.
Контроллер оборудован встроенным SSD-накопителем объемом 256 ГБ, обеспечивающим быстрый запуск операционной системы, хранение прикладных программ и результатов измерений.
PXIe-8861 устанавливается в системный слот шасси PXI Express и обеспечивает высокоскоростное взаимодействие с широким спектром модулей:
● высокоскоростными АЦП и ЦАП;
● генераторами сигналов;
● анализаторами спектра;
● RF-модулями;
● цифровыми модулями ввода-вывода;
● системами сбора данных.
Для подключения внешнего оборудования предусмотрены интерфейсы:
● 2 × Gigabit Ethernet;
● 2 × Thunderbolt™ 3;
● 2 × USB 3.0;
● 4 × USB 2.0;
● RS-232;
● DisplayPort для подключения внешнего монитора.
Благодаря высокой вычислительной мощности, модульной архитектуре PXI Express и поддержке программной экосистемы National Instruments, NI PXIe-8861 (785831-01) является оптимальным решением для создания автоматизированных испытательных стендов, лабораторных измерительных систем и промышленных комплексов.
Основные преимущества
● Процессор Intel® Xeon® E3-1515M v5, 4 ядра, 2,8 ГГц для высокопроизводительной обработки данных.
● SSD 256 ГБ для хранения программного обеспечения и результатов измерений.
● Поддержка высокоскоростной шины PXI Express.
● Два порта Gigabit Ethernet для сетевого взаимодействия.
● Поддержка Thunderbolt™ 3 для расширения возможностей подключения.
● Совместимость с широким спектром модулей PXI/PXIe.
● Надежная платформа для автоматизированных испытаний и измерительных задач.
● Поддержка программного обеспечения National Instruments.
Технические характеристики
| Параметр | Значение |
| Модель | NI PXIe-8861 |
| Артикул (P/N) | 785831-01 |
| Тип устройства | Встраиваемый контроллер PXI Express |
| Процессор | Intel® Xeon® E3-1515M v5 |
| Количество ядер | 4 |
| Тактовая частота | 2,8 ГГц |
| Кэш-память | 8 МБ |
| Операционная система | Windows 10 64-bit |
| Оперативная память | DDR4 (конфигурация зависит от исполнения) |
| Накопитель | SSD 256 ГБ |
| Интерфейс Ethernet | 2 × Gigabit Ethernet |
| Thunderbolt | 2 × Thunderbolt™ 3 |
| USB | 2 × USB 3.0, 4 × USB 2.0 |
| Последовательный интерфейс | RS-232 |
| Видеовыход | DisplayPort |
| Форм-фактор | PXI Express 3U |
| Совместимые платформы | PXI Express |
| Поддерживаемое ПО | LabVIEW, TestStand, NI-DAQmx, NI-VISA, Measurement Studio |
Области применения
NI PXIe-8861 используется в профессиональных системах:
● автоматизированные испытательные комплексы (ATE);
● RF-измерения и тестирование беспроводных устройств;
● системы сбора и анализа данных;
● цифровая обработка сигналов (DSP);
● телекоммуникационные исследования;
● аэрокосмические и оборонные проекты;
● автомобильные испытательные стенды;
● промышленная автоматизация;
● научные лаборатории;
● разработка и тестирование электронных устройств.
Поддержка программного обеспечения
Контроллер совместим с:
● LabVIEW;
● LabVIEW Real-Time (для совместимых конфигураций);
● TestStand;
● NI-DAQmx;
● NI-VISA;
● InstrumentStudio;
● Measurement Studio;
● NI MAX;
● средствами разработки C/C++ и .NET.
Комплект поставки
В стандартный комплект входят:
● контроллер NI PXIe-8861;
● кабель DisplayPort–VGA;
● носитель восстановления операционной системы;
● документация по безопасности и эксплуатации.
Дополнительные аксессуары
Для расширения возможностей рекомендуется использовать:
● шасси NI PXI Express;
● PXI/PXIe модули ввода-вывода;
● RF-трансиверы;
● высокоскоростные дигитайзеры;
● генераторы сигналов;
● анализаторы спектра;
● модули синхронизации;
● лицензии LabVIEW и TestStand.
Почему стоит купить NI PXIe-8861 в STEM Instruments
Компания STEM Instruments поставляет оригинальное оборудование National Instruments и предоставляет инженерную поддержку при построении PXI Express-систем. Мы помогаем подобрать оптимальную конфигурацию контроллеров, шасси и измерительных модулей под задачи заказчика, консультируем по интеграции оборудования и программного обеспечения, а также сопровождаем проекты от выбора компонентов до запуска готовых испытательных комплексов.
