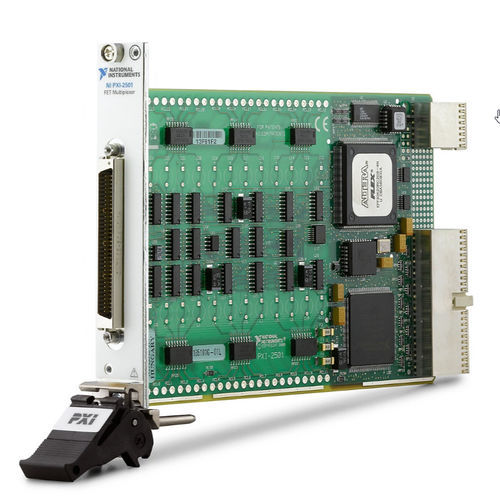

NI PXI-2501 — 48-канальный низковольтный модуль коммутации формата PXI на основе полевых транзисторных ключей FET. Модуль может использоваться как мультиплексор или матричный коммутатор и поддерживает 1-, 2- и 4-проводные схемы подключения.
PXI-2501 предназначен прежде всего для высокоскоростного сканирования низковольтных сигналов до ±10 В. Использование FET-переключателей с малым временем установления позволяет выполнять быстрые измерительные последовательности. Модуль также поддерживает программируемый скан-лист до 1024 шагов для детерминированного сканирования.
NI PXI-2501 представляет собой высокоплотный 48-канальный модуль коммутации, предназначенный для автоматизации измерений и тестирования электронных устройств.
В зависимости от используемого клеммного блока модуль может конфигурироваться в различных топологиях: 1-проводный мультиплексор 48×1, 2-проводный мультиплексор 24×1, несколько независимых мультиплексоров, 4-проводный мультиплексор 12×1 или 2-проводная матрица 4×6. Такая гибкость позволяет адаптировать один модуль под различные измерительные задачи.
В отличие от модулей на электромеханических реле, PXI-2501 использует FET-переключатели. Они обеспечивают короткое время установления и позволяют выполнять быстрое сканирование низковольтных сигналов. Для наиболее быстрых режимов доступны специальные конфигурации, позволяющие использовать внешний буферный усилитель для уменьшения времени установления сигнала.
Модуль поддерживает 1024-шаговый скан-лист, благодаря чему последовательность переключений может быть заранее задана и выполняться детерминированно. Аппаратные триггеры позволяют синхронизировать коммутацию с другими операциями измерительной системы.
Основные преимущества
• 48 каналов коммутации в одном модуле.
• FET-переключатели вместо механических реле.
• Высокая скорость сканирования низковольтных сигналов.
• Малое время установления сигнала — около 30 мкс в оптимизированной конфигурации.
• Поддержка нескольких топологий мультиплексора и матрицы.
• Возможность 1-, 2- и 4-проводного подключения.
• 1024-шаговый программируемый скан-лист.
• Детерминированное сканирование.
• Аппаратные триггеры для синхронизации с другими измерительными приборами.
• Подходит для коммутации низковольтных сигналов до ±10 В.
• Компактное исполнение PXI, занимающее один слот.
• Возможность использования одного модуля для различных конфигураций коммутации.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Низковольтный модуль коммутации PXI |
| Количество каналов | 48 |
| Тип переключателей | FET |
| Основное назначение | Мультиплексор / матричный коммутатор |
| 1-проводная конфигурация | 48×1 |
| 2-проводная конфигурация | 24×1 |
| 2-проводная конфигурация | Dual 12×1 |
| 2-проводная конфигурация | Quad 6×1 |
| 4-проводная конфигурация | 12×1 |
| Матричная конфигурация | 4×6, 2-проводная |
| Максимальное напряжение коммутации | ±10 В DC / 7 В AC |
| Защита от перенапряжения | До ±25 В DC для отдельных входов |
| Типичное сопротивление FET-ключа | 50 Ом |
| Максимальное сопротивление FET-ключа при 25 °C | 85 Ом |
| Максимальное сопротивление FET-ключа при 85 °C | 100 Ом |
| Типичное сопротивление тракта канал–аналоговая шина | 1,65 кОм |
| Максимальное сопротивление тракта канал–аналоговая шина | 1,9 кОм |
| Типичное сопротивление тракта канал–COM | 1,9 кОм |
| Максимальное сопротивление тракта канал–COM | 2,15 кОм |
| Типичное время установления | 30 мкс |
| Максимальная длина скан-листа | 1024 шага |
| Входной триггер | Линии PXI 0–7 / передняя панель |
| Минимальная длительность входного импульса | 70 нс через PXI; 500 нс через переднюю панель |
| Выходной триггер | Линии PXI 0–7 / передняя панель |
| Длительность выходного импульса | 1 мкс |
| Разъём | 68-контактный SCSI |
| Форм-фактор | PXI/cPCI, 3U |
| Количество слотов | 1 |
| Размеры | 21,6 × 2,0 × 13,0 см |
| Масса | 174 г |
| Рабочая температура | 0…50 °C |
| Температура хранения | −20…70 °C |
| Относительная влажность | 5…85 %, без конденсации |
| Типичное энергопотребление | 1,5 Вт по +5 В; 0,36 Вт по +12 В; 0,36 Вт по −12 В |
| Производитель | National Instruments (NI) |
| Модель | PXI-2501 |
Технические характеристики приведены по документации National Instruments.
Области применения
NI PXI-2501 применяется для:
• высокоскоростного сканирования низковольтных сигналов;
• автоматизированного тестирования электронных устройств;
• функционального тестирования печатных плат;
• измерения параметров электронных компонентов;
• построения мультиплексорных систем;
• построения матричных систем коммутации;
• автоматизации лабораторных измерений;
• производственного контроля электроники;
• тестирования многоканальных устройств;
• систем сбора данных с большим количеством измерительных каналов;
• создания автоматизированных испытательных стендов.
Поддержка программного обеспечения
NI PXI-2501 предназначен для программно управляемых автоматизированных измерительных систем National Instruments.
Модуль может использоваться совместно с LabVIEW и программными средствами NI для управления коммутацией и построения автоматизированных последовательностей тестирования.
1024-шаговый скан-лист позволяет заранее определить последовательность коммутаций и выполнять её детерминированно. Аппаратные триггеры PXI обеспечивают синхронизацию модуля с измерительными приборами и другими элементами испытательного комплекса.
Комплект поставки
• Модуль NI PXI-2501.
• Документация производителя.
• Документация по эксплуатации, безопасности и нормативным требованиям.
Клеммные блоки и кабельные сборки для формирования конкретной конфигурации коммутации приобретаются отдельно.
Дополнительные аксессуары
Для эксплуатации NI PXI-2501 могут потребоваться:
• клеммные блоки для мультиплексорной конфигурации;
• клеммные блоки для матричной конфигурации;
• TB-2606 для конфигурации 2-проводной матрицы 4×6;
• кабельные сборки для подключения клеммных блоков;
• PXI-шасси National Instruments;
• PXI-контроллер;
• дополнительные модули коммутации;
• измерительные модули PXI.
Выбор клеммного блока определяется требуемой топологией — мультиплексорной или матричной, а также схемой 1-, 2- или 4-проводного подключения.
Почему стоит купить NI PXI-2501 в STEM Instruments
Покупка NI PXI-2501 в STEM Instruments позволяет получить профессиональный 48-канальный модуль National Instruments для построения высокоскоростных автоматизированных систем тестирования и измерений.
Главное преимущество PXI-2501 — использование FET-переключателей, благодаря которым модуль особенно хорошо подходит для быстрого сканирования низковольтных сигналов. Возможность выбора различных топологий позволяет адаптировать один модуль под конкретную измерительную задачу.
STEM Instruments поможет подобрать совместимые клеммные блоки, кабельные сборки, PXI-шасси, контроллеры и измерительные модули, а также сформировать полностью совместимый комплекс оборудования.
