NI PXI 2503

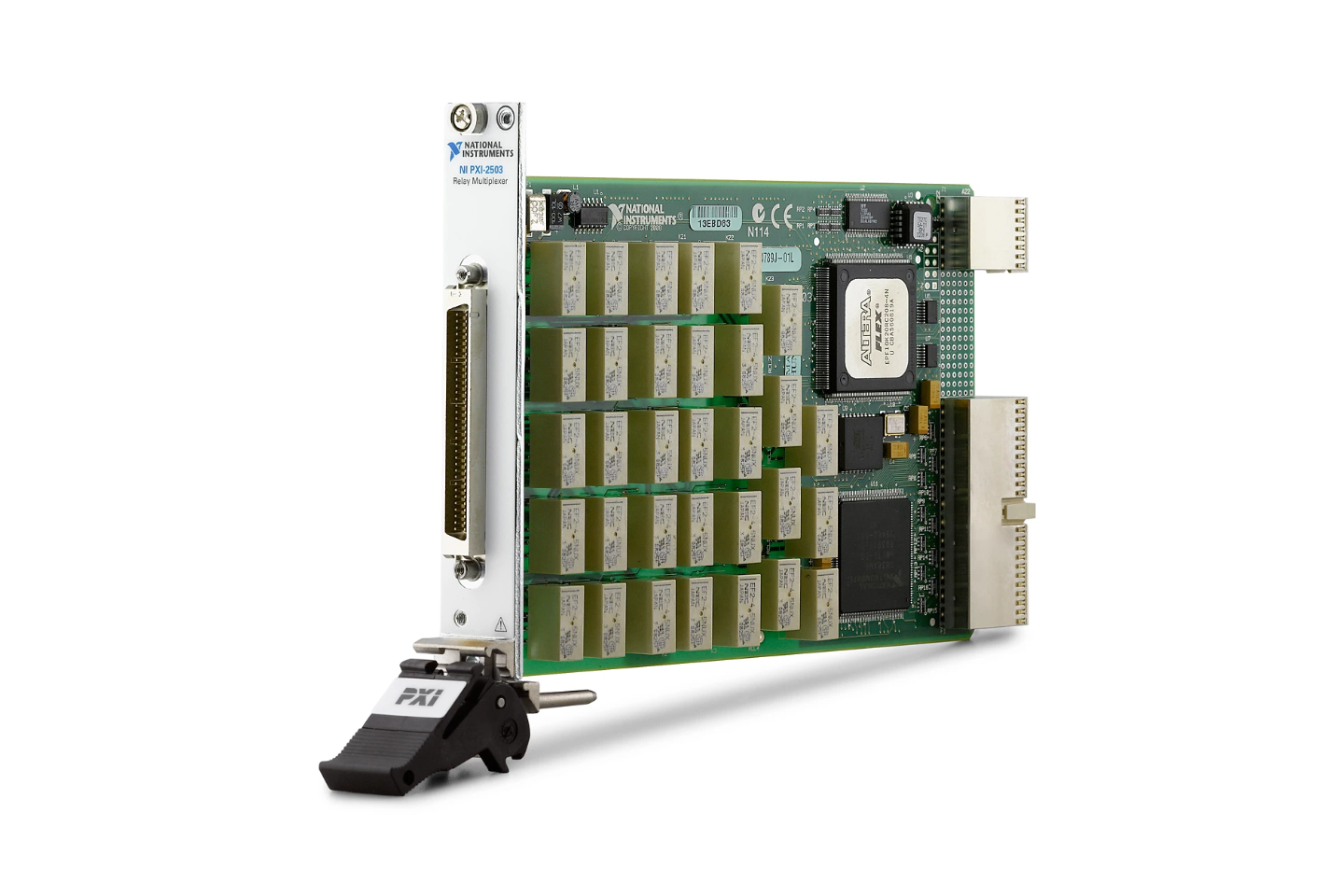

NI PXI-2503 представляет собой универсальный 48-канальный модуль коммутации, разработанный для автоматизации измерений и испытаний электронных устройств.
Одной из ключевых особенностей PXI-2503 является возможность изменения конфигурации за счёт использования различных клеммных блоков. В зависимости от выбранного аксессуара модуль может использоваться в качестве мультиплексора или матричного коммутатора, а также поддерживать 1-, 2- или 4-проводные схемы подключения.
Электромеханические реле с низкой термо-ЭДС позволяют использовать модуль в измерительных системах, где требуется высокая точность. Дифференциальная термо-ЭДС составляет менее 2 мкВ.
PXI-2503 поддерживает сканирование с использованием списка до 1024 шагов. Это позволяет заранее задавать последовательность коммутаций и выполнять измерения в определённом порядке без постоянного программного вмешательства.
Модуль также оснащён аппаратными линиями триггера PXI, благодаря чему коммутацию можно синхронизировать с другими измерительными операциями и модулями испытательной системы.

Основные преимущества
• 48 каналов коммутации в одном модуле.
• Возможность работы как мультиплексор или матричный коммутатор.
• Поддержка 1-, 2- и 4-проводных схем подключения.
• Электромеханические реле для надёжной коммутации.
• Низкая термо-ЭДС — менее 2 мкВ.
• Подходит для точных измерений низкоуровневых сигналов.
• Скан-лист до 1024 шагов для автоматизированной последовательной коммутации.
• Поддержка аппаратных триггеров PXI.
• Высокая изоляция между каналами.
• Возможность конфигурации системы с помощью различных клеммных блоков.
• Компактный формат PXI для интеграции в автоматизированные испытательные комплексы.

Технические характеристики

Параметр	Значение
Тип устройства	Электромеханический модуль коммутации PXI
Количество каналов	48
Тип реле	Электромеханическое, без фиксации
Тип контактов	Серебряный сплав с золотым покрытием
Конфигурация	Мультиплексор или матрица
Схема подключения	1-, 2- или 4-проводная
Максимальный скан-лист	1024 шага
Термо-ЭДС	< 2 мкВ
Максимальная скорость сканирования	До 100 каналов/с, типично
Время срабатывания реле	3 мс, типично; 5 мс, максимум
Время отпускания реле	1,5 мс, типично; 5 мс, максимум
Механический ресурс реле	5 × 10⁷ циклов
Электрический ресурс реле	До 2 × 10⁵ циклов при максимальной нагрузке
RF-полоса пропускания	≥ 10 МГц, типично, при терминации 50 Ом
Развязка каналов при 10 кГц	> 100 дБ, типично
Развязка каналов при 100 кГц	> 80 дБ, типично
Развязка каналов при 1 МГц	> 55 дБ, типично
Развязка каналов при 10 МГц	> 30 дБ, типично
Интерфейс	PXI
Входной триггер	Линии PXI 0–7, передняя панель
Минимальная длительность входного импульса	70 нс через PXI; 500 нс через переднюю панель
Выходной триггер	Линии PXI 0–7, передняя панель
Ширина выходного импульса	1 мкс
Разъём	68-контактный SCSI
Размеры	2,0 × 10,0 × 16,3 см
Масса	250 г
Рабочая температура	0…50 °C
Температура хранения	−20…70 °C
Относительная влажность	5…85 %, без конденсации
Артикул	777697-01
Производитель	National Instruments (NI)
Модель	PXI-2503

Основные характеристики приведены по документации National Instruments.

Области применения
NI PXI-2503 применяется для:
• автоматизированного тестирования электронных устройств;
• функционального тестирования печатных плат;
• измерения электрических параметров компонентов;
• коммутации аналоговых измерительных сигналов;
• построения мультиплексорных систем;
• построения матричных систем коммутации;
• автоматизации лабораторных измерений;
• производственного контроля электроники;
• тестирования многоканальных устройств;
• измерений низкоуровневых сигналов;
• создания автоматизированных испытательных стендов.

Поддержка программного обеспечения
NI PXI-2503 предназначен для интеграции в автоматизированные измерительные системы National Instruments.
Модуль может программно управляться в составе PXI-систем и использоваться совместно с программными инструментами National Instruments, включая LabVIEW.
Поддержка скан-листов позволяет заранее задавать последовательность коммутации до 1024 шагов, а аппаратные триггеры обеспечивают синхронизацию коммутации с измерительными операциями.

Комплект поставки
• Модуль NI PXI-2503.
• Документация производителя.
• Документация по эксплуатации, безопасности и нормативным требованиям.
Клеммные блоки и кабельные сборки для формирования конкретной конфигурации коммутации приобретаются отдельно.

Дополнительные аксессуары
Для эксплуатации NI PXI-2503 могут потребоваться:
• клеммные блоки для конфигурации мультиплексора;
• клеммные блоки для матричной конфигурации;
• кабельные сборки для подключения клеммных блоков;
• PXI-шасси National Instruments;
• PXI-контроллер;
• дополнительные модули коммутации;
• измерительные модули PXI.
Выбор клеммного блока зависит от требуемой топологии — мультиплексорной или матричной, а также от необходимости 1-, 2- или 4-проводного подключения.
