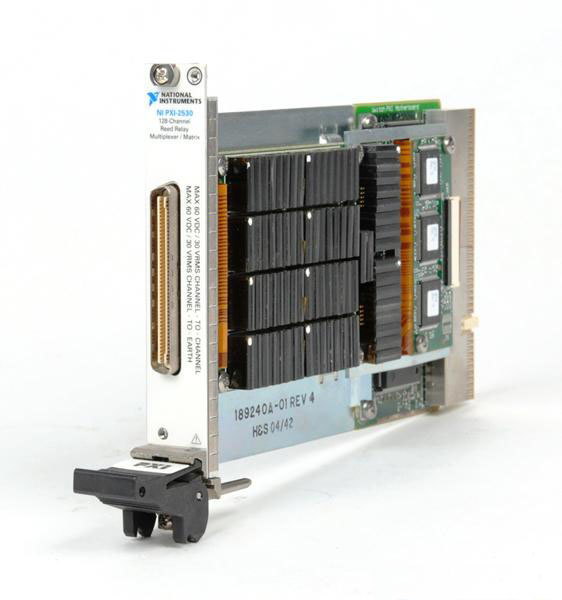

NI PXI-2530 — высокоплотный 128-канальный модуль коммутации формата PXI на основе герконовых реле (Reed Relay). Модуль поддерживает несколько конфигураций мультиплексора и матрицы, включая 128×1, 64×1, 32×1, 4×32 и 8×16, что позволяет адаптировать устройство под различные задачи автоматизированного тестирования и измерений.
NI PXI-2530 предназначен для построения гибких многоканальных систем коммутации и может использоваться как мультиплексор, матричный коммутатор или комбинация независимых коммутационных банков.
Модуль имеет восемь взаимосвязанных банков 1-проводных мультиплексоров 16×1, которые могут объединяться для формирования различных топологий. В зависимости от выбранного клеммного блока доступны 1-, 2- и 4-проводные конфигурации.
Для мультиплексорных конфигураций доступны варианты 128×1, 64×1, 32×1, а также несколько независимых банков 16×1. Для матричной коммутации предусмотрены конфигурации 4×32, 8×16 и 4×16. Такой подход позволяет использовать один модуль для широкого спектра измерительных задач без замены аппаратной части.
В основе PXI-2530 используются герконовые реле с родиевыми контактами. Они обеспечивают стабильную коммутацию маломощных сигналов и подходят для измерительных систем, где важны низкое сопротивление коммутационного тракта и высокая изоляция разомкнутых каналов.
Модуль поддерживает аппаратные триггеры через линии PXI и имеет фронтальный 176-контактный разъём для подключения соответствующих клеммных блоков и кабельных сборок.
Основные преимущества
• 128 каналов для построения высокоплотных систем коммутации.
• Несколько вариантов конфигурации мультиплексора и матрицы.
• Поддержка 1-, 2- и 4-проводных схем подключения.
• Герконовые реле (Reed Relay) с родиевыми контактами.
• Максимальное коммутируемое напряжение до 60 В DC или 30 В AC RMS.
• Максимальный коммутируемый ток до 0,4 А.
• Максимальная коммутируемая мощность до 10 Вт на канал.
• Низкое сопротивление коммутационного тракта.
• Высокая изоляция между разомкнутыми каналами.
• Поддержка аппаратных триггеров для синхронизации коммутации с измерениями.
• Возможность построения как мультиплексорных, так и матричных систем.
• Компактный формат PXI для интеграции в автоматизированные испытательные комплексы.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Модуль мультиплексорной/матричной коммутации PXI |
| Количество каналов | 128 |
| Тип реле | Герконовое (Reed Relay) |
| Материал контактов | Родий |
| Мультиплексорные конфигурации | 128×1, 64×1, 32×1, 8 банков 16×1 |
| Матрица | 4×32, 8×16, 4×16 |
| Поддерживаемые схемы | 1-, 2- и 4-проводная |
| Максимальное напряжение канал-канал | 60 В DC / 30 В AC RMS |
| Максимальное напряжение канал-земля | 60 В DC / 30 В AC RMS |
| Максимальный коммутируемый ток | 0,4 А |
| Максимальная коммутируемая мощность | 10 Вт на канал |
| Начальное сопротивление DC-тракта | < 2 Ом, типично |
| Сопротивление DC-тракта в конце ресурса | ≥ 3 Ом |
| Типичная термо-ЭДС | < 50 мкВ |
| Разъём передней панели | 176-контактный docking station plug |
| Входной триггер | Линии PXI 0–7 / передняя панель |
| Минимальная длительность импульса триггера | 150 нс |
| Выходной триггер | Линии PXI 0–7 / передняя панель |
| Напряжение TTL-триггера | 3,3 В номинально |
| Форм-фактор | PXI, 3U, 1 слот |
| Размеры | 21,6 × 2,0 × 13,0 см |
| Масса | 400 г |
| Рабочая температура | 0…55 °C |
| Температура хранения | −20…70 °C |
| Производитель | National Instruments (NI) |
| Модель | PXI-2530 |
Технические параметры приведены по документации National Instruments.
Области применения
NI PXI-2530 применяется для:
• автоматизированного тестирования электронных устройств;
• функционального тестирования печатных плат;
• измерения и контроля многоканальных систем;
• коммутации аналоговых сигналов;
• построения мультиплексорных систем;
• построения матричных коммутационных систем;
• автоматизации лабораторных измерений;
• производственного контроля электроники;
• тестирования компонентов и электронных модулей;
• создания масштабируемых испытательных стендов.
Поддержка программного обеспечения
NI PXI-2530 поддерживается программной экосистемой National Instruments для автоматизации коммутационных и измерительных систем.
Модуль поддерживается NI Switch и может использоваться с программными инструментами National Instruments, включая LabVIEW. В зависимости от версии программной среды и конфигурации системы управление коммутацией может выполняться через соответствующие драйверы и API NI. В документации NI также указана поддержка PXI-2530 в NI-DAQmx Switch API.
Аппаратные триггеры позволяют синхронизировать операции коммутации с другими измерительными процессами, что особенно важно для автоматизированных испытательных комплексов.
Комплект поставки
• Модуль NI PXI-2530.
• Документация производителя.
• Документация по безопасности, эксплуатации и нормативным требованиям.
Клеммные блоки и кабельные сборки приобретаются отдельно в зависимости от требуемой конфигурации.
Дополнительные аксессуары
Для использования NI PXI-2530 могут потребоваться:
• TB-2630 — клеммный блок для конфигурации мультиплексора;
• TB-2631 — клеммный блок для матричной конфигурации;
• TB-2632 — клеммный блок для матричной конфигурации;
• кабельные сборки для подключения клеммных блоков;
• PXI-шасси National Instruments;
• PXI-контроллер;
• дополнительные модули коммутации и измерительные модули PXI.
Для различных конфигураций PXI-2530 необходимо выбирать соответствующий клеммный блок.
Почему стоит купить NI PXI-2530 в STEM Instruments
Покупка NI PXI-2530 в STEM Instruments позволяет получить профессиональный многоканальный модуль National Instruments для построения автоматизированных систем тестирования и измерений.
STEM Instruments поможет подобрать подходящую конфигурацию PXI-2530, совместимый клеммный блок, кабели, PXI-шасси, контроллер и дополнительные измерительные модули.
Главное преимущество PXI-2530 — универсальность: один модуль может использоваться в различных конфигурациях мультиплексора и матрицы, включая 1-, 2- и 4-проводные схемы. Это позволяет адаптировать систему под конкретную измерительную задачу без замены самого коммутационного модуля.
