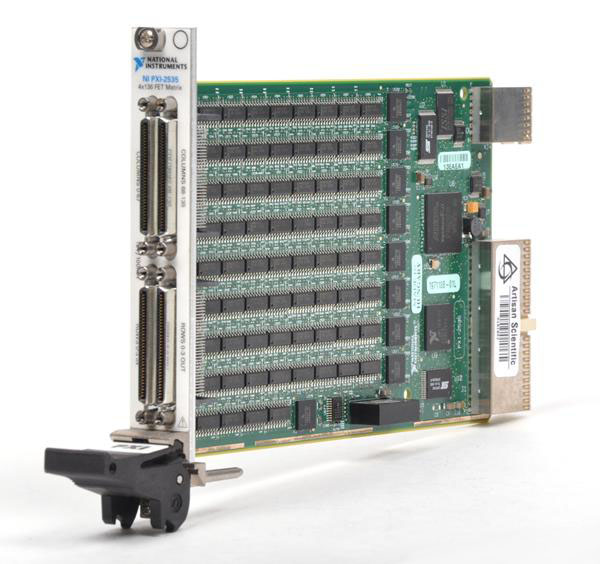

NI PXI-2535 — высокоплотный матричный модуль коммутации формата PXI с конфигурацией 4×136 и 544 точками коммутации. Модуль предназначен для маршрутизации маломощных сигналов постоянного тока в автоматизированных системах тестирования и валидации серийно выпускаемой электроники, включая полупроводниковые компоненты и печатные платы (PCB).
NI PXI-2535 представляет собой 1-проводный матричный коммутатор с 544 точками коммутации, позволяющий подключать любую из четырёх строк матрицы к одной или нескольким из 136 колонок. Такая архитектура обеспечивает высокую плотность коммутации при минимальном занимаемом пространстве PXI-шасси.
В отличие от модулей с электромеханическими реле, PXI-2535 использует реле на полевых транзисторах (FET). Это обеспечивает практически неограниченный механический ресурс коммутации и высокую скорость работы — до 50 000 точек коммутации в секунду.
Модуль оснащён аппаратными триггерами для детерминированного управления коммутацией. Это позволяет синхронизировать переключения с другими операциями измерительной системы и повышать производительность автоматизированного тестирования.
Встроенный счётчик переключений позволяет контролировать состояние коммутационных элементов и использовать данные о количестве операций для мониторинга системы.
Основные преимущества
• Высокая плотность коммутации — 544 точки в одном модуле.
• Конфигурация матрицы 4×136 для гибкой маршрутизации сигналов.
• FET-реле с практически неограниченным механическим ресурсом.
• Высокая скорость коммутации — до 50 000 точек/с.
• Аппаратные триггеры для детерминированного управления.
• Встроенный счётчик переключений для мониторинга ресурса коммутационных элементов.
• Компактный формат PXI позволяет разместить большое количество каналов в ограниченном пространстве испытательного комплекса.
• Подходит для автоматизированного тестирования серийно выпускаемой электроники.
• Оптимизирован для коммутации маломощных DC-сигналов.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Матричный модуль коммутации PXI |
| Топология | 1-проводная матрица 4×136 |
| Количество точек коммутации | 544 |
| Количество строк | 4 |
| Количество колонок | 136 |
| Тип коммутационных элементов | FET-реле |
| Максимальный коммутируемый ток DC | 100 мА |
| Максимальное коммутируемое напряжение DC | 12 В |
| Максимальная скорость коммутации | 50 000 точек/с |
| Интерфейс шасси | PXI Hybrid |
| Тип сигналов | Маломощные DC-сигналы |
| Управление | Программное, с поддержкой аппаратных триггеров |
| Контроль коммутаций | Встроенный счётчик реле |
| Артикул | 778572-35 |
| Производитель | National Instruments (NI) |
| Модель | PXI-2535 |
Основные параметры подтверждены официальной документацией National Instruments.
Области применения
NI PXI-2535 применяется для:
• автоматизированного тестирования печатных плат (PCB);
• валидационного тестирования электронных устройств;
• тестирования полупроводниковых компонентов;
• проверки серийно выпускаемой электроники;
• маршрутизации маломощных DC-сигналов;
• построения автоматизированных испытательных стендов;
• функционального тестирования электронных модулей;
• производственного контроля качества;
• высокоскоростной коммутации в тестовых системах;
• создания многоканальных измерительных комплексов.
Поддержка программного обеспечения
NI PXI-2535 интегрируется с программной экосистемой National Instruments для построения автоматизированных систем тестирования.
Модуль поддерживается программными средствами NI Switch и может использоваться совместно с LabVIEW и другими инструментами автоматизации измерений. Для построения последовательностей тестирования и управления коммутацией может применяться NI Switch Executive.
Современные системы на базе NI также могут использовать InstrumentStudio с интегрированным Sequencer для автоматизации тестов и последующей интеграции с NI TestStand и LabVIEW.
Комплект поставки
• Модуль NI PXI-2535.
• Программное обеспечение NI Switch Executive на DVD.
• Документация по безопасности, эксплуатации и нормативным требованиям.
Дополнительные аксессуары
Для подключения и эксплуатации NI PXI-2535 могут потребоваться:
• клеммный блок TBX-68, 68-контактный SCSI;
• кабельные сборки для подключения матрицы;
• PXI-шасси National Instruments;
• PXI-контроллер;
• дополнительные модули коммутации и измерительные модули PXI.
TBX-68 указан National Instruments как совместимый аксессуар для PXI-2535.
Почему стоит купить NI PXI-2535 в STEM Instruments
Покупка NI PXI-2535 в STEM Instruments позволяет получить профессиональный матричный модуль National Instruments для построения высокопроизводительных автоматизированных систем тестирования.
STEM Instruments поможет подобрать совместимые PXI-шасси, контроллеры, клеммные блоки, кабели и дополнительные измерительные модули с учётом требований конкретного испытательного комплекса.
Высокая плотность коммутации, скорость до 50 000 точек/с и FET-реле с практически неограниченным механическим ресурсом делают NI PXI-2535 особенно подходящим для производственных систем, где требуется большое количество быстрых и повторяемых коммутационных операций.
