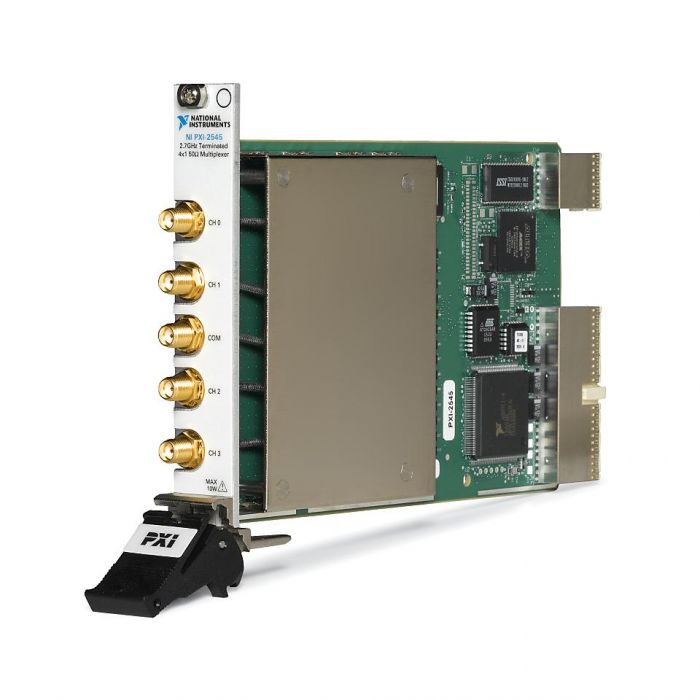

NI PXI-2545 — радиочастотный модуль мультиплексорной коммутации 4×1 формата PXI с терминацией, предназначенный для маршрутизации высокочастотных сигналов в автоматизированных системах тестирования и измерений.
Модуль работает с RF-сигналами до 2,7 ГГц при характеристическом сопротивлении 50 Ом. Встроенная терминация неактивных каналов помогает предотвращать отражения высокой мощности, которые могут повредить источник сигнала.
NI PXI-2545 представляет собой RF-модуль мультиплексорной коммутации с конфигурацией 4×1. Устройство позволяет выбирать один из четырёх входных RF-сигналов и направлять его на общий выход, что делает модуль удобным для построения автоматизированных систем маршрутизации и тестирования.
Одной из ключевых особенностей PXI-2545 является встроенная терминация. При переключении неактивные каналы получают согласованную нагрузку, благодаря чему снижается вероятность возникновения мощных отражений. Это особенно важно при работе с RF-источниками и измерительными системами, чувствительными к отражённой мощности.
Модуль обеспечивает низкие вносимые потери, хороший КСВН и высокую изоляцию между каналами, что позволяет минимизировать влияние коммутационной системы на характеристики тестируемого сигнала.
Встроенная функция отслеживания количества переключений реле позволяет контролировать интенсивность эксплуатации и прогнозировать срок службы реле, снижая вероятность непредвиденных простоев автоматизированной системы.
Основные преимущества
• Конфигурация 4×1 для эффективной маршрутизации RF-сигналов.
• Рабочая частота до 2,7 ГГц.
• Характеристическое сопротивление 50 Ом.
• Встроенная терминация неактивных каналов.
• Снижение отражений высокой мощности и дополнительная защита источника сигнала.
• Низкие вносимые потери.
• Хорошие характеристики КСВН (VSWR).
• Высокая изоляция между каналами.
• Электромеханические реле для надёжной коммутации.
• Встроенный счётчик переключений реле для контроля ресурса.
• Компактный формат PXI для интеграции в автоматизированные измерительные комплексы.
Технические характеристики
| Параметр | Значение |
| Тип устройства | RF-модуль мультиплексорной коммутации |
| Конфигурация | 4×1 |
| Максимальная рабочая частота | 2,7 ГГц |
| Характеристическое сопротивление | 50 Ом |
| Тип коммутации | Мультиплексорная |
| Тип реле | Электромеханическое |
| Терминация | Встроенная |
| Форм-фактор | PXI |
| Интерфейс шины | PXI Hybrid |
| Количество слотов | 1 |
| Разъёмы | SMA |
| Максимальная RF-мощность | 10 Вт |
| Максимальное коммутируемое напряжение | 30 В |
| Максимальный коммутируемый ток | 0,5 А |
| Тип подключения | 1-проводное |
| Артикул производителя | 778572-45 |
| Производитель | National Instruments (NI) |
| Модель | PXI-2545 |
Основные сведения о конфигурации, интерфейсе, типе реле и подключении подтверждаются документацией и каталогом NI.
Области применения
NI PXI-2545 применяется для:
• автоматизированного RF-тестирования;
• маршрутизации радиочастотных сигналов;
• построения RF-коммутационных матриц;
• тестирования передатчиков и приёмников;
• автоматизации лабораторных измерений;
• производственного контроля радиоэлектронных устройств;
• построения автоматизированных испытательных стендов;
• коммутации сигналов между RF-источниками и измерительными приборами;
• исследовательских и инженерных измерительных комплексов;
• систем, в которых необходимо минимизировать отражения высокой мощности.
Поддержка программного обеспечения
NI PXI-2545 предназначен для программно управляемых автоматизированных измерительных систем National Instruments.
Модуль поддерживает работу с программными средствами NI для управления коммутационным оборудованием. В комплект поставки входит программное обеспечение NI Switch Executive, предназначенное для настройки и управления коммутационными маршрутами.
PXI-2545 может использоваться совместно с LabVIEW и другими инструментами National Instruments при построении автоматизированных тестовых систем.
Комплект поставки
• Модуль NI PXI-2545.
• Программное обеспечение NI Switch Executive на DVD.
• Документация по безопасности, эксплуатации и нормативным требованиям.
Дополнительные аксессуары
Для использования NI PXI-2545 могут потребоваться:
• PXI-шасси National Instruments;
• PXI-контроллер;
• RF-кабели с SMA-разъёмами;
• SMA-адаптеры и переходники;
• 50-омные SMA-терминаторы;
• RF-коммутационные аксессуары;
• дополнительные измерительные и коммутационные модули PXI.
