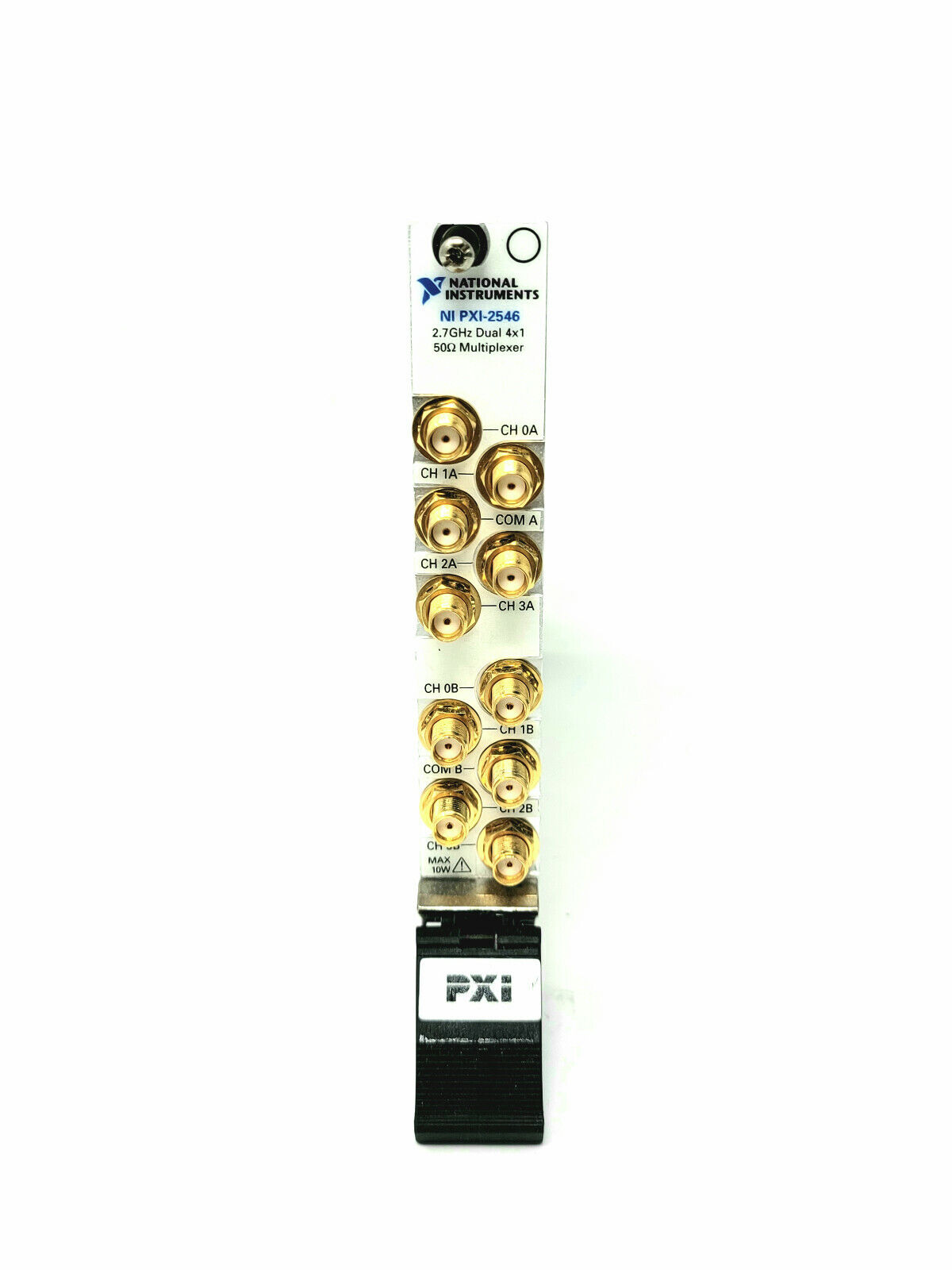

NI PXI-2546 — двухбанковый радиочастотный мультиплексор 4×1 формата PXI с рабочей частотой до 2,7 ГГц и характеристическим сопротивлением 50 Ом. Модуль предназначен для автоматизированной коммутации RF-сигналов и особенно подходит для испытательных систем, в которых требуется параллельное выполнение операций, например при RF-тестировании по схеме «стимул–отклик».
NI PXI-2546 представляет собой RF-модуль коммутации с архитектурой Dual 4×1, состоящей из двух независимых банков мультиплексоров. Такая конфигурация позволяет одновременно выполнять несколько коммутационных операций и организовывать параллельные измерительные процессы.
Каждый банк обеспечивает выбор одного из четырёх входов и подключение его к общему выходу. Благодаря двум независимым банкам модуль позволяет создавать гибкие схемы маршрутизации RF-сигналов в автоматизированных тестовых системах.
NI PXI-2546 работает с сигналами до 2,7 ГГц и использует 50-омный RF-тракт. Характеристики вносимых потерь, КСВН и развязки позволяют минимизировать влияние коммутационного модуля на измеряемый сигнал. Модуль также оснащён функцией подсчёта количества переключений реле, которая позволяет контролировать ресурс реле и заранее планировать обслуживание системы.
Основные преимущества
• Два независимых банка 4×1 для параллельной работы.
• Рабочая частота до 2,7 ГГц.
• Характеристическое сопротивление 50 Ом.
• Подходит для RF-тестирования по схеме «стимул–отклик».
• Низкие вносимые потери для минимизации деградации сигнала.
• Низкий КСВН обеспечивает качественную передачу RF-сигнала.
• Высокая развязка между каналами снижает взаимное влияние сигналов.
• Электромеханические реле обеспечивают надёжную коммутацию.
• Встроенный счётчик переключений позволяет отслеживать ресурс реле.
• Формат PXI позволяет интегрировать модуль в масштабируемые автоматизированные измерительные комплексы.
Технические характеристики
| Параметр | Значение |
| Тип устройства | RF-модуль мультиплексорной коммутации PXI |
| Конфигурация | Dual 4×1 |
| Количество банков | 2 |
| Максимальная рабочая частота | 2,7 ГГц |
| Характеристическое сопротивление | 50 Ом |
| Тип реле | Электромеханическое |
| Максимальное коммутируемое напряжение | 30 В |
| Максимальный коммутируемый ток на канал | 0,5 А |
| Максимальный ток нагрузки на канал | 0,5 А |
| Максимальная RF-мощность | 10 Вт |
| Минимальная коммутируемая мощность | 0 dBm |
| Вносимые потери до 1 ГГц | < 0,75 дБ |
| Типичные вносимые потери до 1 ГГц | < 0,55 дБ |
| Вносимые потери до 1,8 ГГц | < 1,0 дБ |
| Типичные вносимые потери до 1,8 ГГц | < 0,8 дБ |
| Вносимые потери до 2,7 ГГц | < 1,5 дБ |
| Типичные вносимые потери до 2,7 ГГц | < 1,25 дБ |
| КСВН до 1 ГГц | < 1,35 |
| КСВН до 1,8 ГГц | < 1,45 |
| КСВН до 2,7 ГГц | < 1,7 |
| Начальное сопротивление DC-тракта | < 0,25 Ом, типично |
| Конечное сопротивление DC-тракта | ≥ 1,0 Ом, типично |
| Форм-фактор | PXI |
| Интерфейс | PXI Hybrid |
| Артикул NI | 778572-46 |
| Производитель | National Instruments (NI) |
| Модель | PXI-2546 |
Технические параметры приведены по документации National Instruments.
Области применения
NI PXI-2546 применяется для:
• автоматизированного RF-тестирования;
• тестирования по схеме «стимул–отклик»;
• параллельных измерительных операций;
• построения RF-коммутационных матриц;
• маршрутизации радиочастотных сигналов;
• тестирования передатчиков и приёмников;
• автоматизации лабораторных измерений;
• производственного контроля радиоэлектронных устройств;
• создания многоканальных испытательных стендов;
• исследовательских и инженерных измерительных систем.
Поддержка программного обеспечения
NI PXI-2546 поддерживает программное управление в составе автоматизированных измерительных систем National Instruments.
Модуль совместим с программными средствами NI для управления коммутационным оборудованием и может использоваться в системах на базе LabVIEW. Для работы с коммутационными модулями NI применяется программное обеспечение NI Switch Executive, позволяющее создавать и управлять виртуальными маршрутами коммутации.
Комплект поставки
• Модуль NI PXI-2546.
• Программное обеспечение NI Switch Executive на DVD.
• Документация по безопасности, эксплуатации и нормативным требованиям.
Дополнительные аксессуары
Для NI PXI-2546 доступны и могут потребоваться:
• RF-кабели SMA 50 Ом;
• гибкие SMA-кабели длиной 0,15 и 0,45 м;
• кабели MCX–SMA;
• SMA 50-омные терминаторы;
• SMA-адаптеры;
• переходники SMA–SMB;
• динамометрический ключ для SMA-разъёмов;
• PXI-шасси National Instruments;
• PXI-контроллеры и другие измерительные модули PXI.
Почему стоит купить NI PXI-2546 в STEM Instruments
Покупка NI PXI-2546 в STEM Instruments позволяет получить профессиональный RF-модуль National Instruments для построения автоматизированных систем тестирования и измерений.
STEM Instruments поможет подобрать совместимое PXI-шасси, контроллер, RF-кабели, адаптеры и дополнительные измерительные модули с учётом требований конкретной системы.
Специалисты STEM Instruments также помогут сформировать комплексное решение для RF-тестирования, чтобы все компоненты системы были совместимы между собой и соответствовали требованиям измерительной задачи.
