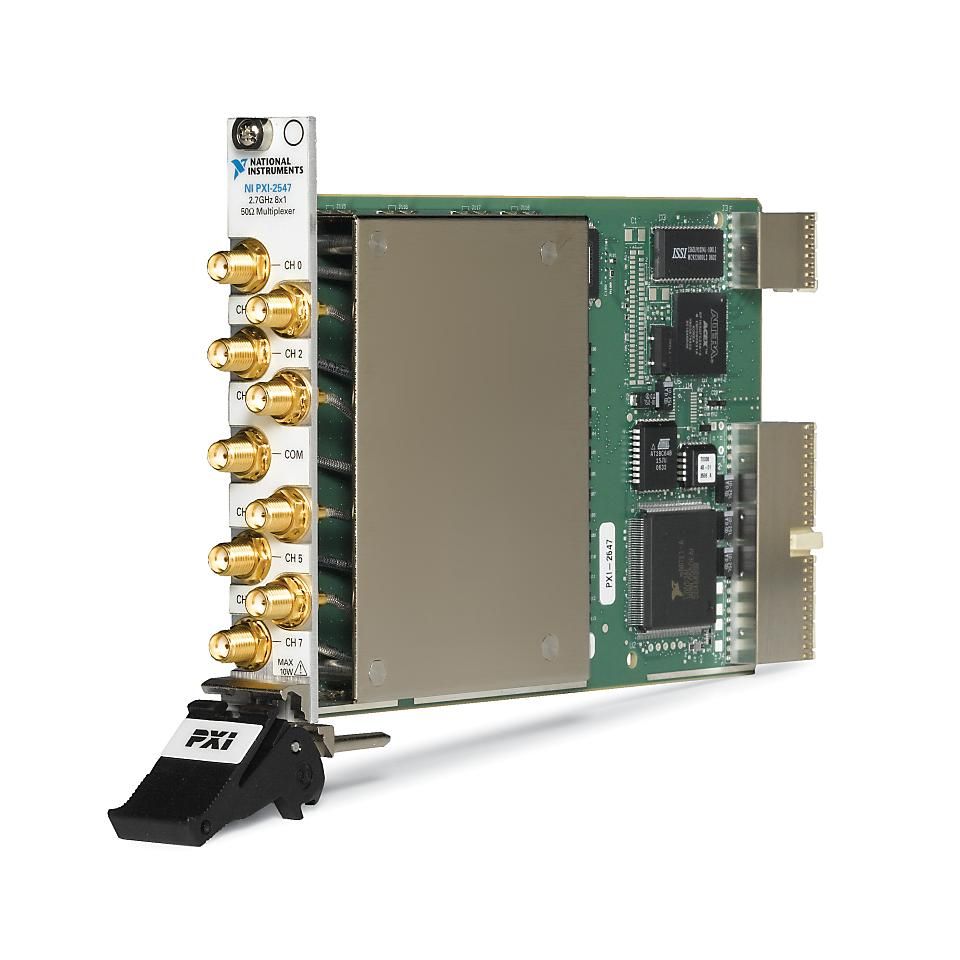

NI PXI-2547 — радиочастотный модуль коммутации формата PXI, предназначенный для автоматизированной коммутации и маршрутизации RF-сигналов в системах тестирования и измерений. Модуль рассчитан на работу с сигналами до 2,7 ГГц и обеспечивает 50-омное согласование RF-тракта.
Устройство предназначено для построения автоматизированных испытательных стендов, RF-коммутационных матриц и многоканальных измерительных комплексов.
NI PXI-2547 представляет собой модуль радиочастотной коммутации с электромеханическими реле, предназначенный для автоматического переключения RF-сигналов в составе PXI-систем.
Модуль обеспечивает программно управляемую коммутацию радиочастотных цепей и может использоваться для построения сложных схем маршрутизации сигналов. Характеристическое сопротивление 50 Ом обеспечивает совместимость с широким спектром RF-оборудования, измерительных приборов и кабельных систем.
Благодаря модульной архитектуре PXI устройство может устанавливаться совместно с другими измерительными и коммутационными модулями в одном шасси, позволяя создавать масштабируемые автоматизированные испытательные комплексы.
Основные преимущества
• Работа с радиочастотными сигналами до 2,7 ГГц.
• 50-омное характеристическое сопротивление для стандартных RF-систем.
• Электромеханическая коммутация для стабильной и надёжной работы.
• Программное управление в составе автоматизированных испытательных систем.
• Низкие потери сигнала при прохождении через коммутационный тракт.
• Высокая изоляция между коммутационными каналами.
• Компактное исполнение PXI для установки в стандартное PXI-шасси.
• Возможность объединения с другими модулями PXI для создания комплексных измерительных систем.
• SMA-интерфейс для подключения RF-кабелей и внешнего оборудования.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Радиочастотный модуль коммутации PXI |
| Максимальная рабочая частота | 2,7 ГГц |
| Характеристическое сопротивление | 50 Ом |
| Тип реле | Электромеханическое |
| Максимальная RF-мощность | До 10 Вт |
| Максимальное коммутируемое напряжение | 30 В |
| Максимальный коммутируемый ток | 0,5 А |
| RF-разъёмы | SMA |
| Форм-фактор | PXI, 3U |
| Установка | 1 слот PXI |
| Производитель | National Instruments (NI) |
| Модель | PXI-2547 |
Области применения
NI PXI-2547 используется в следующих областях:
• автоматизированное тестирование радиоэлектронных устройств;
• коммутация и маршрутизация RF-сигналов;
• построение RF-коммутационных матриц;
• создание автоматизированных испытательных стендов;
• тестирование передающих и приёмных трактов;
• RF- и микроволновые измерения;
• автоматизация лабораторных измерений;
• производство и контроль качества электронного оборудования;
• исследовательские и инженерные измерительные комплексы;
• разработка многоканальных систем тестирования.
Поддержка программного обеспечения
NI PXI-2547 может интегрироваться в автоматизированные измерительные системы National Instruments и использоваться совместно с программными средствами NI.
Управление модулем может осуществляться программно в составе автоматизированного тестового комплекса, что позволяет задавать последовательность переключений, изменять маршрутизацию сигналов и синхронизировать коммутацию с другими измерительными операциями.
Модуль может использоваться совместно с LabVIEW и другими программными инструментами National Instruments для построения автоматизированных систем тестирования.
Комплект поставки
• Модуль NI PXI-2547.
• Заводская документация производителя.
• Документация по установке и эксплуатации.
Состав комплекта может зависеть от конкретного варианта поставки оборудования.
Дополнительные аксессуары
Для эксплуатации NI PXI-2547 могут потребоваться:
• PXI-шасси National Instruments;
• PXI-контроллер;
• RF-кабели с SMA-разъёмами;
• SMA-адаптеры и переходники;
• дополнительные RF-коммутационные модули;
• измерительные модули PXI;
• аксессуары для построения автоматизированного испытательного стенда.
Почему стоит купить NI PXI-2547 в STEM Instruments
Покупка NI PXI-2547 в STEM Instruments позволяет получить профессиональное оборудование National Instruments для построения автоматизированных систем RF-коммутации и тестирования.
Специалисты STEM Instruments помогут подобрать совместимые PXI-шасси, контроллеры, измерительные модули, RF-кабели и дополнительные аксессуары с учётом требований конкретной системы.
STEM Instruments предлагает комплексный подбор оборудования для лабораторных, исследовательских и производственных задач, помогая обеспечить совместимость всех компонентов измерительного комплекса.
NI PXI-2547 — подходящее решение для автоматизированной коммутации радиочастотных сигналов и построения масштабируемых PXI-систем тестирования.
