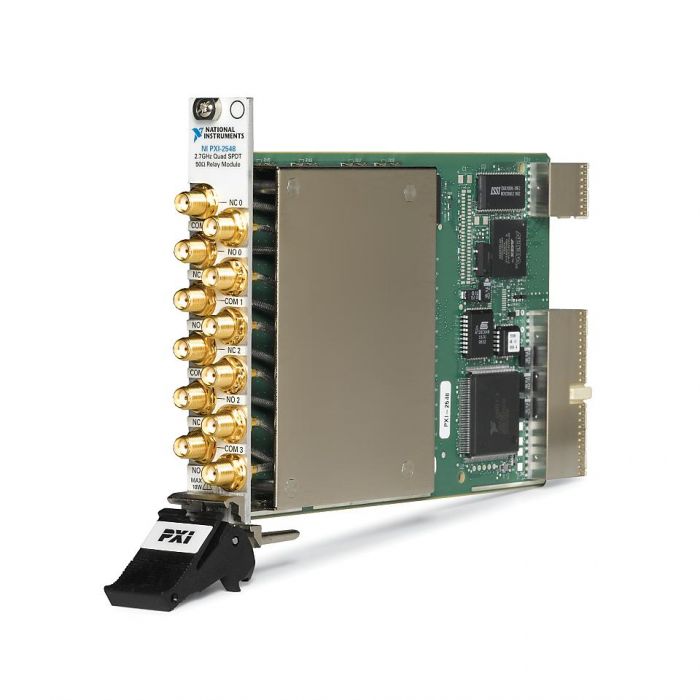

NI PXI-2548 — радиочастотный модуль коммутации формата PXI, предназначенный для автоматизированной коммутации и маршрутизации RF-сигналов в системах тестирования и измерений. Модуль обеспечивает высокую скорость и надёжность переключения радиочастотных сигналов и рассчитан на работу в диапазоне до 2,7 ГГц.
Устройство предназначено для построения автоматизированных испытательных стендов, RF-коммутационных матриц и многоканальных измерительных систем.
NI PXI-2548 представляет собой высокочастотный модуль коммутации с электромеханическими реле, предназначенный для управления RF-сигналами в автоматизированных измерительных системах.
Модуль использует конфигурацию SPDT (Single-Pole Double-Throw), позволяющую переключать входной сигнал между двумя направлениями. Характеристическое сопротивление 50 Ом обеспечивает совместимость с большинством стандартных радиочастотных измерительных приборов и кабельных систем.
NI PXI-2548 поддерживает работу с сигналами до 2,7 ГГц и оснащён SMA-разъёмами для подключения внешних RF-цепей. Модуль устанавливается в один слот PXI-шасси и может объединяться с другими модулями PXI для создания комплексных автоматизированных тестовых систем.
Электромеханическая конструкция реле обеспечивает надёжную коммутацию и длительный срок эксплуатации. Возможность программного управления позволяет использовать модуль в автоматизированных последовательностях тестирования и измерений.
Основные преимущества
• Работа с RF-сигналами в диапазоне до 2,7 ГГц.
• Конфигурация SPDT для гибкой маршрутизации радиочастотных сигналов.
• Характеристическое сопротивление 50 Ом.
• Низкие вносимые потери для минимального влияния коммутационного тракта на измеряемый сигнал.
• Высокая развязка между каналами.
• Электромеханические реле для надёжной и стабильной коммутации.
• Программное управление в составе автоматизированных систем тестирования.
• SMA-разъёмы для подключения стандартных RF-кабелей и оборудования.
• Компактный формат PXI 3U, занимающий один слот шасси.
• Возможность масштабирования системы за счёт совместной работы с другими модулями PXI.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Радиочастотный модуль коммутации PXI |
| Тип переключателя | SPDT |
| Максимальная рабочая частота | 2,7 ГГц |
| Характеристическое сопротивление | 50 Ом |
| Тип реле | Электромеханическое, с фиксацией состояния |
| Максимальная RF-мощность | 10 Вт |
| Максимальное коммутируемое напряжение | 30 В |
| Максимальный коммутируемый ток | 0,5 А |
| Вносимые потери | < 1,0 дБ до 2,7 ГГц |
| Типичные вносимые потери | < 0,65 дБ |
| КСВН (VSWR) | < 1,7 до 2,7 ГГц |
| Развязка | > 39 дБ до 2,7 ГГц |
| RF-разъёмы | SMA |
| Форм-фактор | PXI, 3U, 1 слот |
| Производитель | National Instruments (NI) |
| Модель | PXI-2548 |
Области применения
NI PXI-2548 применяется для:
• автоматизированного тестирования радиоэлектронных устройств;
• коммутации и маршрутизации RF-сигналов;
• построения радиочастотных коммутационных матриц;
• автоматизации лабораторных измерений;
• создания многоканальных испытательных систем;
• тестирования передающих и приёмных трактов;
• RF- и микроволновых измерений;
• разработки и производства электронного оборудования;
• построения автоматизированных производственных тестовых стендов;
• исследовательских и инженерных измерительных комплексов.
Поддержка программного обеспечения
NI PXI-2548 может использоваться в программно управляемых автоматизированных измерительных системах National Instruments.
Модуль интегрируется с программными средствами NI для построения автоматизированных тестовых комплексов и может использоваться совместно с LabVIEW и другими инструментами разработки.
Программное управление коммутацией позволяет создавать автоматизированные последовательности тестирования, изменять маршрутизацию сигналов и интегрировать модуль в сложные PXI-системы.
Комплект поставки
• Модуль NI PXI-2548.
• Заводская документация производителя.
• Документация по установке и эксплуатации.
Комплект поставки может зависеть от конкретного варианта поставки оборудования.
Дополнительные аксессуары
Для эксплуатации NI PXI-2548 могут потребоваться:
• PXI-шасси National Instruments;
• PXI-контроллер;
• RF-кабели с SMA-разъёмами;
• SMA-адаптеры и переходники;
• дополнительные RF-модули PXI;
• измерительные и коммутационные аксессуары для построения испытательного стенда.
Почему стоит купить NI PXI-2548 в STEM Instruments
Покупка NI PXI-2548 в STEM Instruments позволяет получить профессиональное оборудование National Instruments для построения автоматизированных систем тестирования и RF-коммутации.
Специалисты STEM Instruments помогут подобрать совместимые PXI-шасси, контроллеры, измерительные модули, RF-кабели и аксессуары с учётом требований конкретной системы.
Мы предлагаем решения для лабораторных, исследовательских и производственных задач, обеспечивая подбор оборудования под необходимые технические характеристики и совместимость с существующей инфраструктурой.
NI PXI-2548 — практичное решение для автоматизированной коммутации радиочастотных сигналов в составе модульных PXI-систем.
