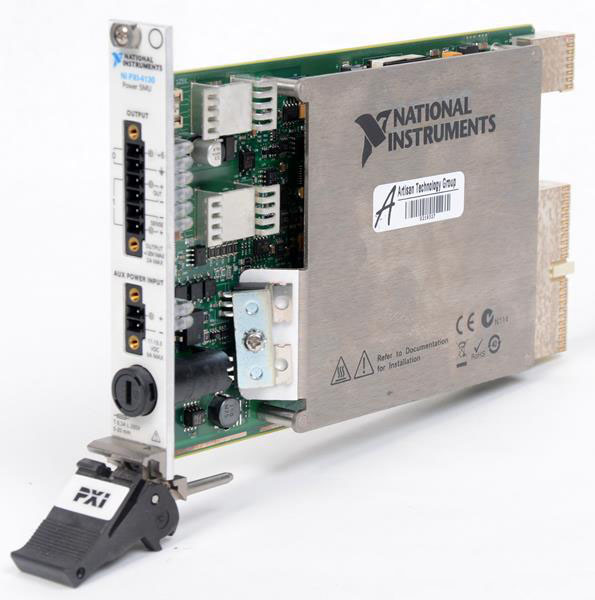

NI PXI 4130
NI PXI-4130 — программируемый модуль Source Measure Unit (SMU) формата PXI, объединяющий функции высокоточного источника и измерительного прибора в одном устройстве. Модуль оснащён изолированным четырёхквадрантным SMU-каналом с диапазоном напряжения от −20 до +20 В и диапазоном тока до ±2 А, обеспечивая максимальную мощность до 40 Вт.
PXI-4130 предназначен для точного формирования и измерения напряжения и тока, в том числе при характеристике транзисторов, тестировании электронных компонентов и автоматизированных испытаниях. Дополнительный utility-канал позволяет отдельно работать как источник напряжения или тока.
Наличие и сроки поставки уточняйте при оформлении заказа. Стоимость актуальна на момент запроса.
NI PXI 4130
#PROP_TITLE#
—
#PROP_VALUE#
NI PXI-4130 представляет собой одноканальный изолированный модуль Source Measure Unit, способный одновременно выполнять функции источника питания и измерительного прибора. Устройство может работать как программируемый источник постоянного напряжения или постоянного тока с устанавливаемым пределом compliance.
Основной SMU-канал работает в четырёх квадрантах, поэтому способен как выдавать, так и поглощать ток. Это делает PXI-4130 особенно подходящим для задач, где необходимо не только подавать питание на устройство, но и измерять его реакцию на заданные электрические воздействия.
Для повышения точности предусмотрено дистанционное измерение напряжения по 4-проводной схеме Remote Sense. Оно компенсирует падение напряжения на соединительных проводах и позволяет контролировать фактическое напряжение непосредственно на выводах исследуемого устройства (DUT).
Модуль имеет пять диапазонов источника и измерения тока: 200 мкА, 2 мА, 20 мА, 200 мА и 2 А. Благодаря этому можно выбирать оптимальный диапазон в зависимости от измеряемого сигнала и получать высокую точность как при малых токах, так и при работе с более мощными нагрузками.
PXI-4130 поддерживает измерения со скоростью до 3 к выборок/с. Аппаратная часть может принимать новые команды обновления примерно каждые 333 мкс, что позволяет достигать непрерывной скорости обновления до 3 кГц при подходящих условиях работы.
Основные преимущества
• Четырёхквадрантный SMU-канал для источника и измерения напряжения и тока.
• Диапазон напряжения от −20 до +20 В.
• Диапазон тока до ±2 А.
• Максимальная мощность до 40 Вт.
• Изолированный основной SMU-канал.
• Пять диапазонов тока для оптимального сочетания точности и динамического диапазона.
• 4-проводное Remote Sense для повышения точности измерений непосредственно на DUT.
• Возможность работы как источник постоянного напряжения или постоянного тока.
• Настраиваемый предел compliance.
• Дополнительный utility-канал для формирования напряжения или тока.
• Измерение напряжения и тока с частотой до 3 квыборок/с.
• Подходит для автоматизированной характеристики транзисторов и электронных компонентов.
• Формат PXI для интеграции в многомодульные автоматизированные тестовые комплексы.
Технические характеристики
Основные электрические характеристики приведены по официальной спецификации NI PXI-4130.
Области применения
NI PXI-4130 применяется для:
• характеристики транзисторов;
• снятия вольт-амперных характеристик электронных компонентов;
• тестирования полупроводниковых устройств;
• испытания диодов, светодиодов и других компонентов;
• тестирования интегральных схем;
• автоматизированного тестирования электронных модулей;
• исследования характеристик источников питания и нагрузок;
• измерения токов и напряжений в автоматизированных испытательных системах;
• подачи прецизионного питания на исследуемые устройства;
• тестирования устройств с необходимостью одновременного формирования и измерения электрических параметров.
Поддержка программного обеспечения
NI PXI-4130 работает с драйвером NI-DCPower, предназначенным для программного управления источниками постоянного напряжения и тока, SMU и измерениями.
Модуль может использоваться совместно с LabVIEW и другими инструментами программирования National Instruments для построения автоматизированных последовательностей тестирования.
Для интерактивной настройки и управления измерительным оборудованием может применяться InstrumentStudio. В актуальной экосистеме NI встроенный Sequencer позволяет автоматизировать последовательности измерений без необходимости начинать разработку непосредственно с программного кода, а конфигурации могут передаваться в более продвинутые инструменты автоматизации, включая NI TestStand и LabVIEW.
Для PXI-4130 доступны драйвер, руководство пользователя, процедура калибровки, документация по совместимости и технические спецификации.
Комплект поставки
• Модуль NI PXI-4130.
• Документация производителя.
• Документация по эксплуатации и безопасности.
• Необходимые материалы для подключения в соответствии с конфигурацией поставки.
Комплект подключения и дополнительные кабельные решения подбираются отдельно в зависимости от конкретной конфигурации испытательной системы.
Дополнительные аксессуары
Для эксплуатации NI PXI-4130 могут потребоваться:
• кабели и соединительные аксессуары для SMU;
• аксессуары для 4-проводного Remote Sense;
• PXI-шасси National Instruments;
• PXI-контроллер;
• дополнительные SMU и измерительные модули PXI;
• коммутационные модули PXI;
• источники питания и электронные нагрузки;
• измерительные принадлежности для подключения DUT.
При построении комплексной системы аксессуары подбираются с учётом требуемого диапазона напряжений и токов, типа DUT и необходимой схемы подключения.
Почему стоит купить NI PXI-4130 в STEM Instruments
Покупка NI PXI-4130 в STEM Instruments позволяет получить профессиональный модуль Source Measure Unit National Instruments для построения автоматизированных систем тестирования, характеризации и измерений.
Главное преимущество PXI-4130 — сочетание источника и измерительного прибора в одном изолированном четырёхквадрантном модуле. Диапазон до ±20 В и ±2 А, пять диапазонов тока и 4-проводный Remote Sense позволяют использовать устройство как для точных малоточных измерений, так и для задач с повышенной мощностью.
STEM Instruments поможет подобрать совместимые PXI-шасси, контроллеры, кабели, коммутационные модули и дополнительные измерительные устройства, а также сформировать полностью совместимый комплекс оборудования под конкретную задачу.
Основной SMU-канал работает в четырёх квадрантах, поэтому способен как выдавать, так и поглощать ток. Это делает PXI-4130 особенно подходящим для задач, где необходимо не только подавать питание на устройство, но и измерять его реакцию на заданные электрические воздействия.
Для повышения точности предусмотрено дистанционное измерение напряжения по 4-проводной схеме Remote Sense. Оно компенсирует падение напряжения на соединительных проводах и позволяет контролировать фактическое напряжение непосредственно на выводах исследуемого устройства (DUT).
Модуль имеет пять диапазонов источника и измерения тока: 200 мкА, 2 мА, 20 мА, 200 мА и 2 А. Благодаря этому можно выбирать оптимальный диапазон в зависимости от измеряемого сигнала и получать высокую точность как при малых токах, так и при работе с более мощными нагрузками.
PXI-4130 поддерживает измерения со скоростью до 3 к выборок/с. Аппаратная часть может принимать новые команды обновления примерно каждые 333 мкс, что позволяет достигать непрерывной скорости обновления до 3 кГц при подходящих условиях работы.
Основные преимущества
• Четырёхквадрантный SMU-канал для источника и измерения напряжения и тока.
• Диапазон напряжения от −20 до +20 В.
• Диапазон тока до ±2 А.
• Максимальная мощность до 40 Вт.
• Изолированный основной SMU-канал.
• Пять диапазонов тока для оптимального сочетания точности и динамического диапазона.
• 4-проводное Remote Sense для повышения точности измерений непосредственно на DUT.
• Возможность работы как источник постоянного напряжения или постоянного тока.
• Настраиваемый предел compliance.
• Дополнительный utility-канал для формирования напряжения или тока.
• Измерение напряжения и тока с частотой до 3 квыборок/с.
• Подходит для автоматизированной характеристики транзисторов и электронных компонентов.
• Формат PXI для интеграции в многомодульные автоматизированные тестовые комплексы.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Source Measure Unit (SMU) |
| Форм-фактор | PXI |
| Количество SMU-каналов | 1 |
| Количество utility-каналов | 1 |
| Тип основного канала | Изолированный, четырёхквадрантный |
| Диапазон напряжения SMU | −20…+20 В |
| Диапазон измерения/источника тока | ±200 мкА, ±2 мА, ±20 мА, ±200 мА, ±2 А |
| Максимальный ток | ±2 А |
| Максимальная мощность | 40 Вт |
| Изоляция | 60 В DC, CAT I |
| Remote Sense | Да, 4-проводный |
| Чувствительность по току | До 1 нА |
| Максимальная мощность рассеивания | 10 Вт |
| Частота измерений | До 3 квыборок/с |
| Частота обновления выходного значения | До 3 кГц |
| Режим источника | Постоянное напряжение или постоянный ток |
| Compliance | Программируемый |
| Тип измерений | Напряжение и ток |
| Utility-канал | Источник напряжения или тока |
| Интерфейс | PXI |
| Производитель | National Instruments (NI) |
| Модель | PXI-4130 |
| Номер изделия | 779647-31 |
Основные электрические характеристики приведены по официальной спецификации NI PXI-4130.
Области применения
NI PXI-4130 применяется для:
• характеристики транзисторов;
• снятия вольт-амперных характеристик электронных компонентов;
• тестирования полупроводниковых устройств;
• испытания диодов, светодиодов и других компонентов;
• тестирования интегральных схем;
• автоматизированного тестирования электронных модулей;
• исследования характеристик источников питания и нагрузок;
• измерения токов и напряжений в автоматизированных испытательных системах;
• подачи прецизионного питания на исследуемые устройства;
• тестирования устройств с необходимостью одновременного формирования и измерения электрических параметров.
Поддержка программного обеспечения
NI PXI-4130 работает с драйвером NI-DCPower, предназначенным для программного управления источниками постоянного напряжения и тока, SMU и измерениями.
Модуль может использоваться совместно с LabVIEW и другими инструментами программирования National Instruments для построения автоматизированных последовательностей тестирования.
Для интерактивной настройки и управления измерительным оборудованием может применяться InstrumentStudio. В актуальной экосистеме NI встроенный Sequencer позволяет автоматизировать последовательности измерений без необходимости начинать разработку непосредственно с программного кода, а конфигурации могут передаваться в более продвинутые инструменты автоматизации, включая NI TestStand и LabVIEW.
Для PXI-4130 доступны драйвер, руководство пользователя, процедура калибровки, документация по совместимости и технические спецификации.
Комплект поставки
• Модуль NI PXI-4130.
• Документация производителя.
• Документация по эксплуатации и безопасности.
• Необходимые материалы для подключения в соответствии с конфигурацией поставки.
Комплект подключения и дополнительные кабельные решения подбираются отдельно в зависимости от конкретной конфигурации испытательной системы.
Дополнительные аксессуары
Для эксплуатации NI PXI-4130 могут потребоваться:
• кабели и соединительные аксессуары для SMU;
• аксессуары для 4-проводного Remote Sense;
• PXI-шасси National Instruments;
• PXI-контроллер;
• дополнительные SMU и измерительные модули PXI;
• коммутационные модули PXI;
• источники питания и электронные нагрузки;
• измерительные принадлежности для подключения DUT.
При построении комплексной системы аксессуары подбираются с учётом требуемого диапазона напряжений и токов, типа DUT и необходимой схемы подключения.
Почему стоит купить NI PXI-4130 в STEM Instruments
Покупка NI PXI-4130 в STEM Instruments позволяет получить профессиональный модуль Source Measure Unit National Instruments для построения автоматизированных систем тестирования, характеризации и измерений.
Главное преимущество PXI-4130 — сочетание источника и измерительного прибора в одном изолированном четырёхквадрантном модуле. Диапазон до ±20 В и ±2 А, пять диапазонов тока и 4-проводный Remote Sense позволяют использовать устройство как для точных малоточных измерений, так и для задач с повышенной мощностью.
STEM Instruments поможет подобрать совместимые PXI-шасси, контроллеры, кабели, коммутационные модули и дополнительные измерительные устройства, а также сформировать полностью совместимый комплекс оборудования под конкретную задачу.
