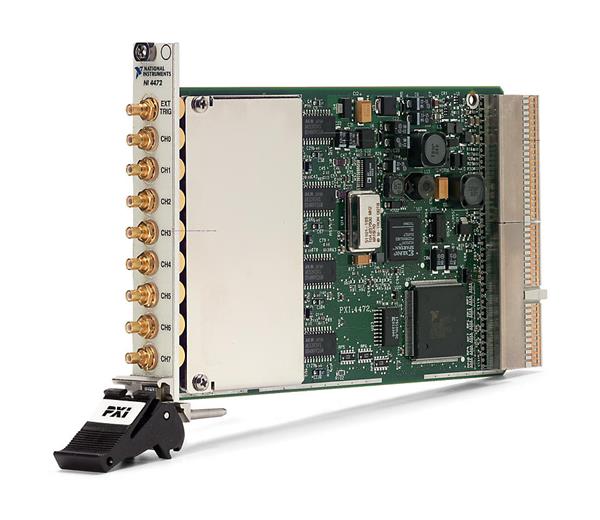

NI PXI-4472 — 8-канальный модуль динамического сбора данных формата PXI, предназначенный для высокоточных измерений звука, вибрации и других динамических сигналов. Модуль оснащён 24-битными АЦП, обеспечивает одновременную выборку всех восьми каналов с частотой до 102,4 квыб./с и динамический диапазон до 110 дБ.
PXI-4472 поддерживает программно выбираемую AC/DC-связь и встроенное IEPE-кондиционирование, что позволяет напрямую подключать микрофоны, акселерометры и другие совместимые динамические датчики.
NI PXI-4472 разработан для построения высокоточных систем динамического сбора данных и предназначен прежде всего для задач акустических и вибрационных измерений.
Модуль имеет восемь дифференциальных аналоговых входов и 24-битное разрешение. Все каналы выполняют одновременную выборку, благодаря чему сохраняется точное временное соотношение между измеряемыми сигналами. Это особенно важно при многоканальном анализе вибрации, шума и акустических характеристик объектов.
PXI-4472 обеспечивает частоту дискретизации до 102,4 квыб./с и динамический диапазон до 110 дБ. Входы поддерживают программно выбираемую AC/DC-связь, что позволяет использовать модуль для различных типов динамических измерений.
Встроенное IEPE-кондиционирование обеспечивает питание совместимых датчиков непосредственно от модуля. Благодаря этому PXI-4472 может использоваться с профессиональными микрофонами, акселерометрами и другими датчиками, применяемыми в системах измерения звука и вибрации.
Основные преимущества
• 8 синхронных аналоговых входов.
• 24-битное разрешение.
• Частота дискретизации до 102,4 квыб./с.
• Динамический диапазон до 110 дБ.
• Одновременная выборка всех каналов.
• Программно выбираемая AC/DC-связь.
• Встроенное IEPE-кондиционирование.
• Поддержка высокоточных измерений звука и вибрации.
• Дифференциальные входы.
• Встроенные функции аналогового запуска.
• Возможность синхронизации нескольких устройств через PXI.
• Компактный модульный формат PXI.
• Возможность интеграции в многоканальные автоматизированные испытательные системы.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Модуль динамического сбора данных |
| Назначение | Измерение звука и вибрации |
| Форм-фактор | PXI |
| Количество аналоговых входов | 8 |
| Тип входов | Дифференциальные |
| Разрядность АЦП | 24 бит |
| Максимальная частота дискретизации | 102,4 квыб./с |
| Выборка каналов | Одновременная |
| Динамический диапазон | До 110 дБ |
| Входная связь | AC/DC |
| Высокочастотный фильтр | Поддерживается |
| Частота среза НЧ-фильтра | 0,5 Гц |
| IEPE | Поддерживается |
| Аналоговый триггер | Поддерживается |
| Источник аналогового триггера | Каналы CH0–CH7 |
| Цифровой триггер | 5 V TTL/CMOS |
| Синхронизация PXI | PXI_STAR, до 14 устройств на шасси |
| Интерфейс | PXI |
| Количество занимаемых слотов | 1 |
| Размеры | 16,0 × 9,9 см |
| Вес | 241 г |
| Производитель | National Instruments |
| Модель | PXI-4472 |
Основные характеристики приведены по технической документации National Instruments.
Области применения
NI PXI-4472 применяется для:
• анализа шума, вибрации и жёсткости (NVH);
• акустических измерений;
• вибрационных испытаний;
• динамических испытаний конструкций;
• структурного анализа;
• испытаний автомобильной техники;
• авиационных и аэрокосмических испытаний;
• анализа работы двигателей и механизмов;
• мониторинга вибрации оборудования;
• измерений с использованием акселерометров;
• измерений с использованием микрофонов;
• анализа акустических характеристик;
• лабораторных исследований;
• построения автоматизированных испытательных стендов.
PXI-платформа также подходит для производственных испытаний, автоматизированной валидации, высококанальных измерений и комплексных систем, объединяющих датчики и различные измерительные модули.
Поддержка программного обеспечения
NI PXI-4472 поддерживается программной экосистемой National Instruments и драйвером NI-DAQmx.
Для разработки пользовательских приложений сбора и анализа данных может использоваться LabVIEW. Для регистрации и автоматизированного логирования измерений применяется NI FlexLogger.
Для обработки и анализа полученных данных может использоваться NI DIAdem, а для комплексной автоматизации испытаний — NI TestStand.
PXI-4472 поддерживается NI-DAQmx и может использоваться в составе синхронизированных многоканальных систем динамического сбора данных.
Комплект поставки
• Модуль NI PXI-4472.
• Документация производителя.
• Документация по безопасности, эксплуатации и соответствию нормативным требованиям.
Датчики, кабели, программное обеспечение, PXI-шасси и другие дополнительные принадлежности приобретаются отдельно.
Дополнительные аксессуары
Для эксплуатации NI PXI-4472 могут потребоваться:
• IEPE-акселерометры;
• IEPE-микрофоны;
• другие совместимые динамические датчики;
• кабели для подключения датчиков;
• кабельные сборки;
• PXI-шасси National Instruments;
• PXI-контроллер;
• дополнительные модули динамического сбора данных;
• модули синхронизации;
• LabVIEW;
• NI FlexLogger;
• NI DIAdem;
• NI TestStand.
Выбор аксессуаров зависит от типа используемых датчиков, количества каналов, диапазона измеряемых сигналов и требований к синхронизации системы.
Почему стоит купить NI PXI-4472 в STEM Instruments
Покупка NI PXI-4472 в STEM Instruments позволяет получить профессиональный 8-канальный модуль National Instruments для высокоточных акустических и вибрационных измерений.
Основное преимущество PXI-4472 — сочетание 24-битного разрешения, восьми синхронных каналов, динамического диапазона до 110 дБ и частоты дискретизации до 102,4 квыб./с. Это позволяет использовать модуль для точной регистрации и анализа нескольких взаимосвязанных динамических сигналов.
Встроенное IEPE-кондиционирование позволяет напрямую подключать профессиональные микрофоны и акселерометры, а поддержка AC/DC-связи обеспечивает гибкость при работе с различными типами измерительных сигналов.
