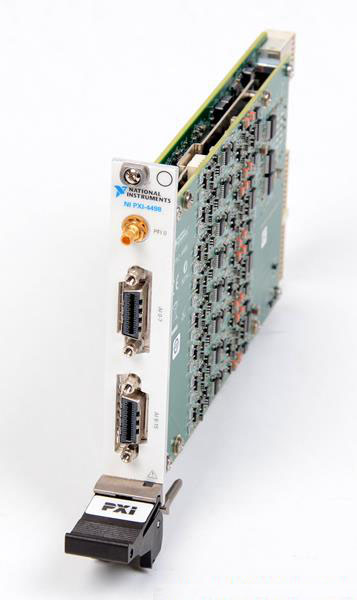

NI PXIe-4498 — 16-канальный модуль динамического сбора данных формата PXI Express, предназначенный для высокоточных измерений звука, вибрации и других динамических сигналов. Модуль оснащён 24-битными сигма-дельта АЦП, поддерживает одновременную выборку всех 16 каналов с частотой до 204,8 квыб./с и обеспечивает динамический диапазон до 114 дБ.
PXIe-4498 предназначен для многоканальных акустических и вибрационных измерений и позволяет создавать компактные высокоплотные системы сбора данных.
NI PXIe-4498 разработан для регистрации большого количества синхронных динамических сигналов в системах акустических, вибрационных и структурных испытаний.
Модуль оснащён 16 аналоговыми входами и 24-битными сигма-дельта АЦП. Одновременная выборка всех каналов обеспечивает точное временное соответствие между сигналами и делает PXIe-4498 подходящим для работы с массивами микрофонов, акселерометрами и другими динамическими датчиками.
Для каждого канала доступны программно выбираемые диапазоны усиления и AC/DC-связь. Это позволяет адаптировать измерительные каналы к различным уровням входных сигналов.
Встроенное IEPE-кондиционирование обеспечивает питание совместимых датчиков непосредственно от модуля. Поддержка TEDS позволяет автоматически получать информацию о совместимых интеллектуальных датчиках и упрощает конфигурацию измерительной системы.
Автоматически настраиваемые антиалиасинговые фильтры обеспечивают корректную регистрацию сигналов при различных частотах дискретизации и снижают риск искажений измеряемого спектра.
Основные преимущества
• 16 синхронных аналоговых входов.
• 24-битное разрешение АЦП.
• Частота дискретизации до 204,8 квыб./с.
• Динамический диапазон до 114 дБ.
• Одновременная выборка всех каналов.
• Программно выбираемые диапазоны усиления.
• AC/DC-связь входов.
• Встроенное IEPE-кондиционирование.
• Поддержка интеллектуальных датчиков TEDS.
• Автоматическая антиалиасинговая фильтрация.
• Высокая плотность каналов в одном PXI Express-модуле.
• Подходит для многоканальных акустических и вибрационных измерений.
• Возможность масштабирования системы за счёт установки нескольких модулей.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Модуль динамического сбора данных |
| Назначение | Измерение звука, вибрации и динамических сигналов |
| Форм-фактор | PXI Express |
| Количество аналоговых входов | 16 |
| Тип входов | Дифференциальные |
| Разрядность АЦП | 24 бит |
| Тип АЦП | Sigma-Delta |
| Максимальная частота дискретизации | 204,8 квыб./с |
| Выборка каналов | Одновременная |
| Динамический диапазон | До 114 дБ |
| Входная связь | AC/DC |
| Усиление | Программно выбираемое |
| IEPE | Поддерживается |
| TEDS | Поддерживается |
| Антиалиасинговая фильтрация | Встроенная, автоматически настраиваемая |
| Типовые датчики | Микрофоны, акселерометры и другие динамические датчики |
| Интерфейс | PXI Express |
| Количество занимаемых слотов | 1 |
| Производитель | National Instruments |
| Модель | PXIe-4498 |
| Артикул | 782959-01 |
Области применения
NI PXIe-4498 применяется для:
• анализа шума, вибрации и жёсткости (NVH);
• многоканальных акустических измерений;
• вибрационных испытаний;
• динамических испытаний конструкций;
• структурного анализа;
• испытаний автомобильной техники;
• авиационных и аэрокосмических испытаний;
• анализа работы двигателей и механизмов;
• мониторинга вибрации оборудования;
• измерений с использованием массивов микрофонов;
• регистрации сигналов большого количества акселерометров;
• лабораторных исследований;
• разработки и тестирования электронных и механических систем;
• построения автоматизированных испытательных стендов.
Поддержка программного обеспечения
NI PXIe-4498 интегрируется в программную экосистему National Instruments.
Для разработки пользовательских приложений сбора и анализа данных может использоваться LabVIEW. Для регистрации, визуализации и автоматизации измерений может применяться NI FlexLogger.
Для обработки и анализа полученных данных может использоваться NI DIAdem. При построении производственных и комплексных автоматизированных испытаний PXIe-4498 может интегрироваться с NI TestStand.
InstrumentStudio может использоваться для настройки и интерактивного управления совместимым оборудованием.
Поддержка программных средств National Instruments позволяет объединять PXIe-4498 с другими модулями PXI/PXIe и создавать масштабируемые автоматизированные измерительные системы.
Комплект поставки
• Модуль NI PXIe-4498.
• Документация производителя.
• Документация по эксплуатации и безопасности.
• Документация по нормативному соответствию.
Датчики, кабели, программное обеспечение и дополнительные измерительные принадлежности приобретаются отдельно.
Дополнительные аксессуары
Для эксплуатации NI PXIe-4498 могут потребоваться:
• IEPE-акселерометры;
• IEPE-микрофоны;
• TEDS-совместимые датчики;
• кабели для подключения датчиков;
• кабельные сборки;
• PXI Express-шасси National Instruments;
• PXI Express-контроллер;
• дополнительные модули динамического сбора данных;
• модули синхронизации;
• LabVIEW;
• NI FlexLogger;
• NI DIAdem;
• NI TestStand;
• InstrumentStudio.
Выбор аксессуаров зависит от типа датчиков, количества измерительных каналов, требуемой частоты дискретизации и архитектуры испытательной системы.
