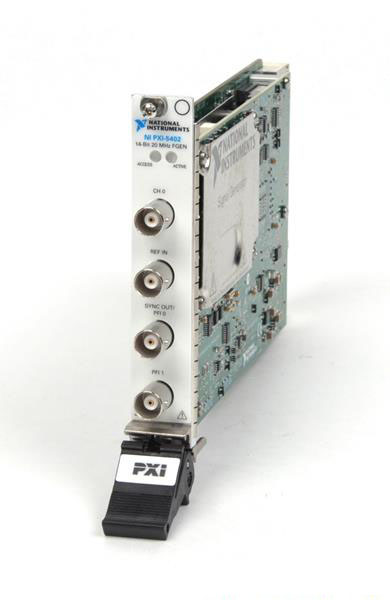

NI PXI-5402 — одноканальный 14-битный функциональный генератор формата PXI с полосой пропускания 20 МГц. Модуль предназначен для формирования стандартных электрических сигналов, включая синусоидальные, прямоугольные, треугольные и пилообразные сигналы, а также псевдослучайный шум и постоянное напряжение. Для точного формирования сигналов используется технология прямого цифрового синтеза (DDS).
NI PXI-5402 разработан для применения в автоматизированных измерительных и испытательных системах на базе платформы PXI. Модуль обеспечивает программируемое формирование тестовых сигналов и может использоваться для проверки электронных компонентов, схем и готовых устройств.
Генератор позволяет задавать параметры выходного сигнала программным способом, что делает его удобным для автоматизированных испытательных стендов и лабораторных комплексов.
Основные преимущества
· 1 аналоговый выходной канал.
· 14-битное разрешение.
· Полоса пропускания до 20 МГц.
· Прямой цифровой синтез (DDS).
· Генерация синусоидальных сигналов.
· Генерация прямоугольных сигналов.
· Генерация треугольных и пилообразных сигналов.
· Формирование псевдослучайного шума.
· Формирование сигнала постоянного напряжения.
· Выходной диапазон от −5 до +5 В.
· Встроенная память аналогового выхода 32 кБ.
· Форм-фактор PXI.
· Возможность интеграции с другими PXI-модулями.
Технические характеристики
| Параметр | Значение |
| Модель | NI PXI-5402 |
| Тип устройства | Функциональный генератор |
| Форм-фактор | PXI |
| Количество каналов | 1 |
| Разрядность ЦАП | 14 бит |
| Максимальная полоса пропускания | 20 МГц |
| Выходной диапазон | −5…+5 В |
| Встроенная память аналогового выхода | 32 кБ |
| Произвольные формы сигналов | Нет |
| Технология синтеза | DDS — прямой цифровой синтез |
| Интерфейс | PXI |
| Производитель | National Instruments |
Характеристики приведены по данным производителя National Instruments.
Генерируемые сигналы
NI PXI-5402 поддерживает формирование следующих типов сигналов:
· синусоидальный;
· прямоугольный;
· треугольный;
· пилообразный;
· псевдослучайный шум;
· постоянное напряжение (DC).
Модуль ориентирован прежде всего на генерацию стандартных функций и не поддерживает произвольные формы сигналов.
Области применения
NI PXI-5402 может использоваться для:
· автоматизированного тестирования электронных устройств;
· функционального тестирования компонентов;
· проверки аналоговых и смешанных схем;
· генерации тестовых сигналов;
· лабораторных исследований;
· разработки и отладки электронного оборудования;
· моделирования различных электрических воздействий;
· построения автоматизированных испытательных стендов;
· интеграции в многомодульные PXI-системы.
Программное обеспечение
Для управления генератором и его интеграции в автоматизированные измерительные приложения используется программная экосистема National Instruments. Устройство поддерживается драйвером NI-FGEN, который предоставляет программный интерфейс для управления генерацией сигналов и интеграции прибора в приложения автоматизации.
Синхронизация
Архитектура PXI позволяет использовать NI PXI-5402 совместно с другими измерительными модулями системы и применять аппаратную синхронизацию и запуск по линиям PXI. Это позволяет создавать согласованные многомодульные испытательные комплексы.
Комплект поставки
· Модуль NI PXI-5402.
· Документация производителя.
Фактический состав комплекта зависит от конкретной поставки и комплектации изделия.
NI PXI-5402 — компактный одноканальный 14-битный функциональный генератор для PXI-систем с полосой пропускания до 20 МГц. Он обеспечивает точное формирование основных стандартных сигналов, псевдослучайного шума и DC-сигналов и предназначен для автоматизированного тестирования, лабораторных исследований и разработки электронных систем.
