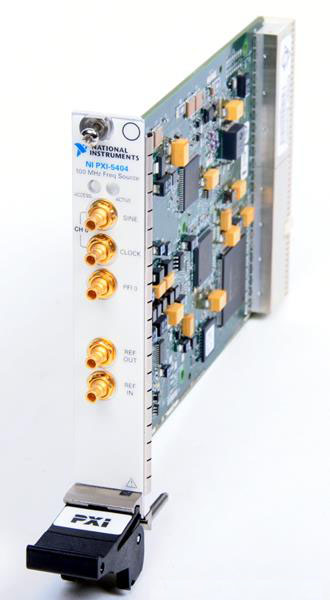

NI PXI-5404 разработан для построения высокопроизводительных автоматизированных измерительных и испытательных систем. Модуль устанавливается в PXI-шасси и обеспечивает программируемую генерацию аналоговых сигналов.
Устройство поддерживает генерацию произвольных сигналов и может применяться для моделирования различных воздействий на тестируемые устройства, проверки электронных компонентов, формирования тактовых сигналов и проведения лабораторных исследований.
Благодаря архитектуре PXI модуль может использоваться совместно с другими измерительными устройствами и интегрироваться в многоканальные автоматизированные испытательные комплексы.
Основные преимущества
· Полоса пропускания до 105 МГц.
· 1 аналоговый выходной канал.
· 12-битное разрешение.
· Поддержка произвольных форм сигналов.
· Генерация тактовых и синусоидальных сигналов.
· Использование прямого цифрового синтеза (DDS).
· Выходной диапазон от −1 до +1 В.
· Встроенная память 8 МБ.
· Форм-фактор PXI.
· Возможность интеграции в автоматизированные испытательные системы.
· Поддержка программного управления и синхронизации в составе PXI-систем.
Технические характеристики
| Параметр | Значение |
| Модель | NI PXI-5404 |
| Тип устройства | Генератор сигналов произвольной формы |
| Форм-фактор | PXI |
| Количество каналов | 1 |
| Разрядность | 12 бит |
| Максимальная полоса пропускания | 105 МГц |
| Рабочая полоса | 100 МГц |
| Выходной диапазон | −1…+1 В |
| Поддержка произвольных сигналов | Да |
| Технология синтеза | DDS — прямой цифровой синтез |
| Встроенная память | 8 МБ |
| Цифровое повышение частоты | Нет |
| Артикул | 778577-02 |
| Производитель | National Instruments |
Основные характеристики приведены по официальным данным National Instruments.
Области применения
NI PXI-5404 может использоваться для:
· автоматизированного функционального тестирования;
· проверки электронных компонентов и устройств;
· генерации тактовых сигналов;
· формирования синусоидальных и произвольных сигналов;
· моделирования сигналов в лабораторных условиях;
· разработки и отладки электронных систем;
· построения автоматизированных испытательных стендов;
· научно-исследовательских измерительных комплексов;
· совместной работы с другими PXI-модулями.
Программное обеспечение
NI PXI-5404 поддерживается программной экосистемой National Instruments. Для конфигурирования, управления и автоматизации измерений может использоваться NI LabVIEW, а также другие программные инструменты NI.
Комплект поставки
· Модуль NI PXI-5404.
· Кабель SMB — BNC.
· Коаксиальный кабель.
· Документация и нормативная документация производителя.
Состав штатного комплекта указан National Instruments для артикула 778577-02.
NI PXI-5404 — профессиональный одноканальный генератор сигналов для PXI-систем, обеспечивающий генерацию стандартных и произвольных сигналов с полосой до 105 МГц и 12-битным разрешением. Модуль подходит для автоматизированного тестирования, разработки электроники, лабораторных исследований и построения комплексных измерительных систем.
