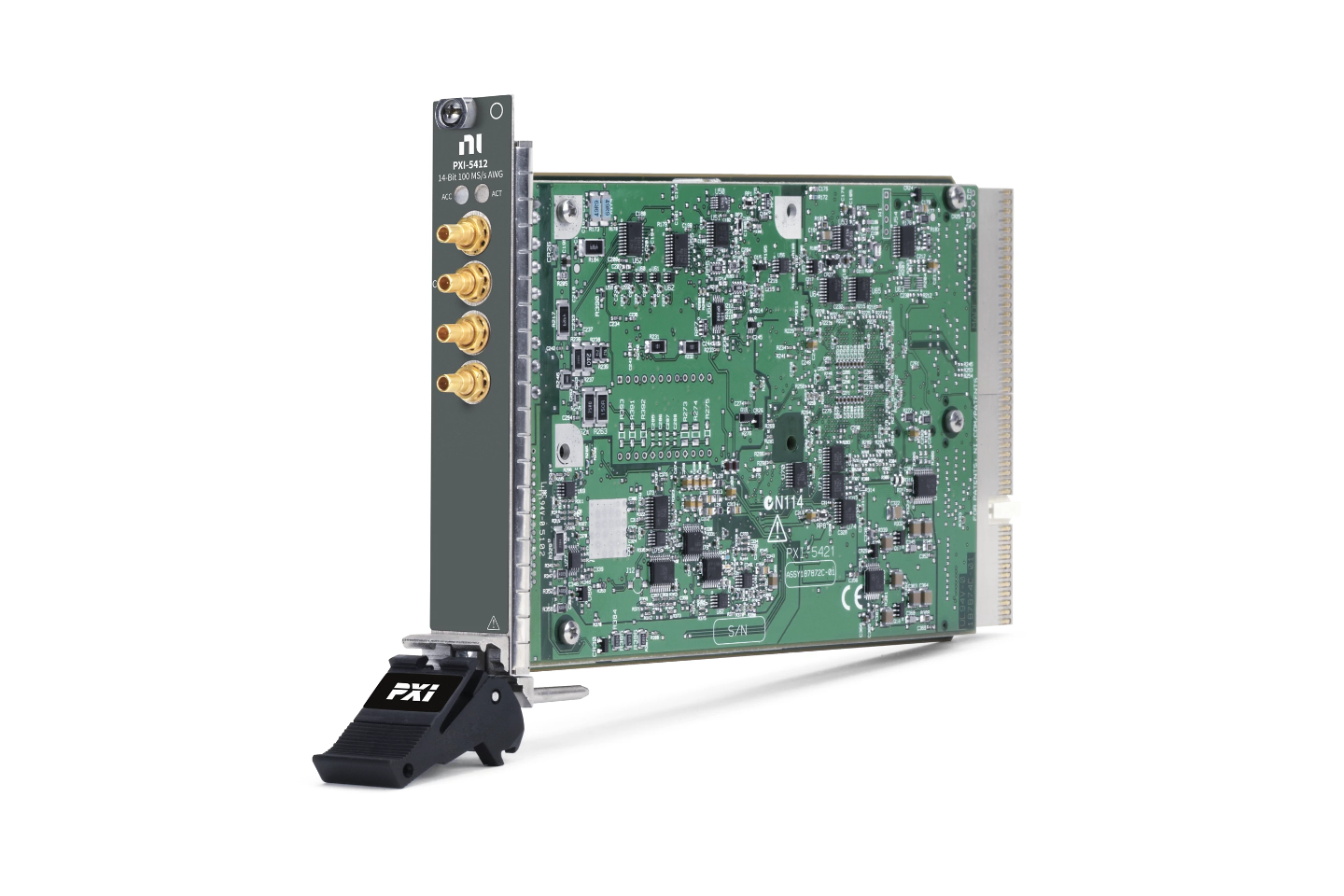

NI PXI-5412 — одноканальный 14-битный генератор произвольных сигналов формата PXI с частотой обновления до 100 MS/s и полосой пропускания до 20 МГц. Модуль предназначен для генерации пользовательских произвольных форм сигналов, а также стандартных сигналов — синусоидальных, прямоугольных, треугольных и пилообразных.
PXI-5412 использует технологию прямого цифрового синтеза DDS для точного формирования сигналов и поддерживает широкий диапазон частот дискретизации, встроенную память для хранения форм сигналов и расширенные возможности синхронизации.
NI PXI-5412 представляет собой высокоточный генератор произвольных сигналов, предназначенный для использования в автоматизированных измерительных и испытательных системах на базе PXI.
Модуль оснащён 14-битным ЦАП и обеспечивает частоту обновления до 100 MS/s. Полоса пропускания составляет до 20 МГц, что позволяет формировать широкий спектр тестовых сигналов с высокой стабильностью и точностью.
PXI-5412 поддерживает генерацию пользовательских произвольных форм сигналов, а также стандартных функций — синуса, меандра, треугольника и пилообразного сигнала. Выходной диапазон составляет от −6 до +6 В.
Модуль поддерживает несколько источников тактового сигнала, включая внутренний генератор, внешний тактовый вход, PXI Star Trigger и линии PXI Trigger. Это позволяет синхронизировать генерацию с другими устройствами измерительной системы.
Для хранения пользовательских форм сигналов предусмотрена встроенная память объёмом 8, 32, 256 или 512 МБ в зависимости от исполнения. PXI-5412 также поддерживает высокоточное управление частотой дискретизации и задержкой тактового сигнала.
Основные преимущества
• 1 канал генерации сигналов.
• 14-битное разрешение.
• Частота обновления до 100 MS/s.
• Полоса пропускания до 20 МГц.
• Генерация произвольных форм сигналов.
• Генерация синусоидальных, прямоугольных, треугольных и пилообразных сигналов.
• Диапазон выходного напряжения до ±6 В.
• Технология прямого цифрового синтеза DDS.
• Встроенная память до 512 МБ в зависимости от исполнения.
• Внутренний и внешний источники тактового сигнала.
• Поддержка PXI Star Trigger.
• Поддержка линий PXI Trigger.
• Высокоточное управление частотой дискретизации.
• Возможность синхронизации с другими PXI-модулями.
• Компактный формат PXI.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Генератор произвольных сигналов |
| Форм-фактор | PXI |
| Количество каналов | 1 |
| Разрядность ЦАП | 14 бит |
| Максимальная частота обновления | 100 MS/s |
| Полоса пропускания | До 20 МГц |
| Диапазон выходного напряжения | −6…+6 В |
| Типовые формы сигналов | Синус, меандр, треугольник, пила |
| Произвольные формы сигналов | Поддерживаются |
| Технология синтеза | DDS |
| Встроенная память | 8 / 32 / 256 / 512 МБ в зависимости от исполнения |
| Внутренний источник тактового сигнала | Поддерживается |
| Внешний источник тактового сигнала | Поддерживается |
| PXI Star Trigger | Поддерживается |
| PXI Trigger | Поддерживается |
| Диапазон частоты дискретизации | 23,84 S/s – 100 MS/s |
| Высокоточное управление частотой | Поддерживается |
| Выходной разъём | SMB |
| Количество занимаемых слотов | 1 |
| Производитель | National Instruments |
| Модель | PXI-5412 |
Основные характеристики приведены по технической документации National Instruments.
Области применения
NI PXI-5412 применяется для:
• генерации тестовых сигналов;
• функционального тестирования электронных устройств;
• испытаний аналоговых и цифровых схем;
• тестирования электронных компонентов;
• разработки и проверки систем связи;
• моделирования различных режимов работы оборудования;
• генерации пользовательских произвольных сигналов;
• тестирования измерительных систем;
• разработки и проверки алгоритмов обработки сигналов;
• автоматизированного тестирования;
• лабораторных исследований;
• научно-исследовательских работ;
• построения комплексных PXI-систем генерации и измерения;
• синхронной генерации сигналов совместно с другими PXI-модулями.
Поддержка программного обеспечения
NI PXI-5412 работает с драйвером NI-FGEN, который обеспечивает программное управление генератором, настройку параметров и загрузку пользовательских форм сигналов.
Для разработки пользовательских приложений генерации и управления сигналами может использоваться LabVIEW. Для автоматизации последовательностей испытаний применяется NI TestStand.
PXI-5412 может интегрироваться с другими PXI-модулями National Instruments и использовать возможности синхронизации платформы для построения комплексных автоматизированных измерительных систем.
Комплект поставки
• Модуль NI PXI-5412.
• Документация производителя.
• Документация по эксплуатации и безопасности.
• Документация по нормативному соответствию.
Кабели, PXI-шасси, контроллер и дополнительное программное обеспечение приобретаются отдельно.
Дополнительные аксессуары
Для эксплуатации NI PXI-5412 могут потребоваться:
• PXI-шасси National Instruments;
• PXI-контроллер;
• SMB-кабели;
• коаксиальные кабели;
• переходники и адаптеры;
• кабели для подключения тестируемого устройства;
• дополнительные генераторы сигналов;
• осциллографы;
• анализаторы сигналов;
• модули синхронизации;
• LabVIEW;
• NI-FGEN;
• NI TestStand;
• дополнительные PXI-модули.
Выбор аксессуаров зависит от типа формируемого сигнала, требуемой частоты, нагрузки и конфигурации испытательной системы.
