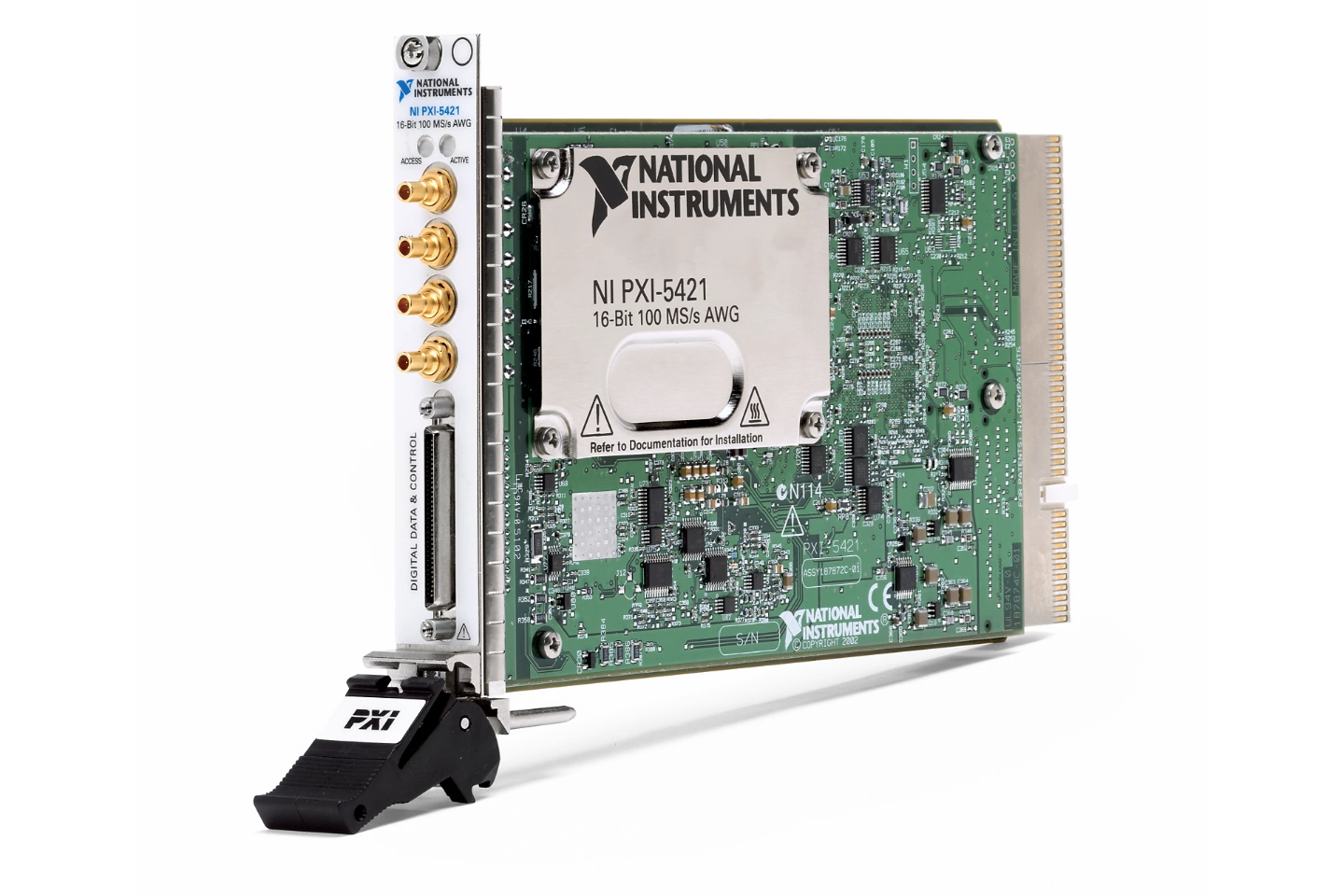

NI PXI-5421 — одноканальный 16-битный генератор произвольных сигналов формата PXI с полосой пропускания до 43 МГц и максимальной частотой обновления 100 MS/s. Модуль предназначен для генерации пользовательских произвольных форм сигналов и стандартных функций, включая синусоидальные, прямоугольные, треугольные и пилообразные сигналы.
PXI-5421 использует технологию прямого цифрового синтеза DDS и поддерживает расширенные возможности синхронизации и потоковой передачи данных, что позволяет интегрировать его в автоматизированные испытательные и измерительные системы.
NI PXI-5421 представляет собой высокоточный генератор произвольных сигналов, предназначенный для формирования тестовых сигналов в составе модульных систем на базе PXI.
Модуль оснащён 16-битным ЦАП и обеспечивает частоту обновления до 100 MS/s. Аналоговая полоса пропускания составляет до 43 МГц, что позволяет формировать широкополосные сигналы с высокой точностью.
PXI-5421 поддерживает генерацию пользовательских произвольных сигналов, а также стандартных форм — синуса, меандра, треугольника и пилообразного сигнала. Выходной диапазон составляет от −6 до +6 В.
Для хранения форм сигналов предусмотрена встроенная память объёмом до 512 МБ в зависимости от исполнения. Модуль также поддерживает последовательности произвольных сигналов, позволяя воспроизводить несколько форм сигналов в заданном порядке без постоянной загрузки данных с управляющего компьютера.
PXI-5421 поддерживает синхронизацию с другими PXI-инструментами, что позволяет создавать согласованные по времени системы генерации и измерения. Встроенная архитектура SMC обеспечивает синхронизацию генератора с другими совместимыми измерительными устройствами.
Основные преимущества
• 1 канал генерации сигналов.
• 16-битное разрешение.
• Частота обновления до 100 MS/s.
• Полоса пропускания до 43 МГц.
• Генерация произвольных форм сигналов.
• Генерация синусоидальных, прямоугольных, треугольных и пилообразных сигналов.
• Диапазон выходного сигнала от −6 до +6 В.
• Технология прямого цифрового синтеза DDS.
• Поддержка последовательностей произвольных сигналов.
• До 512 МБ встроенной памяти в зависимости от исполнения.
• Программно выбираемый выходной импеданс 50 или 75 Ом.
• Программно выбираемая цифровая интерполяция.
• Поддержка внешнего тактового сигнала.
• Расширенные возможности синхронизации.
• Поддержка потоковой передачи данных.
• Возможность синхронной работы с другими PXI-модулями.
• Компактный односекционный формат PXI.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Генератор произвольных сигналов |
| Форм-фактор | PXI |
| Количество каналов | 1 |
| Разрядность ЦАП | 16 бит |
| Максимальная частота обновления | 100 MS/s |
| Полоса пропускания | До 43 МГц |
| Диапазон выходного напряжения | −6…+6 В |
| Типовые формы сигналов | Синус, меандр, треугольник, пила |
| Произвольные формы сигналов | Поддерживаются |
| Последовательности сигналов | Поддерживаются |
| Технология синтеза | DDS |
| Выходной импеданс | 50 или 75 Ом, программно выбираемый |
| Выходная связь | DC |
| Цифровая интерполяция | FIR, коэффициент 2, 4 или 8 |
| Встроенная память | 8 / 32 / 256 / 512 МБ в зависимости от исполнения |
| Диапазон частоты дискретизации | 23,84 S/s – 100 MS/s для внутреннего Divide-by-N |
| Внешний тактовый вход | Поддерживается |
| Синхронизация | PXI / внешняя |
| PFI-интерфейсы | 2 |
| Выходной разъём | SMB |
| Количество занимаемых слотов | 1 |
| Производитель | National Instruments |
| Модель | PXI-5421 |
| Артикулы | 778697-01, 778697-02, 778697-03, 778697-04 |
Технические характеристики основаны на документации National Instruments.
Области применения
NI PXI-5421 применяется для:
• генерации тестовых сигналов;
• функционального тестирования электронных устройств;
• испытаний аналоговых и цифровых схем;
• тестирования компонентов электронных систем;
• испытаний систем связи;
• разработки телекоммуникационного оборудования;
• моделирования различных режимов работы устройств;
• генерации сложных произвольных сигналов;
• формирования последовательностей тестовых сигналов;
• разработки и проверки алгоритмов цифровой обработки сигналов;
• автоматизированного тестирования;
• лабораторных исследований;
• научно-исследовательских работ;
• автомобильных испытаний;
• построения комплексных PXI-систем генерации и измерения.
Поддержка программного обеспечения
NI PXI-5421 работает с драйвером NI-FGEN, который обеспечивает программное управление генератором, настройку параметров и загрузку произвольных форм сигналов.
Для разработки пользовательских приложений может использоваться LabVIEW. Для автоматизации последовательностей испытаний применяется NI TestStand.
PXI-5421 также поддерживает синхронизацию с другими PXI-модулями, что позволяет создавать автоматизированные системы, в которых генерация сигнала выполняется одновременно с регистрацией и анализом измеряемых параметров.
Комплект поставки
• Модуль NI PXI-5421.
• Документация производителя.
• Документация по эксплуатации и безопасности.
• Документация по нормативному соответствию.
Кабели, PXI-шасси, контроллер и дополнительное программное обеспечение приобретаются отдельно.
Дополнительные аксессуары
Для эксплуатации NI PXI-5421 могут потребоваться:
• PXI-шасси National Instruments;
• PXI-контроллер;
• SMB-кабели;
• коаксиальные кабели;
• переходники и адаптеры;
• кабели для подключения тестируемого устройства;
• дополнительные генераторы сигналов;
• анализаторы сигналов;
• осциллографы;
• модули синхронизации;
• LabVIEW;
• NI-FGEN;
• NI TestStand;
• дополнительные PXI-модули.
Выбор аксессуаров зависит от конфигурации испытательной системы, типа формируемых сигналов и требований к синхронизации.
Почему стоит купить NI PXI-5421 в STEM Instruments
Покупка NI PXI-5421 в STEM Instruments позволяет получить профессиональный 16-битный генератор произвольных сигналов National Instruments для построения автоматизированных систем тестирования и измерений.
Сочетание полосы пропускания до 43 МГц, частоты обновления до 100 MS/s и 16-битного разрешения обеспечивает точное формирование тестовых сигналов. Технология DDS позволяет выполнять стабильную и точную генерацию сигналов, а встроенная память до 512 МБ — воспроизводить сложные формы и последовательности сигналов.
Расширенные возможности синхронизации позволяют объединять PXI-5421 с другими генераторами, осциллографами, анализаторами и модулями сбора данных в единую автоматизированную систему.
