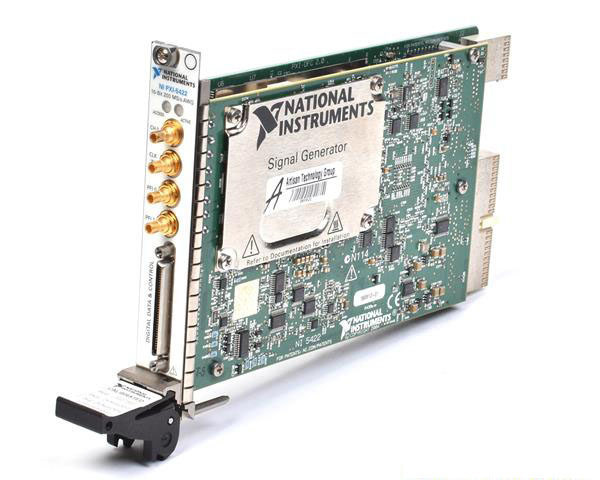

NI PXI-5422 — высокопроизводительный 16-битный генератор произвольных сигналов формата PXI с частотой обновления до 200 MS/s и полосой пропускания до 80 МГц. Модуль предназначен для генерации пользовательских произвольных форм сигналов, а также стандартных сигналов — синусоидальных, прямоугольных, треугольных и пилообразных.
PXI-5422 обеспечивает высокую точность формирования сигналов, низкий уровень интермодуляционных искажений и поддерживает расширенные функции синхронизации и потоковой передачи данных.
NI PXI-5422 представляет собой одноканальный генератор произвольных сигналов, разработанный для высокоскоростных приложений во временной и частотной областях.
Модуль оснащён 16-битным ЦАП и обеспечивает частоту обновления до 200 MS/s. Полоса пропускания составляет до 80 МГц, что позволяет формировать широкополосные сигналы с высокой точностью и низким уровнем искажений.
PXI-5422 поддерживает генерацию пользовательских произвольных форм сигналов и стандартных функций, включая синус, меандр, треугольник и линейно изменяющийся сигнал. Диапазон выходного сигнала может составлять до −6…+6 В в зависимости от выбранного режима усиления и нагрузки.
Модуль использует технологию прямого цифрового синтеза (DDS) для точного формирования сигналов. Предусмотрены расширенные возможности синхронизации с другими модулями PXI, включая субнаносекундную синхронизацию с совместимыми SMC-модулями.
Для хранения форм сигналов и последовательностей предусмотрена общая память объёмом до 512 МБ. Скорость загрузки данных может достигать 84 МБ/с, что позволяет использовать PXI-5422 в системах, требующих быстрой смены и воспроизведения сложных сигналов.
Основные преимущества
• 1 канал генерации сигналов.
• 16-битное разрешение.
• Частота обновления до 200 MS/s.
• Полоса пропускания до 80 МГц.
• Генерация произвольных форм сигналов.
• Генерация синусоидальных, прямоугольных, треугольных и пилообразных сигналов.
• Технология прямого цифрового синтеза DDS.
• Низкий уровень интермодуляционных искажений.
• Низкий уровень ошибок при генерации импульсных сигналов.
• Диапазон выходного сигнала до ±6 В.
• До 512 МБ общей памяти форм сигналов и последовательностей.
• Скорость загрузки данных до 84 МБ/с.
• Расширенные возможности синхронизации.
• Субнаносекундная синхронизация с совместимыми SMC-модулями.
• Поддержка потоковой передачи данных.
• Возможность суммирования сигналов нескольких генераторов.
• Компактный формат PXI.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Генератор произвольных сигналов |
| Форм-фактор | PXI |
| Количество каналов | 1 |
| Разрядность ЦАП | 16 бит |
| Максимальная частота обновления | 200 MS/s |
| Аналоговая полоса пропускания | До 80 МГц |
| Тип генерации | Произвольные и стандартные формы сигналов |
| Стандартные формы | Синус, меандр, треугольник, пила |
| Технология синтеза | DDS — прямой цифровой синтез |
| Диапазон выходного сигнала | До ±6 В |
| Выходной разъём | SMB |
| Выходное сопротивление | 50 или 75 Ом, программно выбираемое |
| Выходная связь | DC |
| Встроенная память | 8 / 32 / 256 / 512 МБ в зависимости от исполнения |
| Максимальная скорость загрузки данных | До 84 МБ/с |
| Аналоговый фильтр | 7-полюсный эллиптический, программно выбираемый |
| Синхронизация | PXI / внешняя |
| Технология синхронизации | SMC / TClk |
| Потоковая передача данных | Поддерживается |
| Суммирование сигналов | Поддерживается |
| Количество занимаемых слотов | 1 |
| Производитель | National Instruments |
| Модель | PXI-5422 |
Основные характеристики приведены по официальной информации National Instruments и технической документации PXI-5422.
Области применения
NI PXI-5422 применяется для:
• генерации высокоточных тестовых сигналов;
• функционального тестирования электронных устройств;
• тестирования аналоговых и цифровых схем;
• испытаний радиочастотных компонентов;
• тестирования систем связи;
• моделирования сигналов телекоммуникационных систем;
• генерации широкополосных сигналов;
• формирования импульсных сигналов;
• проверки характеристик электронных компонентов;
• разработки и проверки алгоритмов цифровой обработки сигналов;
• автоматизированного тестирования;
• лабораторных исследований;
• научно-исследовательских работ;
• построения высокоскоростных PXI-систем;
• синхронной генерации сигналов в составе многомодульных испытательных комплексов.
Поддержка программного обеспечения
NI PXI-5422 поддерживается программной экосистемой National Instruments и работает с драйвером NI-FGEN.
Для создания и редактирования пользовательских форм сигналов может использоваться Analog Waveform Editor. Данный инструмент позволяет быстро создавать тестовые сигналы и загружать их в генератор.
Для разработки пользовательских приложений управления генерацией сигналов может использоваться LabVIEW. Для автоматизации последовательностей испытаний применяется NI TestStand.
PXI-5422 также поддерживает синхронизацию с другими PXI-модулями и может использоваться в составе комплексных автоматизированных измерительных систем.
Комплект поставки
• Модуль NI PXI-5422.
• Документация производителя.
• Документация по эксплуатации и безопасности.
• Документация по нормативному соответствию.
Кабели, PXI-шасси, контроллер и дополнительное программное обеспечение приобретаются отдельно.
Дополнительные аксессуары
Для эксплуатации NI PXI-5422 могут потребоваться:
• PXI-шасси National Instruments;
• PXI-контроллер;
• коаксиальные кабели;
• SMB-кабели и переходники;
• кабели для подключения тестируемого устройства;
• дополнительные генераторы сигналов;
• анализаторы сигналов;
• осциллографы;
• модули синхронизации;
• LabVIEW;
• NI-FGEN;
• Analog Waveform Editor;
• NI TestStand;
• дополнительные PXI-модули.
Выбор аксессуаров зависит от типа формируемого сигнала, требуемой частоты, нагрузки и конфигурации испытательной системы.
Почему стоит купить NI PXI-5422 в STEM Instruments
Покупка NI PXI-5422 в STEM Instruments позволяет получить профессиональный высокоскоростной генератор произвольных сигналов National Instruments для построения автоматизированных испытательных систем.
Основные преимущества PXI-5422 — 16-битное разрешение, частота обновления до 200 MS/s и полоса пропускания до 80 МГц. Благодаря этому модуль подходит для формирования широкополосных и сложных тестовых сигналов с высокой точностью.
Большой объём памяти до 512 МБ и скорость загрузки данных до 84 МБ/с позволяют быстро загружать и воспроизводить сложные последовательности форм сигналов. Расширенные возможности синхронизации позволяют объединять PXI-5422 с другими модулями в единую измерительную систему.
