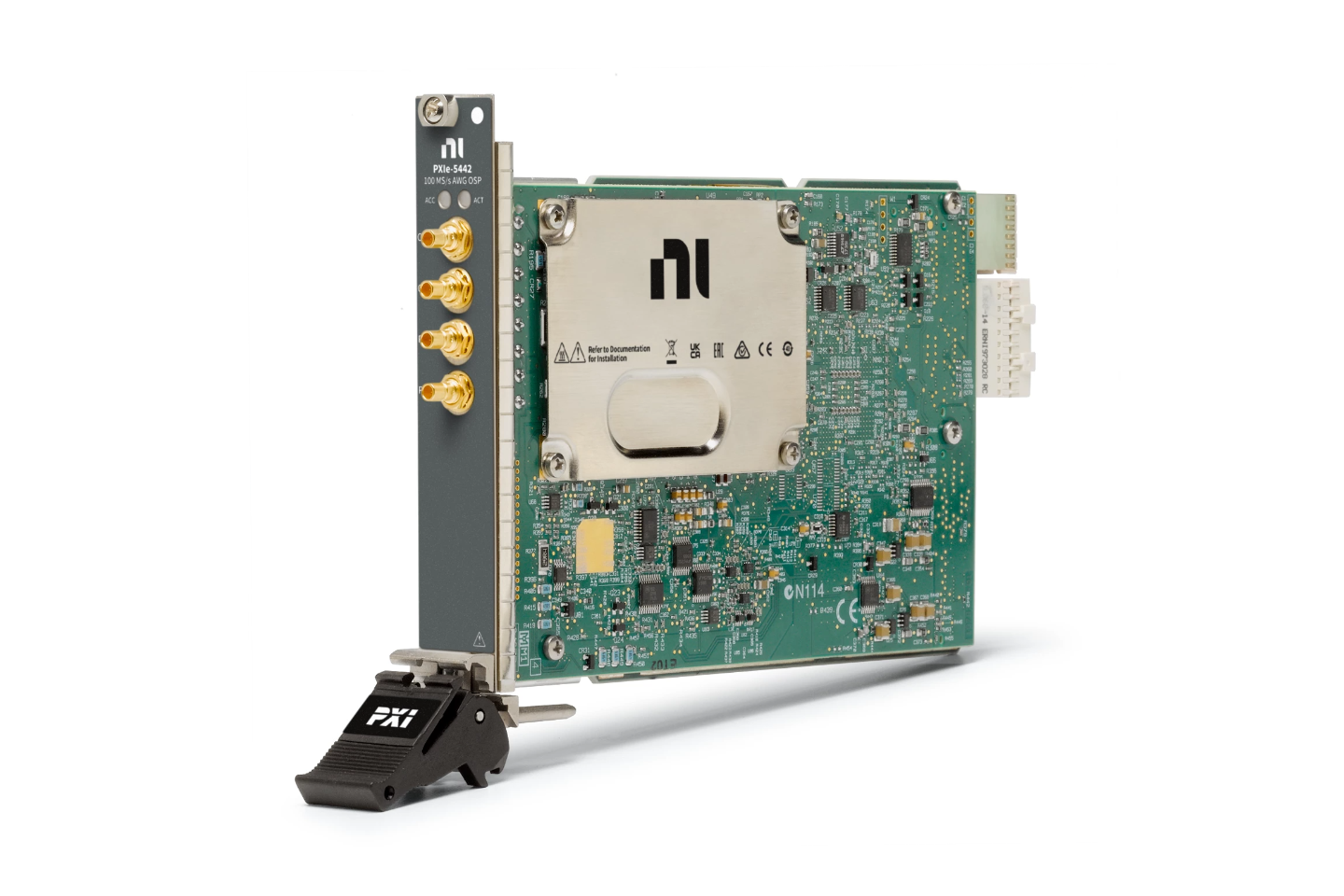

NI PXIe-5442 — одноканальный генератор произвольных сигналов формата PXI Express с полосой пропускания 43 МГц и 16-битной разрядностью. Модуль предназначен для генерации пользовательских произвольных форм сигналов, а также стандартных сигналов — синусоидальных, прямоугольных, треугольных и пилообразных.
PXIe-5442 оснащён встроенными средствами цифровой обработки сигналов, включая FIR- и CIC-фильтры интерполяции, цифровое предварительное усиление, численно управляемый генератор (NCO) и I/Q-смешивание для цифрового преобразования с повышением частоты. Также предусмотрены расширенные функции синхронизации и потоковой передачи данных.
NI PXIe-5442 представляет собой высокоточный генератор произвольных сигналов, разработанный для использования в автоматизированных измерительных системах на базе PXI Express.
Модуль позволяет формировать как стандартные периодические сигналы, так и сложные пользовательские формы сигналов, загружаемые в память устройства. Это делает его подходящим для тестирования электронных устройств, систем связи, компонентов радиочастотных трактов и различных цифровых систем.
Одной из ключевых особенностей PXIe-5442 является встроенная обработка сигналов. FIR- и CIC-интерполяционные фильтры позволяют изменять характеристики формируемого сигнала, а цифровое предварительное усиление обеспечивает дополнительную настройку уровня. NCO используется для цифрового частотного сдвига, а I/Q-смешивание — для цифрового преобразования с повышением частоты.
PXIe-5442 также поддерживает расширенные возможности синхронизации и потоковой передачи данных, благодаря чему может использоваться совместно с другими PXI/PXI Express-модулями в составе комплексных испытательных систем.
Основные преимущества
• 1 канал генерации сигналов.
• Полоса пропускания до 43 МГц.
• 16-битное разрешение.
• Генерация произвольных форм сигналов.
• Формирование синусоидальных сигналов.
• Формирование прямоугольных сигналов.
• Формирование треугольных сигналов.
• Формирование пилообразных сигналов.
• Встроенная цифровая обработка сигналов.
• FIR-фильтр интерполяции.
• CIC-фильтр интерполяции.
• Цифровое предварительное усиление.
• Численно управляемый генератор NCO.
• I/Q-смешивание для цифрового преобразования с повышением частоты.
• Расширенные возможности синхронизации.
• Поддержка потоковой передачи данных.
• Компактный формат PXI Express.
• Возможность интеграции с другими измерительными модулями National Instruments.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Генератор произвольных сигналов |
| Форм-фактор | PXI Express |
| Количество каналов | 1 |
| Полоса пропускания | До 43 МГц |
| Разрядность ЦАП | 16 бит |
| Тип генерации | Произвольные и стандартные формы сигналов |
| Синусоидальный сигнал | Поддерживается |
| Прямоугольный сигнал | Поддерживается |
| Треугольный сигнал | Поддерживается |
| Пилообразный сигнал | Поддерживается |
| FIR-интерполяция | Поддерживается |
| CIC-интерполяция | Поддерживается |
| Цифровое предварительное усиление | Поддерживается |
| NCO | Поддерживается |
| I/Q-смешивание | Поддерживается |
| Цифровое преобразование с повышением частоты | Поддерживается |
| Потоковая передача данных | Поддерживается |
| Синхронизация | Поддерживается |
| Интерфейс | PXI Express |
| Производитель | National Instruments |
| Модель | PXIe-5442 |
Основные характеристики приведены по официальной документации National Instruments.
Области применения
NI PXIe-5442 применяется для:
• генерации тестовых сигналов;
• функционального тестирования электронных устройств;
• тестирования аналоговых и цифровых схем;
• испытаний систем связи;
• разработки и тестирования телекоммуникационного оборудования;
• генерации сигналов для RF-систем;
• формирования I/Q-сигналов;
• цифрового преобразования сигналов;
• разработки и проверки алгоритмов цифровой обработки сигналов;
• моделирования различных режимов работы электронных устройств;
• автоматизированных испытаний;
• лабораторных исследований;
• научно-исследовательских работ;
• построения комплексных PXI/PXI Express-систем.
Поддержка программного обеспечения
NI PXIe-5442 интегрируется в программную экосистему National Instruments.
Для разработки пользовательских приложений генерации сигналов может использоваться LabVIEW. Управление генератором и конфигурирование параметров осуществляется с помощью драйверов National Instruments.
Для автоматизации последовательностей испытаний может применяться NI TestStand. При построении комплексных измерительных систем PXIe-5442 может синхронизироваться с другими PXI/PXI Express-инструментами.
Модуль также поддерживает программное управление параметрами генерации и встроенной цифровой обработки сигналов.
Комплект поставки
• Модуль NI PXIe-5442.
• Документация производителя.
• Документация по эксплуатации и безопасности.
• Документация по нормативному соответствию.
Кабели, PXI Express-шасси, контроллер и дополнительное программное обеспечение приобретаются отдельно.
Дополнительные аксессуары
Для эксплуатации NI PXIe-5442 могут потребоваться:
• PXI Express-шасси National Instruments;
• PXI Express-контроллер;
• коаксиальные кабели;
• кабели и переходники для подключения генератора к DUT;
• дополнительные генераторы сигналов;
• анализаторы сигналов;
• осциллографы;
• модули синхронизации;
• LabVIEW;
• NI TestStand;
• другие PXI/PXI Express-модули National Instruments.
Выбор аксессуаров зависит от типа формируемых сигналов, конфигурации испытательной системы и требований к синхронизации.
Почему стоит купить NI PXIe-5442 в STEM Instruments
Покупка NI PXIe-5442 в STEM Instruments позволяет получить профессиональный генератор произвольных сигналов National Instruments для построения автоматизированных систем тестирования и генерации сложных сигналов.
Основное преимущество PXIe-5442 — сочетание 43-МГц полосы пропускания, 16-битного разрешения и встроенной цифровой обработки сигналов. FIR- и CIC-фильтры, NCO, цифровое предварительное усиление и I/Q-смешивание позволяют выполнять значительную часть обработки непосредственно в модуле.
Важно учитывать, что PXIe-5442 является снятым с производства продуктом National Instruments и официально отмечен производителем как недоступный для нового заказа.
