NI PXI-5661 представляет собой модульный RF-векторный анализатор в компактном формате 3U PXI. Прибор оптимизирован для автоматизированных испытаний, где важны высокая скорость сбора данных и сокращение времени передачи сигналов на управляющий компьютер.
Встроенный квадратурный цифровой понижающий преобразователь (DDC) с полосой 20 МГц позволяет уменьшать объём передаваемых данных и ускорять их обработку. Это особенно полезно для потоковой передачи данных, SDR, обработки сигналов в реальном времени и задач мониторинга спектра.
Основные преимущества
·         Диапазон частот от 9 кГц до 2,7 ГГц.
·         Мгновенная полоса пропускания до 20 МГц.
·         Векторный анализ RF-сигналов.
·         Встроенный цифровой понижающий преобразователь DDC.
·         Поддержка потоковой передачи данных.
·         Высокая скорость захвата RF-сигналов.
·         Фазовый шум до −90 дBc/Гц при отстройке 10 кГц и частоте 1 ГГц.
·         Абсолютная точность амплитуды до ±0,6 дБ.
·         Компактный форм-фактор 3U PXI.
·         Возможность работы с дополнительным RF-предусилителем PXI-5690.
·         Подходит для автоматизированного тестирования и SDR.

Технические характеристики

Параметр	Значение
Модель	NI PXI-5661
Тип устройства	Векторный анализатор RF-сигналов
Форм-фактор	PXI, 3U
Диапазон частот	9 кГц…2,7 ГГц
Мгновенная полоса пропускания	20 МГц
Архитектура	Многоступенчатая
Цифровая обработка	DDC — цифровое понижающее преобразование
Фазовый шум при 1 ГГц, отстройка 10 кГц	−90 дBc/Гц
Абсолютная точность амплитуды	±0,6 дБ
Средний уровень собственного шума	−122 дБм/Гц
Память	64 или 256 МБ в зависимости от исполнения
Количество RF-входов	1
Производитель	National Instruments

Основные характеристики приведены по документации National Instruments.
Варианты исполнения
Для NI PXI-5661 выпускалось несколько вариантов:

Артикул	Исполнение
779782-01	64 МБ памяти
779782-02	256 МБ памяти
779782-03	256 МБ, потоковая передача и анализ в реальном времени, Modulation Toolkit
779782-22	256 МБ, с RF-предусилителем NI PXI-5690

Эти варианты указаны в документации National Instruments.
Архитектура прибора

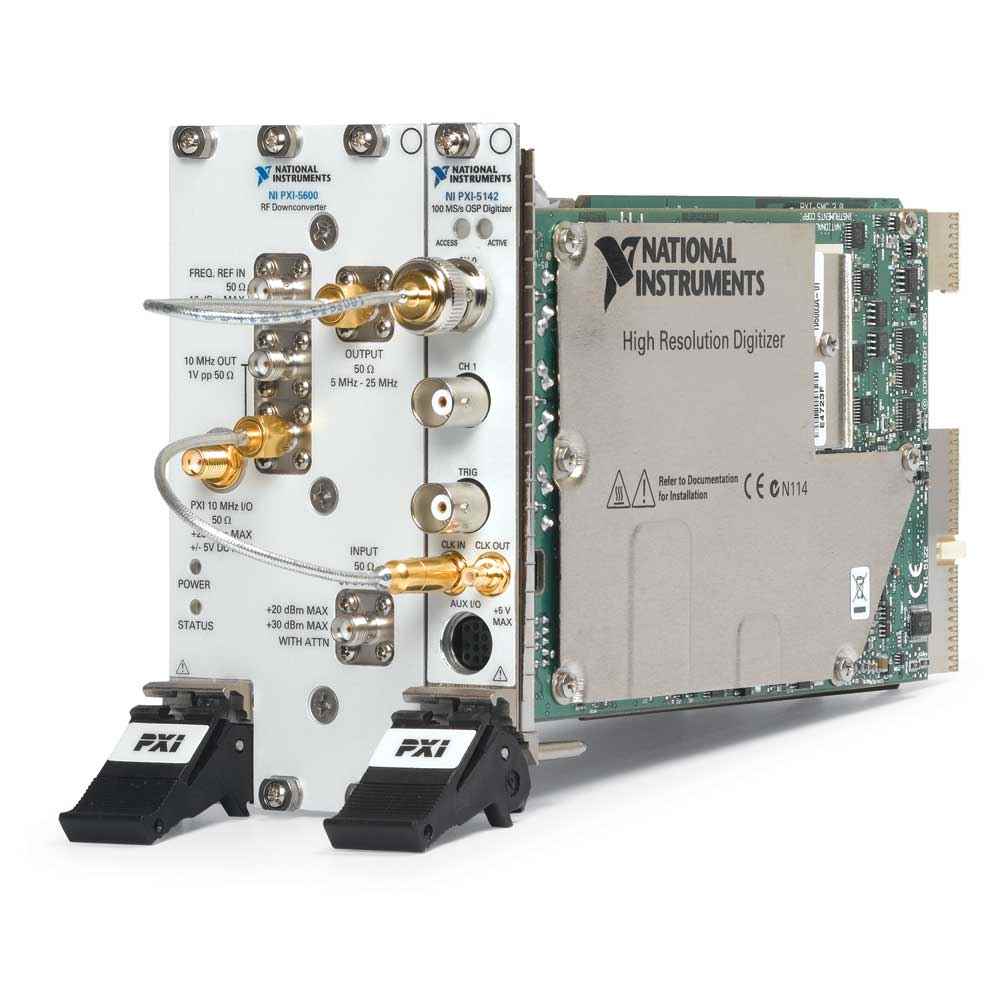

NI PXI-5661 является составным измерительным прибором и построен на базе двух аппаратных модулей:
·         NI PXI-5600 — RF-понижающий преобразователь;
·         NI PXI-5142 — цифровой модуль оцифровки/сбора данных.
Модули работают совместно как единый RF-векторный анализатор.
Фазовый шум
Для несущей частоты 1 ГГц максимальные значения фазового шума составляют:
·         1 кГц — −80 dBc/Гц;
·         10 кГц — −90 dBc/Гц;
·         30 кГц — −95 dBc/Гц;
·         100 кГц — −110 dBc/Гц;
·         1 МГц — −120 dBc/Гц.
Значения указаны для мгновенной полосы пропускания до 10 МГц.

Программное обеспечение
NI PXI-5661 предназначен для работы в программной экосистеме National Instruments и может использоваться совместно с программными средствами для автоматизации измерений, анализа спектра и обработки RF-сигналов.
Прибор подходит для приложений, где требуется программируемый сбор и обработка данных, включая SDR, мониторинг спектра и автоматизированные испытательные стенды.

Области применения
NI PXI-5661 может использоваться для:
·         автоматизированного RF-тестирования;
·         анализа спектра;
·         высокоскоростного захвата радиочастотных сигналов;
·         Software Defined Radio (SDR);
·         обработки сигналов в реальном времени;
·         мониторинга радиочастотного спектра;
·         тестирования беспроводных устройств;
·         разработки систем связи;
·         испытания RF-компонентов;
·         исследовательских и лабораторных задач;
·         построения автоматизированных измерительных комплексов.

NI PXI-5661 — высокопроизводительный векторный анализатор радиочастотных сигналов с диапазоном 9 кГц…2,7 ГГц и полосой 20 МГц. Благодаря встроенному DDC, поддержке потоковой передачи и высокой скорости сбора данных прибор хорошо подходит для автоматизированного RF-тестирования, SDR, спектрального мониторинга и обработки сигналов в реальном времени.
