NI PXI 5671

NI PXI-5671 предназначен для автоматизированного тестирования и генерации радиочастотных сигналов в системах на базе PXI. В отличие от простых RF-генераторов, он позволяет формировать векторные и произвольные сигналы с цифровой модуляцией.

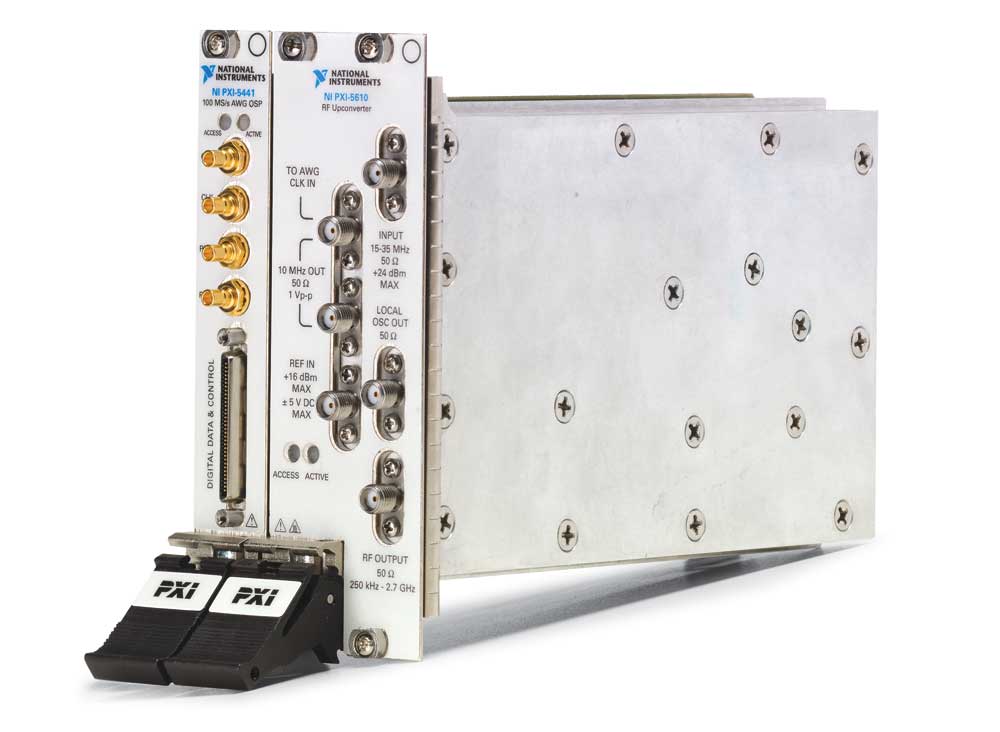

Важно: NI PXI-5671 представляет собой составной прибор, а не один физический модуль. Он включает модуль RF-повышающего преобразователя NI PXI-5610 и генератор сигналов произвольной формы NI PXI-5441. Оба модуля работают как единый генератор под управлением драйвера NI-RFSG.
Цифровое повышающее преобразование позволяет уменьшить объём передаваемых данных при загрузке форм сигналов и сократить время их формирования.

Основные преимущества
·         Диапазон частот от 250 кГц до 2,7 ГГц.
·         Мгновенная полоса пропускания до 20 МГц.
·         Цифровое повышающее преобразование (DUC).
·         16-битное разрешение генератора произвольных сигналов.
·         Частота дискретизации 100 MS/s, до 400 MS/s с интерполяцией.
·         Выходная мощность от −145 до +10 дБм.
·         Высокостабильная опорная частота 10 МГц OCXO.
·         Стабильность частоты ±20 ppb.
·         Точность частоты ±50 ppb.
·         Поддержка стандартных аналоговых и цифровых видов модуляции.
·         Возможность генерации произвольных I/Q-сигналов.
·         Форм-фактор PXI, занимающий 3 слота.
·         Управление через NI-RFSG.

Технические характеристики

Параметр	Значение
Модель	NI PXI-5671
Тип устройства	Векторный генератор RF-сигналов
Форм-фактор	PXI
Количество слотов	3
Диапазон частот	250 кГц…2,7 ГГц
Мгновенная полоса пропускания	20 МГц
Полоса при включённом DUC	до 6,6 МГц
Выходной диапазон мощности	−145…+10 дБм
Разрешение AWG	16 бит
Частота дискретизации AWG	100 MS/s
Частота дискретизации с интерполяцией	до 400 MS/s
Опорная частота	10 МГц OCXO
Стабильность частоты	±20 ppb
Точность частоты	±50 ppb
Тип генерации	Векторная, произвольная
Цифровое повышающее преобразование	DUC
Тип выхода	RF
Выходной импеданс	50 Ом
Производитель	National Instruments

Основные характеристики подтверждаются документацией National Instruments.
Поддерживаемые виды модуляции
NI PXI-5671 поддерживает широкий набор аналоговых и цифровых видов модуляции:
·         AM;
·         FM;
·         PM;
·         ASK;
·         FSK;
·         MSK;
·         GMSK;
·         PSK;
·         QPSK;
·         PAM;
·         QAM.
Для формирования сигналов конкретных стандартов связи могут использоваться дополнительные программные модули, в том числе для WCDMA, DVB-H и ZigBee.

Архитектура прибора
NI PXI-5671 состоит из двух основных аппаратных модулей:
·         NI PXI-5610 — RF-повышающий преобразователь с рабочим диапазоном до 2,7 ГГц.
·         NI PXI-5441 — 16-битный генератор сигналов произвольной формы с частотой дискретизации 100 MS/s и цифровым повышающим преобразованием.
Модули соединяются между собой коаксиальными кабелями и управляются программно как единый прибор.

Опорный генератор
Для обеспечения высокой стабильности частоты используется встроенная опорная система на базе 10-МГц OCXO. Стабильность составляет до ±20 ppb, а начальная точность — до ±50 ppb. Также предусмотрена возможность работы с внешней опорной частотой.
Программное обеспечение
Управление NI PXI-5671 осуществляется посредством драйвера NI-RFSG. Драйвер обеспечивает настройку частоты, мощности, модуляции, синхронизации, CW-сигналов и произвольных форм сигналов.
Устройство может использоваться с LabVIEW, LabWindows/CVI и языками программирования с поддержкой соответствующего API. В комплект программного обеспечения также входил Modulation Toolkit для LabVIEW.

Области применения
NI PXI-5671 подходит для:
·         автоматизированного RF-тестирования;
·         испытания радиочастотных компонентов;
·         тестирования беспроводных устройств;
·         разработки систем связи;
·         моделирования радиочастотных сигналов;
·         Software Defined Radio (SDR);
·         RFID-систем;
·         тестирования телекоммуникационного оборудования;
·         аэрокосмических и оборонных приложений;
·         испытаний полупроводников;
·         научно-исследовательских лабораторий;
·         построения автоматизированных испытательных стендов.

Статус изделия
NI PXI-5671 является снятым с производства изделием и больше не доступен для заказа непосредственно у National Instruments.

NI PXI-5671 — профессиональный векторный генератор RF-сигналов с диапазоном частот 250 кГц…2,7 ГГц, полосой до 20 МГц, цифровым повышающим преобразованием и выходной мощностью до +10 дБм. Благодаря поддержке произвольных I/Q-сигналов и широкого набора видов модуляции он подходит для автоматизированного тестирования, разработки систем связи, SDR, исследований и испытаний радиоэлектронного оборудования.
