NI PXI 5673

NI PXIe-5673 представляет собой векторный генератор сигналов, построенный как комплекс из нескольких PXI/PXIe-модулей: I/Q-модулятора, генератора произвольных сигналов и RF-источника. Такая архитектура позволяет формировать широкополосные радиочастотные сигналы с цифровой модуляцией и воспроизводить сложные пользовательские формы сигналов.
Генератор поддерживает как стандартные аналоговые виды модуляции, так и цифровые схемы, включая AM, FM, PM, ASK, FSK, MSK, GMSK, PSK, QPSK, PAM и QAM. С использованием дополнительного программного обеспечения возможно формирование сигналов стандартов связи, включая WCDMA, DVB-H и ZigBee.

Основные преимущества
·         Векторная генерация RF-сигналов.
·         Рабочий диапазон частот до 6,6 ГГц.
·         Полоса модуляции более 100 МГц.
·         Максимальная выходная мощность до +10 дБм.
·         Поддержка широкого набора аналоговых и цифровых видов модуляции.
·         Формирование произвольных I/Q-сигналов.
·         Высокоскоростная цифровая обработка сигналов.
·         Возможность потоковой передачи длинных форм сигналов.
·         Поддержка автоматизированного тестирования.
·         Интеграция с программными средствами National Instruments.

Технические характеристики

Параметр	Значение
Модель	NI PXIe-5673
Тип устройства	Векторный генератор RF-сигналов
Форм-фактор	PXI/PXIe
Диапазон частот	85 МГц…6,6 ГГц
Доступные диапазоны исполнения	до 1,3 ГГц; до 3,3 ГГц; до 6,6 ГГц
Полоса модуляции	>100 МГц
Максимальная выходная мощность	+10 дБм
Выходной импеданс	50 Ом
Тип выхода	RF
Модуляция	AM, FM, PM, ASK, FSK, MSK, GMSK, PSK, QPSK, PAM, QAM и др.
Поддержка произвольных сигналов	Да
Скорость потоковой передачи	до 500 МБ/с, номинально
Частотное разрешение	менее 1 Гц в диапазоне до 1,3 ГГц
Память	128 МБ, 512 МБ или 2 ГБ в зависимости от исполнения
Производитель	National Instruments

Характеристики приведены по документации National Instruments; конкретные частотный диапазон и объём памяти зависят от исполнения PXIe-5673.
Архитектура системы

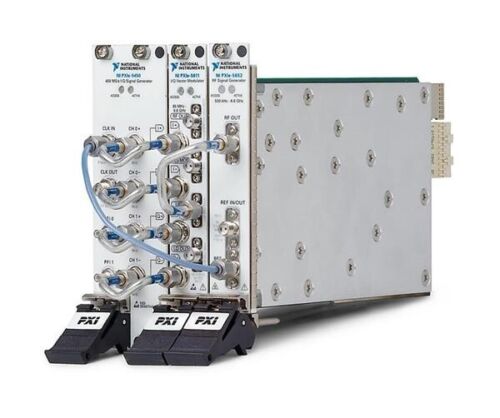

NI PXIe-5673 не является одним физическим модулем с отдельным обозначением «NI 5673». В составе системы используются:
·         NI PXIe-5611 — I/Q-модулятор;
·         NI PXIe-5450 или PXIe-5451 — генератор произвольных сигналов;
·         NI PXI-5650, PXI-5651 или PXI-5652 — RF-источник/гетеродин.
Такая конфигурация обеспечивает формирование базовых I/Q-сигналов и их преобразование в радиочастотный диапазон.
Поддерживаемые виды модуляции
Генератор может использоваться для формирования сигналов с различными видами аналоговой и цифровой модуляции:
·         AM;
·         FM;
·         PM;
·         ASK;
·         FSK;
·         MSK;
·         GMSK;
·         PSK;
·         QPSK;
·         PAM;
·         QAM;
·         произвольная I/Q-модуляция.
При использовании специализированных программных дополнений возможно формирование сигналов стандартов беспроводной связи и передачи данных.
Области применения
NI PXIe-5673 применяется в следующих задачах:
·         автоматизированное RF-тестирование;
·         испытание радиоэлектронных компонентов;
·         разработка и тестирование систем связи;
·         Software Defined Radio (SDR);
·         тестирование беспроводных устройств;
·         RFID;
·         испытания телекоммуникационного оборудования;
·         аэрокосмические и оборонные приложения;
·         испытания полупроводников;
·         моделирование радиочастотных сигналов;
·         исследовательские лаборатории;
·         тестирование стандартов беспроводной связи.
Программное обеспечение
Для управления PXIe-5673 используется драйвер NI-RFSG. Генератор может интегрироваться с LabVIEW и текстовыми языками программирования. Для формирования специализированных модулированных сигналов могут использоваться дополнительные программные пакеты National Instruments.
Статус изделия
NI PXIe-5673 является снятым с производства изделием; на официальной странице National Instruments указано, что модель больше недоступна для заказа.

NI PXIe-5673 — высокопроизводительный векторный генератор радиочастотных сигналов для профессиональных PXI/PXIe-систем. Он обеспечивает генерацию широкополосных модулированных сигналов до 6,6 ГГц с полосой более 100 МГц и выходной мощностью до +10 дБм, что делает его подходящим для автоматизированного RF-тестирования, разработки систем связи, SDR и научно-исследовательских задач.
