NI PXIe 2527

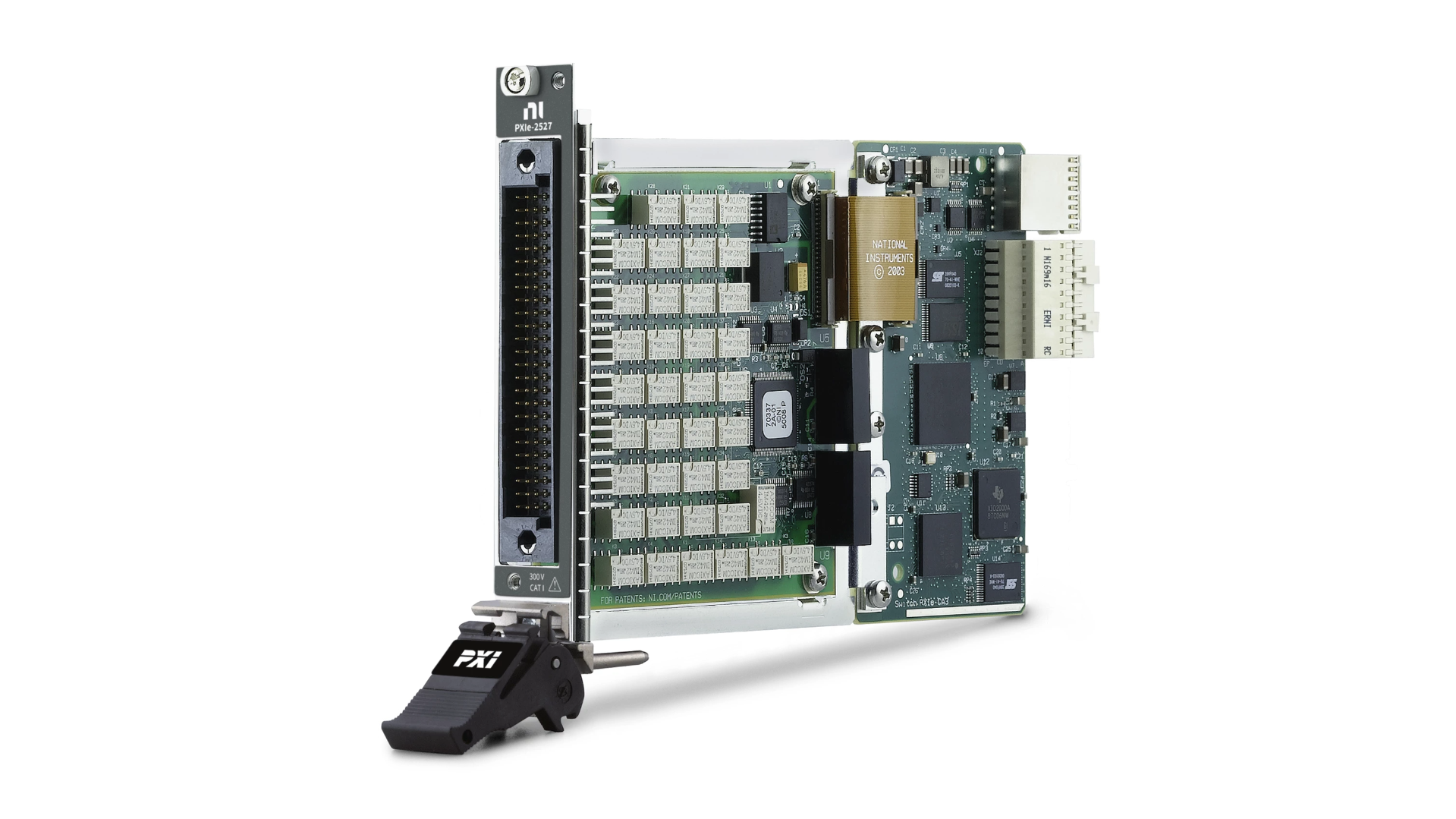

NI PXI-2527 представляет собой высоковольтный модуль мультиплексорной коммутации с 32 каналами. Он разработан для автоматизированного тестирования электронных устройств, измерения электрических параметров и расширения коммутационных возможностей PXI-измерительных систем.
В основе модуля используются мощные электромеханические реле, позволяющие работать с относительно высокими напряжениями и мощностью. PXI-2527 поддерживает несколько вариантов топологии: 64×1 в однопроводной конфигурации, 32×1 в двухпроводной и 16×1 в четырёхпроводной. Также доступны независимые и двойные конфигурации, благодаря чему один модуль можно адаптировать под различные схемы измерений.
Модуль рассчитан на напряжения до 300 В между каналами и относительно земли при категории измерений CAT I. Максимальная коммутируемая мощность составляет 60 Вт или 62,5 VA при работе с переменным током до 60 Гц, при этом ограничения по мощности зависят от напряжения и тока.
Встроенный счётчик переключений позволяет отслеживать ресурс реле, а аппаратные триггеры обеспечивают детерминированную работу и синхронизацию коммутации с измерительными операциями.

Основные преимущества
• 32 канала мультиплексорной коммутации.
• Работа с напряжением до 300 В.
• Мощные электромеханические реле.
• Поддержка нескольких вариантов топологии.
• 64×1 — однопроводная конфигурация.
• 32×1 — двухпроводная конфигурация.
• 16×1 — четырёхпроводная конфигурация.
• Максимальная коммутируемая мощность до 60 Вт.
• Возможность использования совместно с PXI-мультиметрами.
• Встроенный счётчик переключений реле.
• Аппаратные триггеры для детерминированного управления.
• Подходит для средне- и высокоплотных автоматизированных испытательных систем.
• Возможность расширения числа измерительных каналов без увеличения количества измерительных приборов.

Технические характеристики

Параметр	Значение
Тип устройства	Высоковольтный мультиплексорный модуль коммутации
Количество каналов	32
Тип реле	Электромеханическое
Максимальное напряжение канал–канал	300 В
Максимальное напряжение канал–земля	300 В DC, CAT I
Максимальная коммутируемая мощность	60 Вт / 62,5 VA
Максимальный ток	Зависит от напряжения и режима коммутации
Основная топология	32×1, 2-проводная
Дополнительные топологии	64×1, 1-проводная; 16×1, 4-проводная
Дополнительные конфигурации	Dual 32×1, Dual 16×1, Independent
Максимальное импульсное напряжение	1500 В
Категория измерений	CAT I
Управление	Программное
Аппаратные триггеры	Поддерживаются
Контроль ресурса реле	Встроенный счётчик переключений
Форм-фактор	PXI, 3U
Количество слотов	1
Артикул	778572-27
Производитель	National Instruments (NI)
Модель	PXI-2527

Основные параметры приведены по официальной документации National Instruments.

Области применения
NI PXI-2527 применяется для:
• автоматизированного тестирования электронных устройств;
• высоковольтных измерений;
• коммутации сигналов между источниками и измерительными приборами;
• расширения каналов PXI-мультиметров;
• функционального тестирования электронных модулей;
• тестирования печатных плат;
• производственного контроля электроники;
• автоматизации лабораторных измерений;
• построения многоканальных испытательных стендов;
• измерения параметров электронных компонентов;
• систем, в которых требуется высокая плотность коммутации и работа с напряжениями до 300 В.

Поддержка программного обеспечения
NI PXI-2527 интегрируется в программно управляемые автоматизированные измерительные системы National Instruments.
Для управления коммутацией используется программное обеспечение NI Switch Executive, позволяющее создавать и управлять маршрутами коммутации. Модуль также может использоваться совместно с LabVIEW и другими инструментами National Instruments для построения автоматизированных тестовых систем.
Аппаратные триггеры позволяют синхронизировать коммутацию PXI-2527 с измерительными операциями и другими модулями PXI, повышая производительность испытательного комплекса.

Комплект поставки
• Модуль NI PXI-2527.
• Программное обеспечение NI Switch Executive.
• Отвёртка Phillips №1.
• Документация по безопасности, эксплуатации и соответствию нормативным требованиям.

Дополнительные аксессуары
Для эксплуатации NI PXI-2527 могут потребоваться:
• клеммные блоки для соответствующей конфигурации мультиплексора;
• кабельные сборки для подключения сигналов;
• PXI-шасси National Instruments;
• PXI-контроллер;
• PXI-мультиметр;
• дополнительные модули коммутации;
• измерительные модули PXI;
• соединительные и коммутационные аксессуары.
Выбор клеммного блока и кабельной сборки зависит от требуемой топологии и схемы подключения модуля.

Почему стоит купить NI PXI-2527 в STEM Instruments
Покупка NI PXI-2527 в STEM Instruments позволяет получить профессиональный высоковольтный модуль National Instruments для построения автоматизированных систем тестирования и измерений.
STEM Instruments поможет подобрать совместимые PXI-шасси, контроллеры, мультиметры, клеммные блоки, кабели и дополнительные измерительные модули с учётом требований конкретного испытательного комплекса.
Главное преимущество NI PXI-2527 — сочетание высокой плотности каналов, поддержки напряжений до 300 В и нескольких вариантов коммутационной топологии. Это позволяет использовать один модуль для различных измерительных задач и значительно расширить возможности PXI-мультиметра.
