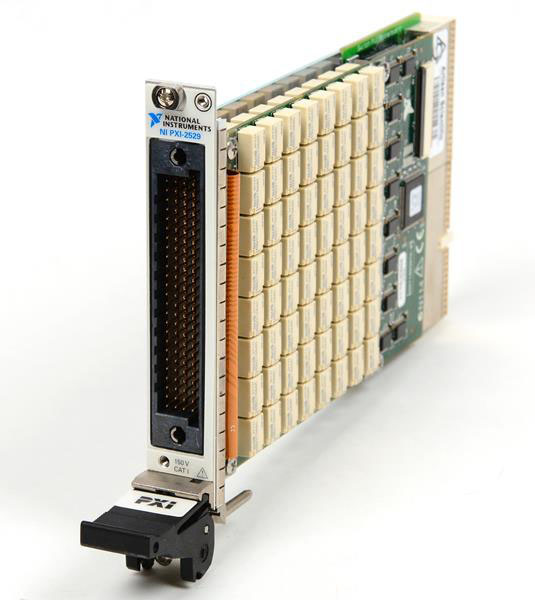

NI PXI-2529 — высокоплотный двухпроводный матричный модуль коммутации формата PXI с 128 точками коммутации. Модуль может конфигурироваться как матрица 4×32 или 8×16 в зависимости от используемого клеммного блока и предназначен для автоматизированного тестирования и измерений.
PXI-2529 использует электромеханические реле, обеспечивающие стабильную коммутацию сигналов, хорошую работу с сигналами повышенной мощности и низкую термо-ЭДС для точных измерений низковольтных сигналов.
NI PXI-2529 представляет собой двухпроводный матричный коммутатор с 128 точками коммутации. Модуль поддерживает две основные конфигурации: 4×32 и 8×16, которые выбираются с помощью соответствующих аксессуаров-клеммных блоков.
Двухпроводная архитектура позволяет одновременно коммутировать положительный и отрицательный провод сигнальной цепи, что делает PXI-2529 удобным для измерительных систем, в которых требуется раздельная коммутация обоих проводников.
В конструкции используются электромеханические реле, обеспечивающие хорошие характеристики при работе с мощными сигналами. Низкая термо-ЭДС реле позволяет повысить точность измерений при работе с небольшими уровнями напряжения.
Модуль оснащён встроенным счётчиком переключений реле для мониторинга ресурса коммутационных элементов. Аппаратные триггеры обеспечивают детерминированное выполнение операций коммутации и позволяют синхронизировать работу модуля с другими элементами автоматизированной тестовой системы.
Основные преимущества
• 128 точек коммутации в одном модуле.
• Двухпроводная архитектура для одновременной коммутации обоих проводников цепи.
• Конфигурации матрицы 4×32 и 8×16.
• Электромеханические реле для надёжной коммутации.
• Хорошие характеристики при работе с сигналами повышенной мощности.
• Низкая термо-ЭДС для точных измерений низковольтных сигналов.
• Встроенный счётчик переключений для контроля состояния реле.
• Аппаратные триггеры для детерминированной коммутации.
• Высокая плотность каналов при компактном формате PXI.
• Возможность выбора конфигурации матрицы с помощью различных клеммных блоков.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Двухпроводный матричный модуль коммутации PXI |
| Количество точек коммутации | 128 |
| Конфигурация матрицы | 4×32 или 8×16 |
| Тип коммутации | 2-проводная |
| Тип реле | Электромеханическое |
| Максимальное коммутируемое напряжение | 150 В DC |
| Максимальная коммутируемая мощность | 10 Вт на канал |
| Максимальный коммутируемый ток | 0,5 А |
| Термо-ЭДС | Низкая, для точных низковольтных измерений |
| Управление | Программное |
| Аппаратная синхронизация | Поддерживается |
| Контроль ресурса реле | Встроенный счётчик переключений |
| Форм-фактор | PXI, 3U |
| Количество слотов | 1 слот |
| Производитель | National Instruments (NI) |
| Модель | PXI-2529 |
| Артикул | 778739-01 |
Основные характеристики и конфигурации подтверждены официальной документацией National Instruments.
Области применения
NI PXI-2529 применяется для:
• автоматизированного тестирования электронных устройств;
• функционального тестирования печатных плат;
• коммутации измерительных сигналов;
• построения матричных систем коммутации;
• многоканальных измерительных комплексов;
• производственного контроля электроники;
• автоматизации лабораторных испытаний;
• тестирования источников питания и электронных модулей;
• измерений низкоуровневых сигналов;
• систем, в которых требуется двухпроводная коммутация.
Поддержка программного обеспечения
NI PXI-2529 предназначен для использования в программно управляемых автоматизированных измерительных системах National Instruments.
Модуль поддерживается программными средствами NI для управления коммутационным оборудованием и может использоваться совместно с LabVIEW. Для создания и управления маршрутами коммутации применяется NI Switch Executive.
Аппаратные триггеры позволяют синхронизировать операции переключения с измерениями и другими этапами автоматизированного теста, повышая производительность испытательной системы.
Комплект поставки
• Модуль NI PXI-2529.
• Программное обеспечение NI Switch Executive на DVD.
• Документация по безопасности, эксплуатации и нормативным требованиям.
ополнительные аксессуарыД
Для эксплуатации NI PXI-2529 могут потребоваться:
• клеммные блоки для формирования конфигурации 4×32 или 8×16;
• кабели и кабельные сборки для подключения матрицы;
• PXI-шасси National Instruments;
• PXI-контроллер;
• дополнительные модули коммутации;
• измерительные модули PXI.
Выбор клеммного блока позволяет определить требуемую конфигурацию матрицы. Например, NI указывает TB-2636 для работы с конфигурацией 4×32.
Почему стоит купить NI PXI-2529 в STEM Instruments
Покупка NI PXI-2529 в STEM Instruments позволяет получить профессиональный матричный модуль National Instruments для построения автоматизированных систем тестирования и измерений.
STEM Instruments поможет подобрать подходящую конфигурацию PXI-2529, совместимый клеммный блок, кабели, PXI-шасси, контроллер и дополнительные измерительные модули.
Главное преимущество PXI-2529 — сочетание высокой плотности коммутации, двухпроводной архитектуры и электромеханических реле. Возможность выбора между конфигурациями 4×32 и 8×16 позволяет адаптировать модуль под конкретную измерительную систему.
STEM Instruments поможет сформировать комплексное решение для автоматизации тестирования, подобрать совместимые компоненты и обеспечить оптимальную конфигурацию оборудования под требования проекта.
