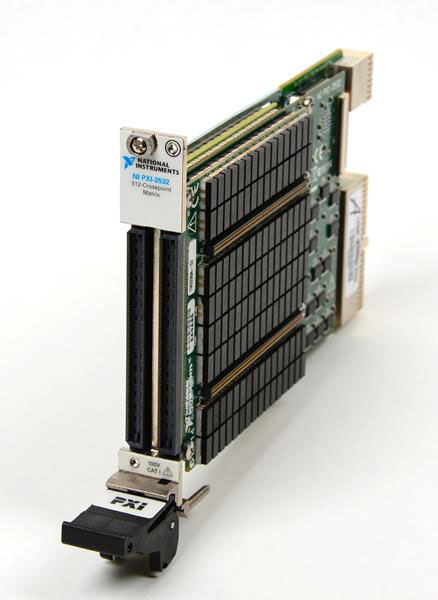

NI PXI-2532 — высокоплотный матричный модуль коммутации формата PXI с 512 точками коммутации. Модуль поддерживает множество конфигураций матрицы и позволяет адаптировать коммутационную систему под конкретные требования автоматизированного испытательного комплекса.
PXI-2532 предназначен для маршрутизации сигналов в системах автоматизированного тестирования, измерений и контроля электронных устройств. Модуль может работать как в 1-проводных, так и в 2-проводных конфигурациях и обеспечивает максимальное коммутируемое напряжение до 100 В и ток до 0,5 А на канал.
NI PXI-2532 представляет собой высокоплотный матричный коммутатор с 512 точками коммутации, построенный на основе 16 банков матриц 2×16. Такая архитектура позволяет формировать различные варианты коммутационных топологий с использованием совместимых клеммных блоков и пользовательских соединений.
В 1-проводном режиме доступны конфигурации 4×128, 8×64, 16×32, двойная 4×64, двойная 8×32, двойная 16×16 и другие варианты. Для 2-проводного подключения доступны конфигурации 4×64, 8×32, 16×16 и двойная 4×32. Это позволяет использовать один модуль для различных задач коммутации без необходимости подбирать отдельный модуль под каждую конфигурацию.
PXI-2532 рассчитан на коммутацию сигналов до 100 В между каналами и относительно земли при категории измерений CAT I. Максимальный ток коммутации или переноса составляет 0,5 А на канал, а максимальная коммутируемая мощность ограничена 10 Вт на канал.
Модуль поддерживает подключение через фронтальные клеммные блоки, которые могут использоваться для расширения матрицы и построения пользовательских топологий.
Основные преимущества
• 512 точек коммутации в одном модуле.
• Высокая плотность каналов при компактном формате PXI.
• Поддержка множества конфигураций матрицы.
• Работа как в 1-проводном, так и в 2-проводном режиме.
• Возможность формирования пользовательских топологий благодаря модульной архитектуре.
• Максимальное коммутируемое напряжение до 100 В.
• Максимальный коммутируемый ток до 0,5 А на канал.
• Максимальная коммутируемая мощность до 10 Вт на канал.
• Возможность расширения матрицы с помощью совместимых клеммных блоков.
• Подходит для построения многоканальных автоматизированных испытательных систем.
• Компактный формат 3U позволяет устанавливать модуль в один слот PXI/PXIe-шасси.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Матричный модуль коммутации PXI |
| Количество точек коммутации | 512 |
| Топология | 1-проводная и 2-проводная |
| 1-проводные конфигурации | 4×128, 8×64, 16×32, Dual 4×64, Dual 8×32, Dual 16×16, Quad 4×32 и др. |
| 2-проводные конфигурации | 4×64, 8×32, 16×16, Dual 4×32 |
| Максимальное коммутируемое напряжение между каналами | 100 В |
| Максимальное напряжение относительно земли | 100 В, CAT I |
| Максимальный коммутируемый ток | 0,5 А на канал |
| Максимальная коммутируемая мощность | 10 Вт на канал |
| Начальное сопротивление DC-тракта | < 1 Ом |
| Сопротивление DC-тракта в конце ресурса | ≥ 2 Ом |
| Сопротивление разомкнутого канала | > 1 × 10⁹ Ом |
| Тип подключения | Через фронтальные клеммные блоки |
| Форм-фактор | PXI/PXIe, 3U, 1 слот |
| Размеры | 21,6 × 2,0 × 13,0 см |
| Масса | 454 г |
| Потребляемая мощность PXI | 10 Вт при 5 В + 2 Вт при 3,3 В |
| Потребляемая мощность PXI Express | 15 Вт при 12 В + 2 Вт при 3,3 В |
| Рабочая температура | 0…55 °C |
| Температура хранения | −20…70 °C |
| Относительная влажность | 5…85 %, без конденсации |
| Категория измерений | CAT I |
| Производитель | National Instruments (NI) |
| Модель | PXI-2532 |
Технические характеристики приведены по официальной документации National Instruments.
Области применения
NI PXI-2532 применяется для:
• автоматизированного тестирования электронных устройств;
• функционального тестирования печатных плат;
• производственного контроля электроники;
• коммутации аналоговых и цифровых сигналов;
• построения высокоплотных коммутационных матриц;
• маршрутизации сигналов между источниками и измерительными приборами;
• автоматизации лабораторных измерений;
• построения многоканальных испытательных стендов;
• исследовательских и инженерных измерительных систем;
• систем, в которых требуется большое количество коммутационных точек и гибкая конфигурация матрицы.
Поддержка программного обеспечения
NI PXI-2532 предназначен для интеграции в автоматизированные измерительные системы National Instruments.
Модуль может управляться программными средствами NI для коммутационного оборудования и использоваться совместно с LabVIEW и другими инструментами разработки автоматизированных тестовых систем.
Поддержка различных конфигураций матрицы позволяет программно организовывать необходимые маршруты коммутации в зависимости от структуры испытательного комплекса.
Комплект поставки
• Модуль NI PXI-2532.
• Документация производителя.
• Документация по безопасности, эксплуатации и соответствию требованиям.
Клеммные блоки и кабельные соединения приобретаются отдельно в зависимости от выбранной конфигурации матрицы.
Дополнительные аксессуары
Для использования NI PXI-2532 могут потребоваться:
• фронтальные клеммные блоки;
• кабели с ленточными разъёмами;
• кабельные сборки для подключения матрицы;
• PXI/PXIe-шасси National Instruments;
• PXI/PXIe-контроллер;
• дополнительные модули коммутации;
• измерительные модули PXI/PXIe.
Клеммные блоки позволяют расширять матрицу и формировать различные варианты подключения в зависимости от требуемой топологии.
Почему стоит купить NI PXI-2532 в STEM Instruments
Покупка NI PXI-2532 в STEM Instruments позволяет получить профессиональный матричный модуль National Instruments для построения многоканальных автоматизированных систем тестирования и измерений.
STEM Instruments поможет подобрать совместимые PXI/PXIe-шасси, контроллеры, клеммные блоки, кабели и дополнительные измерительные модули с учётом требуемой конфигурации матрицы.
Главное преимущество NI PXI-2532 — высокая гибкость: один модуль с 512 точками коммутации может быть настроен под большое количество различных топологий, включая 1-проводные и 2-проводные схемы. Это позволяет адаптировать оборудование под конкретную измерительную задачу и при необходимости масштабировать систему.
