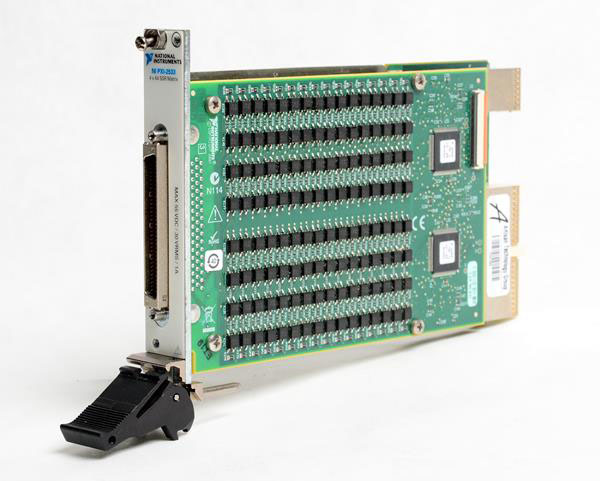

NI PXI-2533 — высокоплотный матричный модуль коммутации формата PXI с конфигурацией 4×64 и 256 точками коммутации. Модуль предназначен для автоматизированных систем тестирования с большим количеством каналов и обеспечивает высокую плотность коммутации при компактном размещении в PXI-шасси.
В основе PXI-2533 используются полупроводниковые реле (SSR), обеспечивающие практически неограниченный механический ресурс. Модуль способен одновременно коммутировать мощность до 55 Вт на всех каналах и поддерживает аппаратные триггеры для детерминированного управления коммутацией.
NI PXI-2533 представляет собой однопроводный матричный коммутатор 4×64, позволяющий создавать соединения между четырьмя строками и 64 колонками. Всего модуль предоставляет 256 потенциальных точек коммутации, что делает его подходящим решением для высококанальных автоматизированных испытательных систем.
В отличие от электромеханических реле, PXI-2533 использует твердотельные реле, благодаря чему не имеет ограниченного механического ресурса переключений. Это особенно важно для производственных тестовых комплексов, где модуль может выполнять большое количество повторяющихся операций.
Модуль поддерживает коммутацию постоянного напряжения до ±55 В и токов до 1 А. Максимальная коммутируемая мощность составляет 55 Вт. Типичное сопротивление сигнального тракта между строкой и колонкой составляет 1 Ом, а типичная скорость сканирования достигает 400 циклов/с.
PXI-2533 также оснащён встроенным счётчиком переключений и аппаратными триггерами. Счётчик позволяет контролировать работу коммутационных элементов, а аппаратные триггеры обеспечивают детерминированное выполнение операций и помогают повысить производительность автоматизированного тестирования.
Основные преимущества
• Высокая плотность коммутации — 256 точек в одном модуле.
• Конфигурация матрицы 4×64 для гибкой маршрутизации сигналов.
• Полупроводниковые реле (SSR) с практически неограниченным механическим ресурсом.
• Возможность одновременной коммутации мощности до 55 Вт на всех каналах.
• Максимальный коммутируемый ток до 1 А.
• Максимальное коммутируемое напряжение до ±55 В DC.
• Высокая скорость работы — до 400 циклов/с.
• Аппаратные триггеры для детерминированной коммутации.
• Встроенный счётчик переключений для мониторинга коммутационных элементов.
• Компактный формат PXI для интеграции в высококанальные автоматизированные тестовые системы.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Матричный модуль коммутации PXI |
| Топология | 1-проводная матрица 4×64 |
| Количество строк | 4 |
| Количество колонок | 64 |
| Количество точек коммутации | 256 |
| Тип реле | Полупроводниковое (SSR) |
| Максимальное коммутируемое напряжение | ±55 В DC / 30 В AC RMS |
| Максимальный коммутируемый ток | 1 А |
| Максимальная коммутируемая мощность | 55 Вт |
| Типичное сопротивление тракта | 1 Ом |
| Максимальное сопротивление тракта | 1,4 Ом |
| Типичная скорость сканирования | 400 циклов/с |
| Типичная изоляция по постоянному току | >2 ГОм |
| Типичное смещение напряжения | 2 мкВ |
| Типичная полоса пропускания одной точки | >1,5 МГц |
| Интерфейс шасси | PXI Hybrid |
| Управление | Программное и аппаратные триггеры |
| Контроль реле | Встроенный счётчик переключений |
| Артикул | 778572-33 |
| Производитель | National Instruments (NI) |
| Модель | PXI-2533 |
Технические характеристики приведены по официальной документации National Instruments.
Области применения
NI PXI-2533 применяется для:
• автоматизированного тестирования электронных устройств;
• функционального тестирования печатных плат (PCB);
• производственного контроля электроники;
• тестирования полупроводниковых компонентов;
• маршрутизации сигналов в многоканальных измерительных системах;
• построения высокоплотных коммутационных матриц;
• автоматизации лабораторных испытаний;
• создания производственных тестовых стендов;
• высокоскоростной коммутации DC-сигналов;
• систем, где требуется большое количество повторяющихся операций коммутации.
Поддержка программного обеспечения
NI PXI-2533 интегрируется с программной экосистемой National Instruments для построения автоматизированных систем тестирования.
Модуль поставляется с программным обеспечением NI Switch Executive, предназначенным для настройки и управления коммутационными маршрутами. PXI-2533 также может использоваться совместно с LabVIEW и другими программными инструментами National Instruments для автоматизации измерений и испытаний.
Аппаратные триггеры позволяют синхронизировать коммутацию с другими операциями измерительной системы, что особенно важно при создании высокопроизводительных автоматизированных тестовых комплексов.
Комплект поставки
• Модуль NI PXI-2533.
• Программное обеспечение NI Switch Executive на DVD.
• Документация по безопасности, эксплуатации и нормативным требованиям.
Дополнительные аксессуары
Для подключения NI PXI-2533 могут потребоваться:
• клеммный блок TBX-68 с 68-контактным разъёмом SCSI;
• кабели для подключения матрицы;
• PXI-шасси National Instruments;
• PXI-контроллер;
• дополнительные модули коммутации;
• измерительные модули PXI.
TBX-68 указан National Instruments как совместимый аксессуар для PXI-2533.
Почему стоит купить NI PXI-2533 в STEM Instruments
Покупка NI PXI-2533 в STEM Instruments позволяет получить профессиональный матричный модуль National Instruments для построения высококанальных автоматизированных систем тестирования.
STEM Instruments поможет подобрать совместимые PXI-шасси, контроллеры, клеммные блоки, кабели и дополнительные измерительные модули с учётом требований конкретного испытательного комплекса.
Высокая плотность — 256 точек коммутации в одном модуле, полупроводниковые реле, возможность коммутации до 55 Вт и поддержка аппаратных триггеров делают NI PXI-2533 особенно подходящим для производственных систем, где требуется большое количество быстрых и повторяемых коммутационных операций.
