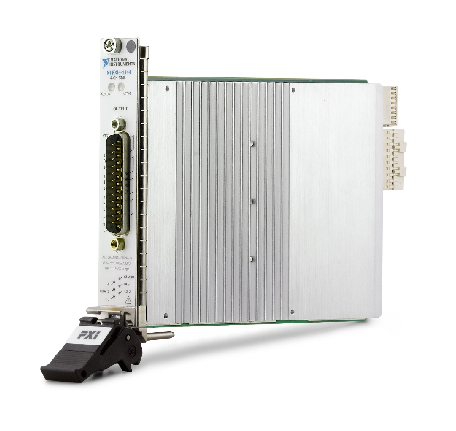

NI PXIe-4143 — 4-канальный прецизионный модуль Source Measure Unit (SMU) формата PXI Express, предназначенный для высокоточного формирования и измерения напряжения и тока. Каждый канал поддерживает четырёхквадрантный режим работы, диапазон напряжения до ±24 В и ток до ±150 мА.
Модуль оснащён встроенным дистанционным 4-проводным измерением, высокоскоростным механизмом последовательностей и технологией SourceAdapt, позволяющей оптимизировать отклик канала под конкретную нагрузку. PXIe-4143 особенно подходит для многоканальной характеризации электронных компонентов и устройств.
NI PXIe-4143 представляет собой высокопроизводительный 4-канальный SMU для автоматизированных систем тестирования и характеризации электронных устройств. Каждый канал способен одновременно выступать в качестве источника и измерительного прибора, что позволяет выполнять точное формирование напряжения или тока и контролировать реакцию исследуемого устройства.
Модуль поддерживает четырёхквадрантную работу, благодаря чему может как подавать энергию на устройство, так и поглощать её. Диапазон напряжения каждого канала составляет от −24 до +24 В, а максимальный ток достигает ±150 мА. Максимальная мощность постоянного тока, которую канал может поглощать, составляет 3,6 Вт.
Для повышения точности измерений каждый канал оснащён встроенным дистанционным 4-проводным измерением. Такая схема позволяет компенсировать падение напряжения на соединительных проводах и получать более точные результаты непосредственно на контактах исследуемого устройства.
PXIe-4143 оснащён высокоскоростным механизмом последовательного выполнения команд, который позволяет синхронизировать несколько SMU между собой, а также с коммутационными модулями и высокоскоростными цифровыми тестовыми устройствами. Технология SourceAdapt позволяет настраивать реакцию SMU на характеристики нагрузки, обеспечивая оптимальное сочетание скорости, стабильности и минимального уровня переходных процессов.
Основные преимущества
• 4 независимых SMU-канала.
• Четырёхквадрантный режим работы.
• Диапазон напряжения от −24 до +24 В.
• Максимальный ток до ±150 мА.
• Высокоточное измерение напряжения и тока.
• Встроенное 4-проводное дистанционное измерение (Remote Sense).
• Высокая скорость формирования и измерения сигналов.
• Высокоскоростной механизм последовательностей.
• Синхронизация нескольких SMU между собой.
• Возможность синхронизации с коммутационными и цифровыми модулями.
• Технология SourceAdapt для оптимизации отклика на нагрузку.
• Минимизация переходных процессов.
• Подходит для многоканальной характеризации устройств.
• Компактный формат PXI Express.
• Возможность построения масштабируемых автоматизированных тестовых систем.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Прецизионный Source Measure Unit (SMU) |
| Форм-фактор | PXI Express |
| Количество SMU-каналов | 4 |
| Режим работы | 4-квадрантный |
| Диапазон напряжения | −24…+24 В |
| Максимальный ток | ±150 мА |
| Максимальная мощность DC Sink | 3,6 Вт на канал |
| Измерение напряжения | Поддерживается |
| Измерение тока | Поддерживается |
| Remote Sense | 4-проводное, встроенное |
| Чувствительность по току | 10 пА |
| SourceAdapt | Поддерживается |
| Высокоскоростной Sequencing Engine | Поддерживается |
| Синхронизация каналов | Поддерживается |
| Синхронизация с другими PXI-модулями | Поддерживается |
| Типовые задачи | I-V-характеризация, параметрическое тестирование, питание и измерение DUT |
| Интерфейс | PXI Express |
| Производитель | National Instruments |
| Модель | PXIe-4143 |
| Артикул | 782431-01 |
Основные характеристики приведены по официальной информации National Instruments.
Области применения
NI PXIe-4143 применяется для:
• I-V-характеризации электронных компонентов;
• параметрического тестирования полупроводников;
• тестирования интегральных схем;
• испытаний аналоговых и цифровых устройств;
• характеризации источников и потребителей питания;
• тестирования светодиодов и других электронных компонентов;
• исследования переходных процессов;
• измерения характеристик устройств при различных режимах нагрузки;
• многоканального тестирования электронных устройств;
• автоматизированного производства и контроля качества;
• лабораторных исследований и разработки;
• научно-исследовательских испытаний;
• построения автоматизированных тестовых стендов;
• высокопиновых приложений, требующих большого количества источников и измерительных каналов.
Поддержка программного обеспечения
NI PXIe-4143 интегрируется в программную экосистему National Instruments и предназначен для использования в автоматизированных системах измерения и тестирования.
Для разработки пользовательских приложений управления SMU и обработки результатов может использоваться LabVIEW. Для автоматизации последовательностей испытаний и производственного тестирования применяется NI TestStand.
Для конфигурации и управления совместимыми измерительными приборами может использоваться InstrumentStudio. Модуль также может интегрироваться с другими PXI/PXI Express-инструментами National Instruments для построения комплексных систем тестирования.
Высокоскоростной механизм последовательностей PXIe-4143 позволяет синхронизировать операции нескольких SMU и других измерительных устройств, что особенно важно для автоматизированной I-V-характеризации и многоканального тестирования.
Комплект поставки
• Модуль NI PXIe-4143.
• Клеммный блок/терминальный аксессуар для подключения.
• 25-контактный D-SUB — 25-контактный пружинный терминальный кабельный аксессуар.
• Документация производителя.
Согласно официальной информации National Instruments, в комплект поставки входят модуль, разметка распиновки терминального блока PXIe-4140 и 25-контактный D-SUB — 25-контактный пружинный терминальный блок.
Дополнительные аксессуары
Для эксплуатации NI PXIe-4143 могут потребоваться:
• PXI Express-шасси National Instruments;
• PXI Express-контроллер;
• дополнительные SMU-модули;
• коммутационные модули PXI/PXI Express;
• высокоскоростные цифровые тестовые модули;
• кабели и тестовые соединения;
• адаптеры и приспособления для подключения DUT;
• тестовые платы и нагрузочные устройства;
• LabVIEW;
• NI TestStand;
• InstrumentStudio.
Выбор аксессуаров зависит от количества тестируемых выводов, типа DUT, требуемой схемы коммутации и конфигурации автоматизированной испытательной системы.
Почему стоит купить NI PXIe-4143 в STEM Instruments
Покупка NI PXIe-4143 в STEM Instruments позволяет получить профессиональный 4-канальный прецизионный SMU для построения современных автоматизированных систем электрических измерений и тестирования.
Главное преимущество PXIe-4143 — сочетание четырёх независимых SMU-каналов, четырёхквадрантного режима, диапазона ±24 В и тока до ±150 мА с высокоточным 4-проводным Remote Sense. Это позволяет одновременно подавать воздействие на устройство и контролировать его электрические параметры с высокой точностью.
Технология SourceAdapt позволяет оптимизировать работу модуля с различными нагрузками, повышая стабильность системы и снижая переходные процессы. Высокоскоростной механизм последовательностей обеспечивает синхронную работу нескольких SMU и других PXI-инструментов.
