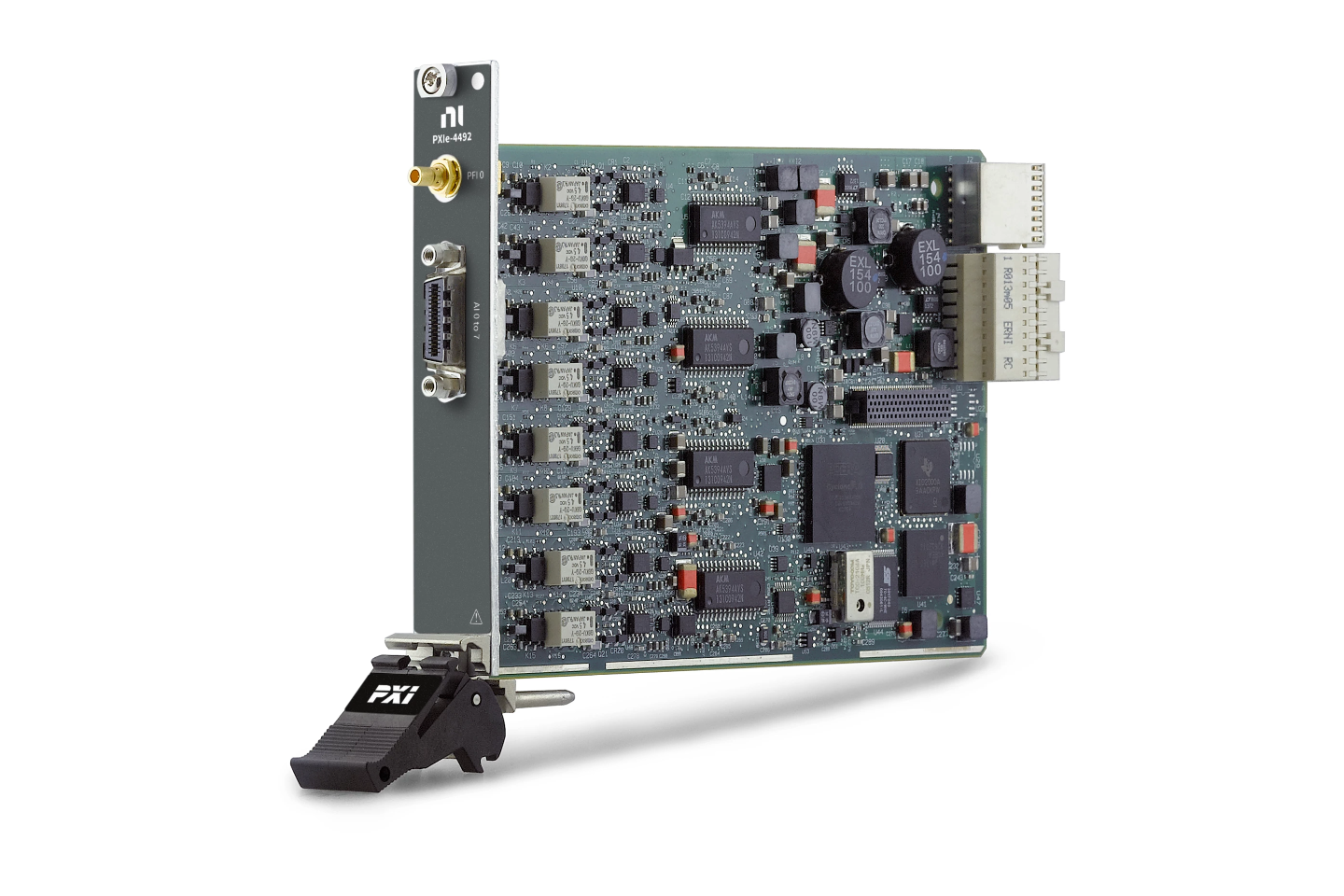

NI PXIe-4492 — 8-канальный модуль динамического сбора данных формата PXI Express, предназначенный для высокоточных измерений звука, вибрации и других динамических сигналов. Модуль оснащён 24-битными аналоговыми входами, поддерживает одновременную выборку всех каналов с частотой до 204,8 квыб./с и обеспечивает динамический диапазон до 113 дБ.
PXIe-4492 оснащён встроенным IEPE-кондиционированием, двумя программно выбираемыми коэффициентами усиления, AC/DC-связью, автоматической антиалиасинговой фильтрацией и поддержкой интеллектуальных датчиков TEDS.
NI PXIe-4492 разработан для построения высокоточных многоканальных систем акустических и вибрационных измерений. Восемь аналоговых входов позволяют одновременно регистрировать несколько взаимосвязанных динамических сигналов с точной синхронизацией между каналами.
Модуль использует 24-битные АЦП и обеспечивает частоту дискретизации до 204,8 квыб./с. Все каналы могут осуществлять одновременную выборку, что делает PXIe-4492 подходящим для работы с массивами микрофонов, акселерометрами и другими динамическими датчиками.
Для каждого канала предусмотрены программно выбираемые коэффициенты усиления и возможность выбора AC- или DC-связи. Это позволяет адаптировать модуль к различным уровням входных сигналов.
Встроенное IEPE-кондиционирование обеспечивает питание совместимых датчиков постоянным током непосредственно от модуля. Поддержка TEDS позволяет автоматически считывать информацию об интеллектуальных датчиках и упрощает их конфигурацию.
Встроенные антиалиасинговые фильтры автоматически адаптируются к выбранной частоте дискретизации, обеспечивая корректную регистрацию широкополосных динамических сигналов.
Основные преимущества
• 8 синхронных аналоговых входов.
• 24-битное разрешение АЦП.
• Частота дискретизации до 204,8 квыб./с.
• Динамический диапазон до 113 дБ.
• Одновременная выборка всех каналов.
• 2 программно выбираемых коэффициента усиления.
• Поддержка AC/DC-связи.
• Встроенное IEPE-кондиционирование.
• Поддержка интеллектуальных датчиков TEDS.
• Автоматическая антиалиасинговая фильтрация.
• Частота среза от 0,5 Гц.
• Подходит для микрофонов, акселерометров и других динамических датчиков.
• Высокая плотность каналов в компактном PXI Express-модуле.
• Возможность масштабирования измерительной системы.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Модуль динамического сбора данных для звука и вибрации |
| Форм-фактор | PXI Express |
| Количество аналоговых входов | 8 |
| Тип входов | Дифференциальные |
| Разрядность АЦП | 24 бит |
| Максимальная частота дискретизации | 204,8 квыб./с |
| Выборка каналов | Одновременная |
| Динамический диапазон | До 113 дБ |
| Количество коэффициентов усиления | 2 |
| Входная связь | AC/DC |
| Частота среза | 0,5 Гц |
| IEPE | Поддерживается |
| Тип IEPE | Постоянный ток |
| TEDS | Поддерживается |
| Антиалиасинговая фильтрация | Встроенная, автоматически адаптируемая |
| Типовые датчики | Микрофоны, акселерометры и другие динамические датчики |
| Интерфейс | PXI Express |
| Количество занимаемых слотов | 1 |
| Производитель | National Instruments |
| Модель | PXIe-4492 |
| Артикул | 789567-01 |
Основные характеристики приведены по официальной документации National Instruments.
Области применения
NI PXIe-4492 применяется для:
• анализа шума, вибрации и жёсткости (NVH);
• многоканальных акустических измерений;
• работы с массивами микрофонов;
• вибрационных испытаний;
• динамических испытаний конструкций;
• структурного анализа;
• испытаний автомобильной техники;
• авиационных и аэрокосмических испытаний;
• анализа работы машин и механизмов;
• мониторинга вибрации оборудования;
• измерений с использованием акселерометров;
• измерений с использованием микрофонов;
• лабораторных исследований;
• построения автоматизированных испытательных стендов.
National Instruments указывает NVH-анализ, большие массивы микрофонов и динамические структурные испытания среди типичных применений PXIe-4492.
Поддержка программного обеспечения
NI PXIe-4492 интегрируется в программную экосистему National Instruments.
Для разработки пользовательских приложений сбора и анализа данных может использоваться LabVIEW. Для регистрации и автоматизированного логирования измерений применяется NI FlexLogger Professional.
Для анализа и обработки полученных данных может использоваться NI DIAdem. При построении комплексных автоматизированных испытаний PXIe-4492 может интегрироваться с NI TestStand.
InstrumentStudio предоставляет централизованную среду для конфигурации, измерений и автоматизации совместимого оборудования.
PXIe-4492 поддерживается драйверами National Instruments и может использоваться в составе синхронизированных многоканальных систем динамического сбора данных.
Комплект поставки
• Модуль NI PXIe-4492.
• Документация по безопасности, экологическим требованиям и соответствию нормативам.
• Документация производителя.
Согласно официальной странице National Instruments, в комплект поставки входят сам модуль и документация по безопасности, окружающей среде и соответствию.
Датчики, кабели и дополнительное программное обеспечение приобретаются отдельно в зависимости от конфигурации измерительной системы.
Дополнительные аксессуары
Для эксплуатации NI PXIe-4492 могут потребоваться:
• IEPE-акселерометры;
• IEPE-микрофоны;
• TEDS-совместимые датчики;
• кабели для подключения датчиков;
• кабельные сборки;
• PXI Express-шасси National Instruments;
• PXI Express-контроллер;
• дополнительные модули динамического сбора данных;
• модули синхронизации;
• LabVIEW;
• NI FlexLogger Professional;
• NI DIAdem;
• NI TestStand;
• InstrumentStudio.
Выбор аксессуаров зависит от типа датчиков, количества каналов, диапазона измеряемых сигналов и требований к синхронизации системы.
Почему стоит купить NI PXIe-4492 в STEM Instruments
Покупка NI PXIe-4492 в STEM Instruments позволяет получить профессиональный 8-канальный модуль National Instruments для высокоточных акустических и вибрационных измерений.
Основное преимущество PXIe-4492 — сочетание 24-битного разрешения, динамического диапазона до 113 дБ, восьми синхронных каналов и частоты дискретизации до 204,8 квыб./с. Это позволяет создавать компактные многоканальные измерительные системы для регистрации большого количества динамических сигналов.
Встроенное IEPE-кондиционирование обеспечивает удобное подключение профессиональных акселерометров и микрофонов, а поддержка TEDS упрощает идентификацию и настройку совместимых датчиков.
