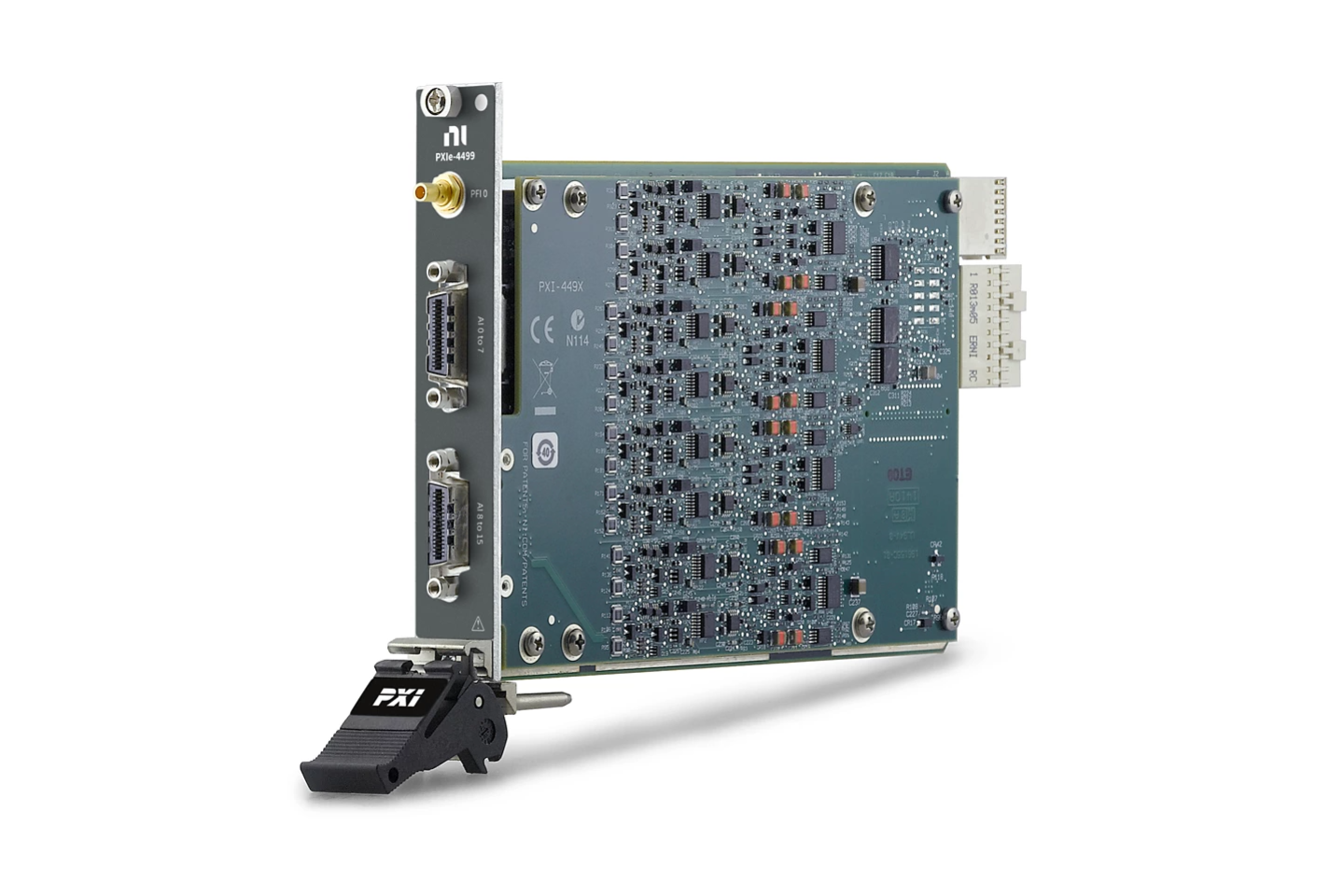

NI PXIe-4499 — 16-канальный модуль динамического сбора данных формата PXI Express, предназначенный для высокоточных измерений звука и вибрации. Модуль оснащён 24-битными АЦП, поддерживает одновременную выборку по всем 16 каналам с частотой до 204,8 квыб./с и обеспечивает динамический диапазон до 114 дБ.
PXIe-4499 имеет встроенную IEPE-поддержку для питания датчиков постоянным током, программно выбираемые коэффициенты усиления, переключаемую AC/DC-связь, автоматические антиалиасинговые фильтры и поддержку интеллектуальных датчиков TEDS.
NI PXIe-4499 разработан для многоканальных задач анализа звука, вибрации и динамических процессов, где требуется одновременно регистрировать большое количество сигналов с высокой точностью.
Модуль оснащён 16 дифференциальными аналоговыми входами и 24-битными сигма-дельта АЦП. Все каналы осуществляют одновременную выборку, что обеспечивает согласованность временных характеристик между измерительными каналами и делает PXIe-4499 особенно подходящим для многоканальных массивов микрофонов, акселерометров и структурных испытаний.
Каждый вход поддерживает AC- или DC-связь, а также четыре программно выбираемых коэффициента усиления. Это позволяет адаптировать измерительный диапазон к различным типам датчиков и уровням входного сигнала.
Для работы с пьезоэлектрическими датчиками с встроенной электроникой предусмотрена IEPE-кондиционирование сигнала с постоянным током. Поддержка TEDS позволяет автоматически идентифицировать совместимые интеллектуальные датчики и загружать их параметры, упрощая настройку измерительной системы. (ni.com)
Встроенные антиалиасинговые фильтры автоматически адаптируются к выбранной частоте дискретизации. Благодаря этому пользователь получает необходимую защиту от наложения спектров без ручной настройки фильтра для каждой частоты выборки.
Основные преимущества
• 16 одновременно измеряемых аналоговых входов.
• 24-битное разрешение АЦП.
• Частота дискретизации до 204,8 квыб./с на канал.
• Динамический диапазон до 114 дБ.
• Одновременная выборка всех каналов.
• Встроенное IEPE-кондиционирование сигнала.
• Поддержка микрофонов, акселерометров и других динамических датчиков.
• AC/DC-связь входов.
• Четыре программно выбираемых коэффициента усиления.
• Автоматически настраиваемые антиалиасинговые фильтры.
• Поддержка интеллектуальных датчиков TEDS.
• Дифференциальные входы для повышения помехоустойчивости.
• Формат PXI Express для интеграции в высококанальные системы сбора данных.
• Подходит для синхронного анализа большого количества каналов.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Модуль динамического сбора данных для звука и вибрации |
| Форм-фактор | PXI Express |
| Количество аналоговых входов | 16 |
| Тип входов | Дифференциальные |
| Разрядность АЦП | 24 бит |
| Тип АЦП | Sigma-Delta |
| Максимальная частота дискретизации | 204,8 квыб./с |
| Диапазон частот дискретизации | 100…204,8 квыб./с |
| Выборка каналов | Одновременная |
| Динамический диапазон | До 114 дБ |
| Входная связь | AC/DC, выбираемая программно |
| Количество настроек усиления | 4 |
| Высокочастотный фильтр | 0,5 Гц |
| Антиалиасинговая фильтрация | Встроенная, автоматически адаптируемая |
| IEPE | Поддерживается |
| Питание IEPE | Встроенное кондиционирование постоянным током |
| TEDS | Поддерживается |
| Назначение | Акустические и вибрационные измерения |
| Интерфейс | PXI Express |
| Производитель | National Instruments (NI) |
| Модель | PXIe-4499 |
| Артикул | 789566-01 |
Основные характеристики приведены по официальной документации National Instruments.
Области применения
NI PXIe-4499 применяется для:
• анализа шума, вибрации и жёсткости (NVH);
• акустических измерений;
• вибрационных испытаний;
• динамических испытаний конструкций;
• анализа характеристик машин и механизмов;
• испытаний авиационной и автомобильной техники;
• мониторинга вибрации оборудования;
• измерений с большими массивами микрофонов;
• многоканальной регистрации сигналов акселерометров;
• структурных испытаний;
• анализа динамического поведения электронных и механических систем;
• лабораторных исследований звука и вибрации.
NI непосредственно указывает NVH-анализ, большие массивы микрофонов и динамические структурные испытания среди типичных применений PXIe-4499.
Поддержка программного обеспечения
NI PXIe-4499 поддерживается программными средствами National Instruments для сбора и анализа данных.
Для автоматизированного сбора и регистрации данных может использоваться FlexLogger Professional. Программное обеспечение поддерживает регистрацию данных, триггеры, события, вычислительные каналы и синхронизацию нескольких шасси.
Для разработки пользовательских измерительных приложений и сложных систем автоматизации может использоваться LabVIEW. Для анализа звуковых и вибрационных сигналов доступен LabVIEW Sound and Vibration Toolkit.
NI InstrumentStudio предоставляет централизованную среду для конфигурации, измерений и автоматизации оборудования. Для производственных и валидационных испытаний PXIe-4499 может интегрироваться с NI TestStand.
Комплект поставки
• Модуль NI PXIe-4499.
• Документация по безопасности, эксплуатации и соответствию нормативным требованиям.
• Документация производителя.
Датчики, кабели и дополнительное программное обеспечение приобретаются отдельно в зависимости от конфигурации измерительной системы.
Дополнительные аксессуары
Для эксплуатации NI PXIe-4499 могут потребоваться:
• IEPE-совместимые акселерометры;
• IEPE-микрофоны;
• другие динамические датчики;
• TEDS-совместимые датчики;
• кабели для подключения датчиков;
• PXI Express-шасси National Instruments;
• PXI Express-контроллер;
• дополнительные модули динамического сбора данных;
• модули синхронизации;
• FlexLogger Professional;
• LabVIEW;
• LabVIEW Sound and Vibration Toolkit;
• NI TestStand;
• InstrumentStudio.
При выборе аксессуаров необходимо учитывать тип датчиков, количество измерительных каналов, необходимую частоту дискретизации и схему синхронизации системы.
Почему стоит купить NI PXIe-4499 в STEM Instruments
Покупка NI PXIe-4499 в STEM Instruments позволяет получить профессиональный 16-канальный модуль National Instruments для высокоточных акустических и вибрационных измерений.
Главное преимущество PXIe-4499 — сочетание 24-битного разрешения, динамического диапазона до 114 дБ, одновременной выборки 16 каналов и частоты дискретизации до 204,8 квыб./с. Встроенное IEPE-кондиционирование позволяет подключать широкий спектр промышленных микрофонов и акселерометров непосредственно к измерительной системе.
Поддержка TEDS, программно выбираемых усилений и автоматически настраиваемых антиалиасинговых фильтров упрощает настройку многоканальной системы и снижает вероятность ошибок при подключении датчиков.
