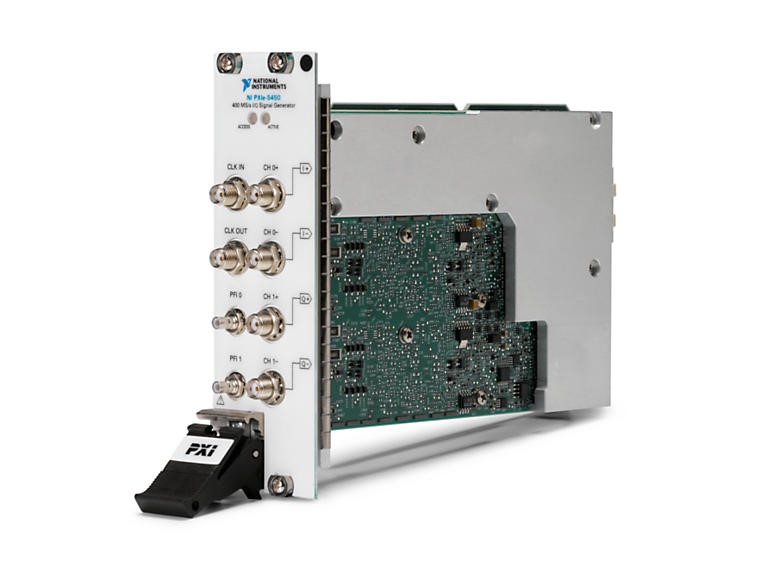

NI PXIe-5450 — 2-канальный генератор произвольных сигналов формата PXI Express, предназначенный для формирования высокоточных дифференциальных I/Q-сигналов и тестирования оборудования с I/Q-интерфейсами. Модуль обеспечивает полосу пропускания до 145 МГц, разрешение ЦАП 16 бит и максимальную частоту обновления до 400 MS/s.
PXIe-5450 оптимизирован для генерации базовых I/Q-сигналов и может использоваться как базовый полосовой компонент в составе векторных ВЧ-генераторов сигналов. Модуль также оснащён встроенной цифровой обработкой сигналов, расширенными возможностями синхронизации и потоковой передачи данных.
NI PXIe-5450 представляет собой высокоскоростной двухканальный генератор произвольных сигналов, разработанный для платформы PXI Express. Основное назначение модуля — генерация дифференциальных I/Q-сигналов для испытаний радиочастотных и телекоммуникационных устройств.
Каждый из двух каналов оснащён 16-битным ЦАП и работает с максимальной частотой дискретизации до 400 MS/s. Аналоговая полоса пропускания составляет до 145 МГц для каждого I и Q-выхода. При использовании внешнего I/Q-модулятора устройство может применяться для формирования более высокочастотных RF-сигналов.
Встроенная обработка сигналов включает фильтры формирования импульсов и интерполяции, управление усилением и смещением, цифровое усиление, а также численно управляемый генератор (NCO) для частотного сдвига. Это позволяет выполнять значительную часть обработки непосредственно внутри измерительного модуля.
PXIe-5450 поддерживает генерацию произвольных форм сигналов, последовательностей, циклическое воспроизведение и потоковую передачу данных. Предусмотрены внешняя синхронизация, синхронизация по PXI и технология TClk для согласованной работы нескольких устройств.
Основные преимущества
• 2 независимых дифференциальных канала I/Q.
• 16-битное разрешение ЦАП.
• Максимальная частота обновления до 400 MS/s.
• Аналоговая полоса пропускания до 145 МГц.
• Оптимизация для базовых I/Q-сигналов.
• Генерация произвольных форм сигналов.
• Встроенная обработка сигналов.
• Фильтры формирования импульсов и интерполяции.
• Управление усилением и смещением.
• Численно управляемый генератор NCO для частотного сдвига.
• Поддержка цифрового усиления.
• До 2 ГБ встроенной памяти формы сигналов в зависимости от конфигурации.
• Поддержка внешней тактовой частоты.
• Синхронизация по PXI и TClk.
• Возможность потоковой передачи данных.
• Два двунаправленных PFI-интерфейса для запуска и событий.
• Подходит для построения базовой полосы в составе RF-векторного генератора.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Генератор произвольных сигналов / I/Q Waveform Generator |
| Форм-фактор | PXI Express |
| Количество каналов | 2 |
| Тип выходов | Дифференциальные I/Q |
| Разрядность ЦАП | 16 бит |
| Максимальная частота дискретизации | 400 MS/s |
| Аналоговая полоса пропускания | До 145 МГц |
| Полоса I/Q baseband | До 120 МГц |
| Максимальная амплитуда | До 1,0 Vpk-pk при нагрузке 100 Ω differential |
| Выходное сопротивление | 50 Ω на канал, 100 Ω дифференциально |
| Связь выхода | DC |
| Генерация произвольных сигналов | Поддерживается |
| Генерация I/Q | Поддерживается |
| Встроенная обработка сигналов | OSP |
| Формирование импульсов | Поддерживается |
| Интерполяционная фильтрация | Поддерживается |
| Управление Gain/Offset | Поддерживается |
| NCO | Поддерживается |
| Цифровое усиление | Поддерживается |
| Встроенная память | До 2 ГБ, в зависимости от конфигурации |
| Синхронизация | PXI, внешняя, TClk |
| Внешняя тактовая частота | Поддерживается |
| PFI | 2 двунаправленных линии |
| Типичные сигналы | I/Q, базовая полоса, произвольные формы сигналов |
| Производитель | National Instruments |
| Модель | PXIe-5450 |
Технические характеристики основаны на документации National Instruments.
Области применения
NI PXIe-5450 применяется для:
• тестирования радиочастотных устройств;
• генерации I/Q-сигналов;
• испытаний оборудования с I/Q-входами;
• формирования базовых полосовых сигналов;
• разработки и тестирования RF-векторных генераторов;
• тестирования систем беспроводной связи;
• разработки телекоммуникационного оборудования;
• моделирования сигналов цифровых систем связи;
• генерации модулированных сигналов;
• тестирования радиопередатчиков и приёмников;
• испытаний компонентов RF-трактов;
• разработки и верификации алгоритмов цифровой обработки сигналов;
• автоматизированного тестирования электронных устройств;
• научно-исследовательских работ в области связи и радиочастотных технологий.
Поддержка программного обеспечения
NI PXIe-5450 поддерживается программной экосистемой National Instruments и предназначен для работы с драйвером NI-FGEN.
Для разработки пользовательских приложений генерации сигналов может использоваться LabVIEW. Модуль также может интегрироваться с другими PXI/PXI Express-инструментами National Instruments для построения комплексных автоматизированных испытательных систем.
Для автоматизации последовательностей тестирования может использоваться NI TestStand. InstrumentStudio и другие инструменты NI могут применяться в зависимости от конфигурации системы и используемых модулей.
Поддержка синхронизации PXI и TClk позволяет объединять несколько генераторов и измерительных устройств в единую систему с согласованными временными параметрами.
Комплект поставки
• Модуль NI PXIe-5450.
• Документация производителя.
• Документация по эксплуатации и безопасности.
• Документация по нормативному соответствию.
Кабели, внешние I/Q-модуляторы, PXI Express-шасси, контроллер и дополнительное программное обеспечение приобретаются отдельно.
Дополнительные аксессуары
Для эксплуатации NI PXIe-5450 могут потребоваться:
• PXI Express-шасси National Instruments;
• PXI Express-контроллер;
• I/Q-модуляторы;
• RF-компоненты и внешние ВЧ-модули;
• коаксиальные кабели и переходники;
• кабели SMA/SMB;
• дополнительные генераторы сигналов;
• анализаторы сигналов;
• синхронизирующие модули;
• LabVIEW;
• NI-FGEN;
• NI TestStand;
• InstrumentStudio.
Выбор аксессуаров зависит от требуемого диапазона частот, типа I/Q-интерфейса, конфигурации RF-тракта и задач испытаний.
Почему стоит купить NI PXIe-5450 в STEM Instruments
Покупка NI PXIe-5450 в STEM Instruments позволяет получить профессиональный двухканальный генератор произвольных I/Q-сигналов National Instruments для построения высокопроизводительных систем тестирования.
Главное преимущество PXIe-5450 — сочетание 16-битного разрешения, частоты дискретизации до 400 MS/s и полосы пропускания до 145 МГц. Благодаря этому модуль подходит для точного формирования широкополосных базовых I/Q-сигналов.
Встроенные функции обработки сигналов позволяют выполнять формирование импульсов, интерполяцию, изменение усиления и смещения и частотный сдвиг с помощью NCO непосредственно в модуле. Это уменьшает необходимость во внешней обработке и упрощает построение испытательной системы.
Важно учитывать, что NI PXIe-5450 является снятым с производства продуктом National Instruments и больше не доступен для нового заказа непосредственно у производителя.
