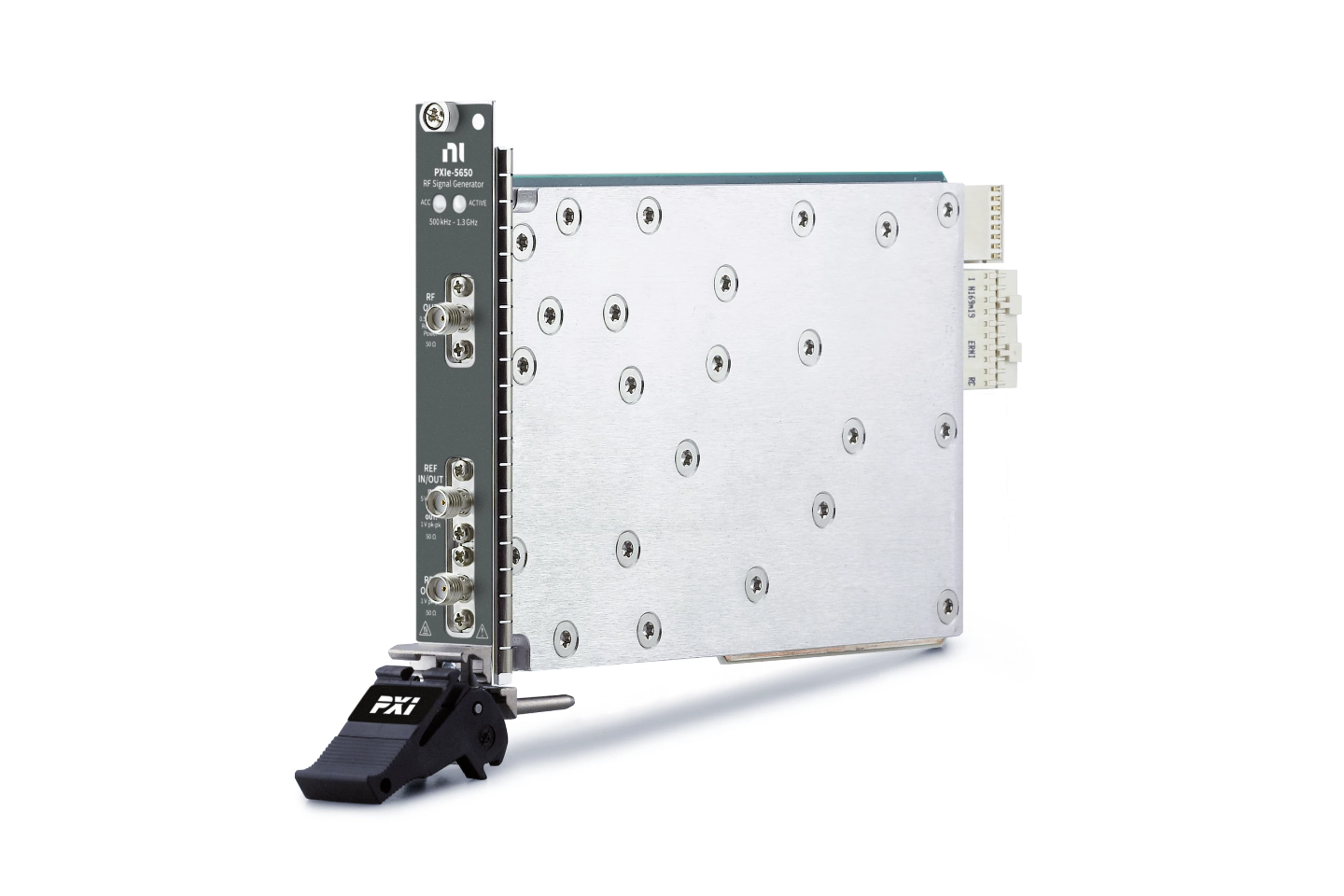

NI PXIe 5650

NI PXI-5650 предназначен для формирования стабильных радиочастотных сигналов в составе автоматизированных измерительных и испытательных систем на базе PXI. Благодаря технологии DDS генератор обеспечивает высокое разрешение установки частоты, быстрые частотные переходы и фазонепрерывное сканирование.
Модуль может использоваться как источник тестового RF-сигнала при характеристике электронных устройств, испытаниях антенн, проведении BER-тестов и формировании тактовых сигналов с нестандартными частотами дискретизации.

 Основные преимущества

·         Диапазон частот 500 кГц…1,3 ГГц.
·         1 RF-выходной канал.
·         Максимальная выходная мощность до +12 дБм.
·         Прямой цифровой синтез DDS.
·         Высокое разрешение установки частоты — менее 3 Гц.
·         Быстрое перестроение частоты.
·         Фазонепрерывное сканирование.
·         Поддержка FM-модуляции.
·         Поддержка 2-FSK.
·         Поддержка OOK.
·         Выходной импеданс 50 Ом.
·         Внутренняя опорная частота 10 МГц.
·         Возможность использования внешней опорной частоты.
·         Форм-фактор PXI, один слот.

Технические характеристики

Параметр	Значение
Модель	NI PXI-5650
Тип устройства	RF-аналоговый генератор сигналов
Форм-фактор	PXI
Количество каналов	1
Диапазон частот	500 кГц…1,3 ГГц
Разрешение частоты	<3 Гц
Максимальная выходная мощность	+12 дБм
Тип сигнала	CW
Технология синтеза	DDS
FM	Да
2-FSK	Да
OOK	Да
Фазонепрерывное сканирование	Да
Выходной импеданс	50 Ом
Внутренняя опорная частота	10 МГц
Количество слотов	1
Типичный срок перестройки	1,5 мс
Производитель	National Instruments

Основные характеристики приведены по технической документации National Instruments.
Частота и перестройка
Генератор работает в диапазоне от 500 кГц до 1,3 ГГц и обеспечивает разрешение установки частоты менее 3 Гц.
Для задач характеристики устройств предусмотрено быстрое перестроение частоты. Типичное время перестройки составляет около 1,5 мс, а режим широкополосной петли позволяет выполнять особенно быстрые изменения частоты.
Выходная мощность
Максимальная выходная мощность NI PXI-5650 составляет +12 дБм при линейной работе.
Диапазон доступной мощности зависит от установленной частоты и режима работы генератора. Поэтому при проектировании измерительной системы фактический уровень выходного сигнала следует выбирать с учётом рабочей частоты.

Поддерживаемые виды модуляции
NI PXI-5650 поддерживает:
·         FM — частотную модуляцию;
·         2-FSK — двоичную частотную манипуляцию;
·         OOK — on-off keying, разновидность амплитудной манипуляции.
Модуляция реализуется с использованием встроенной схемы DDS. Это позволяет применять генератор для испытаний радиочастотных устройств, BER-тестирования, проверки антенн и других задач.

Опорная частота
NI PXI-5650 оснащён внутренним опорным генератором 10 МГц. Также предусмотрены вход и выход внешней опорной частоты.

Основные параметры внутреннего генератора:
·         частота — 10 МГц;
·         начальная точность — ±3 ppm;
·         точность в диапазоне 15…35 °C — ±1 ppm;
·         старение — до ±5 ppm в год.
Вход внешней опорной частоты рассчитан на сигнал 10 МГц.

Фазовый шум
Типичный фазовый шум при отстройке 10 кГц составляет:

Частота несущей	Фазовый шум
100 МГц	< −125 dBc/Гц
500 МГц	< −111 dBc/Гц
1 ГГц	< −105 dBc/Гц

Эти показатели позволяют использовать PXI-5650 в задачах, где требуется стабильный и малошумящий RF-источник.

Программное обеспечение
NI PXI-5650 поставляется с драйвером NI-RFSG, предназначенным для программного управления генератором. Драйвер позволяет настраивать частоту, выходную мощность, режимы модуляции, частотные переходы и другие параметры устройства.
Для автоматизации измерений генератор может интегрироваться в программные комплексы National Instruments и использоваться совместно с LabVIEW.

Области применения
NI PXI-5650 подходит для:
·         автоматизированного RF-тестирования;
·         тестирования радиочастотных компонентов;
·         характеристики фильтров и RF-трактов;
·         испытаний антенн;
·         BER-тестирования;
·         тестирования беспроводных устройств;
·         генерации тактовых сигналов;
·         формирования сигналов промежуточной частоты;
·         разработки систем связи;
·         научно-исследовательских лабораторий;
·         построения автоматизированных испытательных стендов.

Подключение
На передней панели предусмотрены:
·         RF OUT — радиочастотный выход с импедансом 50 Ом;
·         REF IN/OUT — вход/выход опорной частоты 10 МГц.
Модуль устанавливается в совместимое PXI-шасси и занимает один слот.

NI PXI-5650 — профессиональный одноканальный RF-генератор с диапазоном 500 кГц…1,3 ГГц, максимальной выходной мощностью до +12 дБм и разрешением установки частоты менее 3 Гц. Поддержка DDS, FM, 2-FSK и OOK, быстрое перестроение и фазонепрерывное сканирование делают модуль подходящим для RF-тестирования, характеристики компонентов, испытаний антенн и автоматизированных измерительных систем.
