NI PXI-5651 использует технологию прямого цифрового синтеза (DDS), обеспечивающую высокое разрешение установки частоты, быстрые частотные переходы и фазонепрерывное сканирование. Генератор может применяться как источник тестового RF-сигнала в автоматизированных измерительных комплексах и системах функционального тестирования.
Модуль особенно подходит для задач характеристики RF-компонентов, тестирования антенн и проведения BER-тестов. Также он может использоваться для формирования тактовых сигналов с нестандартными частотами, в том числе для сигналов WCDMA на базовой полосе или промежуточной частоте.
Основные преимущества
· Диапазон частот 500 кГц…3,3 ГГц.
· 1 RF-выходной канал.
· Максимальная выходная мощность до +12 дБм.
· Прямой цифровой синтез DDS.
· Высокое разрешение установки частоты.
· Фазонепрерывное сканирование.
· Поддержка частотных скачков.
· FM-модуляция.
· 2-FSK-модуляция.
· OOK-модуляция.
· Выходной импеданс 50 Ом.
· Встроенный опорный генератор 10 МГц.
· Возможность использования внешней опорной частоты.
· Форм-фактор PXI, один слот.
Технические характеристики
| Параметр | Значение |
| Модель | NI PXI-5651 |
| Тип устройства | RF-аналоговый генератор сигналов |
| Форм-фактор | PXI |
| Количество каналов | 1 |
| Диапазон частот | 500 кГц…3,3 ГГц |
| Разрешение частоты | <3 Гц до 1,3 ГГц; <6 Гц от 1,3 до 3,3 ГГц |
| Максимальная выходная мощность | +12 дБм |
| Выходной импеданс | 50 Ом |
| Тип сигнала | CW |
| Технология синтеза | DDS |
| FM | Да |
| 2-FSK | Да |
| OOK | Да |
| Фазонепрерывное сканирование | Да |
| Частотные скачки | Да |
| Внутренняя опорная частота | 10 МГц |
| Количество слотов | 1 |
| Производитель | National Instruments |
Основные параметры подтверждены технической документацией National Instruments.
Выходная мощность
Максимальная выходная мощность зависит от частоты. Для диапазона 50 МГц…1,6 ГГц типичный диапазон выходной мощности составляет примерно от −3,5 до +10 дБм, а для диапазона 1,6…3,3 ГГц — примерно от −2,5 до +8 дБм. При этом максимальная линейная выходная мощность, указанная National Instruments для модели PXI-5651, составляет до +12 дБм.
Поддерживаемые виды модуляции
NI PXI-5651 поддерживает:
· FM — частотную модуляцию;
· 2-FSK — двоичную частотную манипуляцию;
· OOK — on-off keying, разновидность амплитудной манипуляции.
Модуляция реализуется с использованием встроенной схемы DDS. Это позволяет применять генератор для BER-тестирования, испытаний антенн и проверки радиочастотных устройств.
Опорная частота и стабильность
Модуль оснащён внутренним опорным генератором 10 МГц. Предусмотрен также вход внешней опорной частоты 10 МГц, что позволяет синхронизировать генератор с другими измерительными приборами и PXI-модулями.
Типичная стабильность внутренней опорной частоты составляет ±1 ppm в диапазоне температур 15…35 °C, а максимальное старение — ±5 ppm в год.
Фазовый шум
Типичные значения фазового шума при отстройке 10 кГц:
| Частота несущей | Фазовый шум |
| 100 МГц | < −125 dBc/Гц |
| 500 МГц | < −111 dBc/Гц |
| 1 ГГц | < −105 dBc/Гц |
| 2 ГГц | < −98 dBc/Гц |
| 3 ГГц | < −95 dBc/Гц |

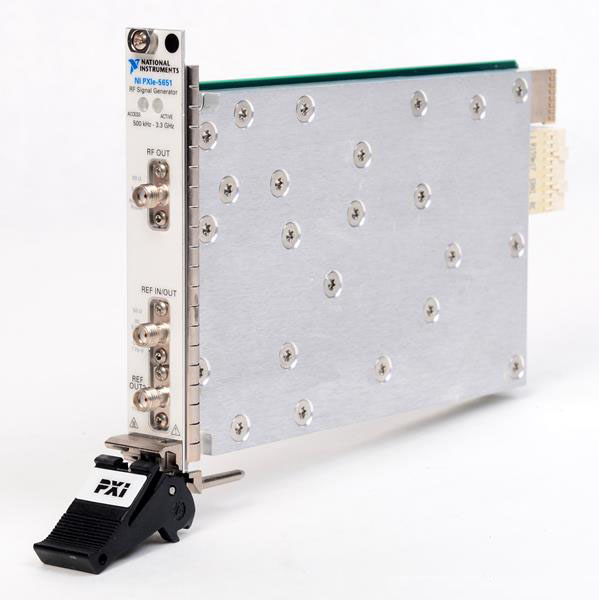

Конструкция и подключение
NI PXI-5651 представляет собой модуль PXI Express формата 3U, занимающий один слот. Габариты модуля составляют приблизительно 21,6 × 13,0 × 2,0 см, масса — около 415 г.
Предусмотрены RF-выход и разъёмы для работы с опорной частотой. Модуль предназначен для установки в совместимое PXI/PXI Express-шасси.
Программное обеспечение
Для программного управления NI PXI-5651 используется драйвер NI-RFSG. Он позволяет задавать частоту, мощность, режимы модуляции, выполнять частотное сканирование и интегрировать генератор в автоматизированные измерительные приложения.
Области применения
NI PXI-5651 подходит для:
· автоматизированного RF-тестирования;
· тестирования радиочастотных компонентов;
· характеристики фильтров и RF-трактов;
· испытаний антенн;
· BER-тестирования;
· тестирования беспроводных устройств;
· генерации тактовых сигналов;
· разработки систем связи;
· формирования сигналов промежуточной частоты;
· лабораторных и научно-исследовательских работ;
· построения автоматизированных испытательных стендов.
NI PXI-5651 — профессиональный одноканальный RF-генератор с диапазоном 500 кГц…3,3 ГГц, максимальной выходной мощностью до +12 дБм и высокоточным синтезом частоты на базе DDS. Поддержка CW, FM, 2-FSK и OOK, а также фазонепрерывного сканирования делает модуль подходящим для RF-тестирования, характеристики компонентов, испытаний антенн и автоматизированных измерительных систем.
