USRP B206mini-I (PN 789156-01) — компактная промышленная SDR-платформа формата Board Only (Только плата) для разработки и интеграции OEM-решений. Поддерживает диапазон частот 70 МГц–6 ГГц, полосу обработки до 56 МГц, оснащена ПЛИС FPGA Xilinx Spartan-6 и интерфейсом USB 3.0 Type-C. Идеально подходит для исследований, встраиваемых систем, беспроводной связи, радиомониторинга и образовательных проектов.

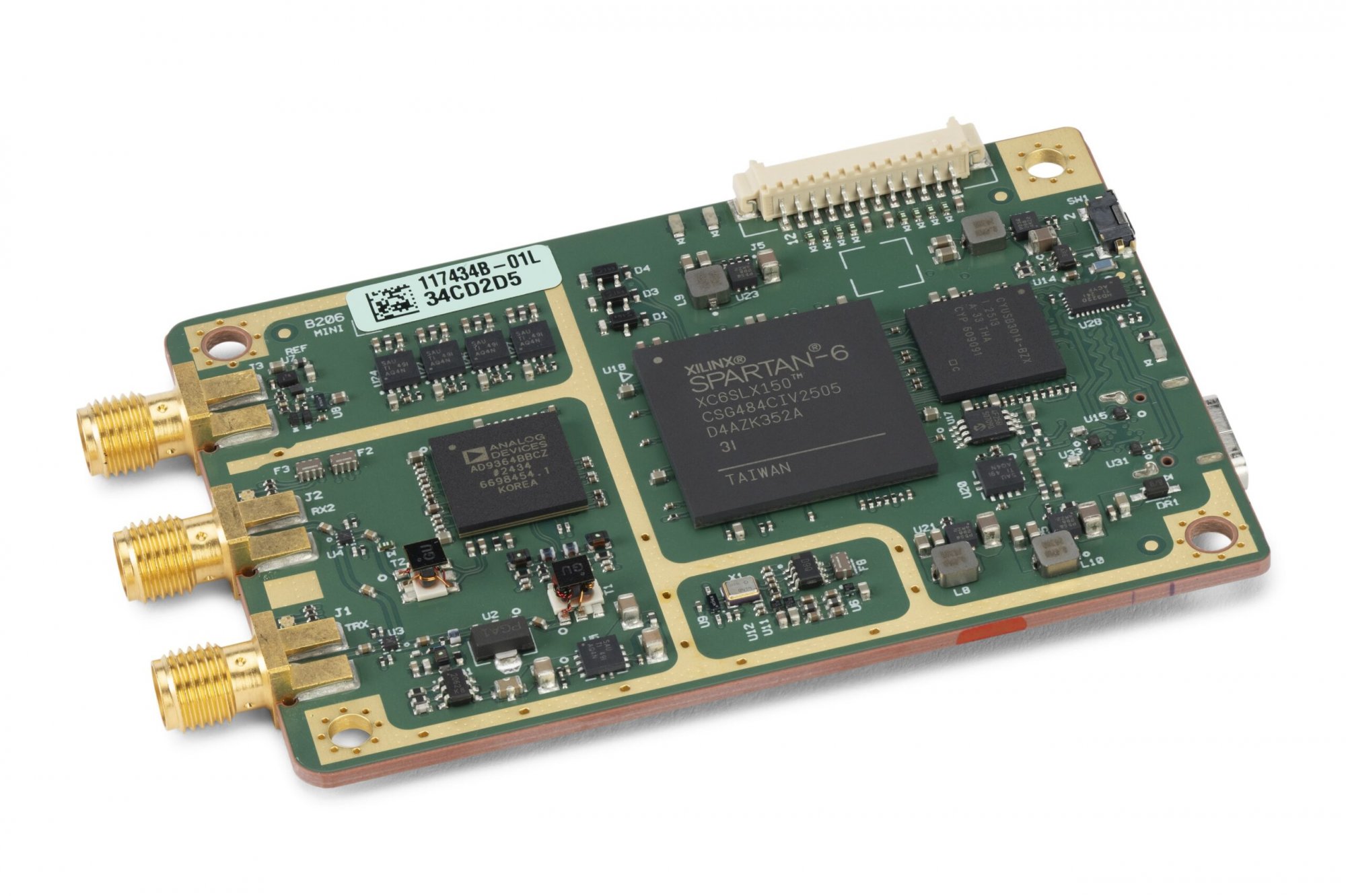

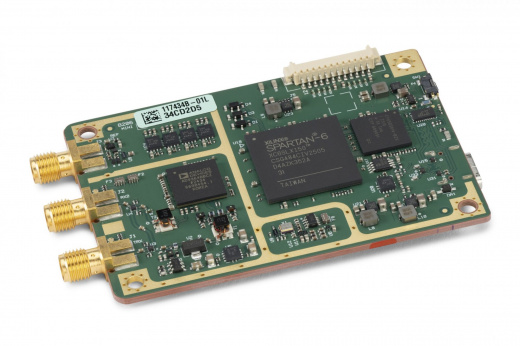

USRP B206mini-I (PN 789156-01) — это компактная промышленная SDR-платформа (Software Defined Radio) серии Ettus Research, разработанная для OEM-интеграции, научных исследований, образовательных проектов и создания специализированных радиотехнических систем. Модель выполнена в формате Board Only (Только плата - без корпуса), что позволяет легко интегрировать устройство в собственные аппаратные комплексы, измерительные стенды и встроенные решения.
Платформа поддерживает непрерывный диапазон частот от 70 МГц до 6 ГГц и обеспечивает мгновенную полосу обработки сигналов до 56 МГц благодаря высокоинтегрированному RF-трансиверу Analog Devices AD9364. Обработка цифровых сигналов осуществляется с помощью промышленной ПЛИС FPGA Xilinx Spartan-6 XC6SLX150, предоставляющей широкие возможности для реализации собственных алгоритмов цифровой обработки сигналов (DSP), аппаратного ускорения и специализированных радиопротоколов. (ettus.com)
Передача данных осуществляется через высокоскоростной интерфейс USB 3.0 Type-C с питанием от шины (Bus Powered), что обеспечивает простое подключение к современным рабочим станциям и ноутбукам без использования внешнего блока питания. Для синхронизации доступны входы внешней опорной частоты 10 МГц и PPS, а также интерфейсы GPIO и JTAG для управления и разработки встроенных решений.
Полная поддержка программной платформы UHD (USRP Hardware Driver) обеспечивает совместимость с GNU Radio, MATLAB, Python, C/C++, LabVIEW и другими популярными средствами разработки SDR-приложений. Благодаря единой программной архитектуре пользователь может без существенных изменений переносить проекты на более производительные платформы семейства USRP.
| Характеристика | Значение |
| Модель | Ettus Research USRP B206mini-I |
| Артикул | 789156-01 |
| Частотный диапазон | 70 МГц – 6 ГГц |
| Полоса мгновенной обработки | до 56 МГц |
| RF-трансивер | Analog Devices AD9364 |
| Количество каналов | 1×1 (1 RX / 1 TX) |
| ПЛИС | Xilinx Spartan-6 XC6SLX150 |
| Максимальная скорость I/Q | 61,44 MS/s |
| Интерфейс подключения | USB 3.0 Type-C |
| Синхронизация | Внешняя 10 МГц, PPS |
| Дополнительные интерфейсы | GPIO, JTAG |
| Питание | От USB (Bus Powered) |
| Форм-фактор | Board Only (только плата, без корпуса) |
• Компактный форм-фактор — размеры платы сопоставимы с визитной карточкой, что удобно для OEM-интеграции.
• Широкий диапазон частот 70 МГц – 6 ГГц, позволяющий работать с большинством современных радиосистем.
• Полоса обработки до 56 МГц для широкополосных SDR-приложений.
• Промышленная ПЛИС FPGA Xilinx Spartan-6, поддерживающая реализацию пользовательских алгоритмов обработки сигналов.
• USB 3.0 Type-C с питанием от шины, обеспечивающий высокую скорость обмена данными и удобное подключение.
• Совместимость с UHD, GNU Radio, MATLAB, Python, LabVIEW и C/C++, что упрощает разработку и перенос проектов между платформами USRP.
• Поддержка внешней синхронизации (10 МГц и PPS) для построения многоканальных и синхронизированных измерительных систем. (ettus.com)
Области применения
Ettus USRP B206mini-I широко применяется для:
• исследований и разработки алгоритмов Software Defined Radio (SDR);
• построения прототипов беспроводных систем связи;
• исследований сетей LTE, 5G, Wi-Fi и IoT;
• разработки систем радиомониторинга и радиопеленгации;
• реализации когнитивных радиосистем;
• образовательных лабораторий по цифровой обработке сигналов;
• OEM-интеграции в специализированное радиоэлектронное оборудование;
• разработки GNSS-, телекоммуникационных и радиолокационных приложений. (ettus.com)
Поддержка программного обеспечения
Ettus USRP B206mini-I поддерживает современную экосистему разработки SDR:
• UHD (USRP Hardware Driver);
• GNU Radio;
• MATLAB и Simulink;
• Python;
• C/C++;
• LabVIEW;
• сторонние SDR-приложения, использующие API UHD.
