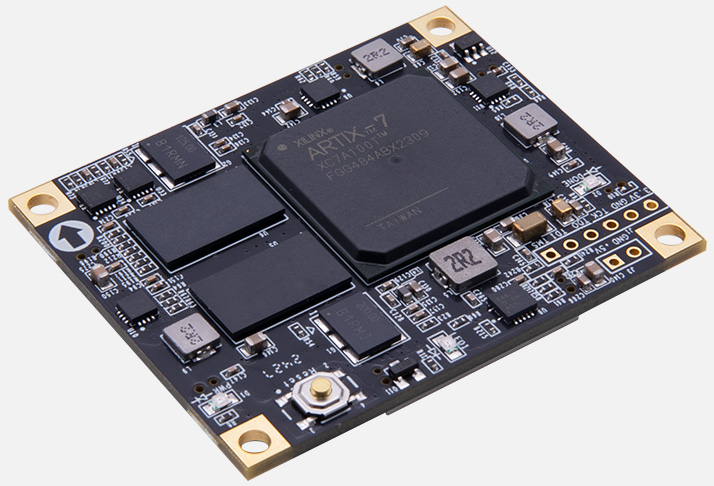

Системный модуль AC7100B

AC7100B (производитель — Alinx) — это модуль типа System‑on‑Module (SoM) на базе FPGA Xilinx Artix‑7 XC7A100T. В отличие от гетерогенных SoC (вроде Zynq), здесь нет процессорной подсистемы с ARM: вся логика реализуется в FPGA, что даёт максимальную гибкость для задач цифровой обработки, высокоскоростных протоколов и плотных интерфейсов.

Ключевое преимущество AC7100B — высокая плотность I/O и быстрые трансиверы при компактном размере: 195 пользовательских линий ввода‑вывода плюс 4 GTP‑канала до 6,6 Гбит/с. Это удобно для реализации PCIe Gen2, мультигигабитных линий, синхронных шин, высокоскоростного захвата данных и интерфейсов к АЦП/ЦАП.

По сравнению с более простыми платами на Spartan‑6 или Cyclone V, AC7100B даёт заметно больше логических ячеек, DSP‑блоков и высокоскоростных каналов — это позволяет реализовывать сложные конвейеры, фильтры, БПФ и аппаратные ускорители. По сравнению с «старшими» Kintex‑7 решениями у него меньше ресурсов и нет встроенного процессора, но при этом он существенно доступнее и проще в освоении для задач, где не требуется ОС и ARM‑ядра.

Основное преимущество AC7100B — компактный SoM с высокой плотностью I/O, быстрыми трансиверами и готовой памятью: модуль позволяет быстро интегрировать мощную FPGA‑логику в собственные изделия без проектирования сложной платы с DDR3 и тактовыми цепями.

Основные преимущества
Высокая плотность ввода‑вывода. 195 FPGA I/O (180×3,3 В + 15×1,5 В) для плотных параллельных шин, GPIO, синхронных интерфейсов и подключения периферии.
Быстрые трансиверы. 4×GTP (до 6,6 Гбит/с) для PCIe Gen2, мультигигабитных каналов, синхронного захвата и высокоскоростной передачи данных.
Готовая память. 1 ГБ DDR3 на 32‑битной шине даёт хорошую пропускную способность для буферизации потоков и хранения таблиц.
Компактный форм‑фактор. Габариты 45×55 мм и 4 board‑to‑board разъёма позволяют легко интегрировать модуль в собственные платы.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Развитая тактовая подсистема. Два дифференциальных генератора (200 МГц для FPGA и 125 МГц для трансиверов) обеспечивают стабильную работу высокоскоростных интерфейсов.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AC7100B
FPGA	Xilinx Artix‑7 XC7A100T‑2FGG484I (28 нм)
Логические ячейки	101 440
Slices	15 850
CLB Flip‑Flops	126 800
Block RAM	135 блоков (по 36 Кб, с ECC)
DSP‑слайсы	240
Трансиверы	4×GTP, до 6,6 Гбит/с
Память	1 ГБ DDR3 SDRAM (32‑бит, до 1600 Мбит/с)
Накопитель	16 МБ (128 Мбит) QSPI Flash
Пользовательские I/O	195 (180×3,3 В + 15×1,5 В), включая дифференциальные пары
Тактовые генераторы	1×200 МГц (для FPGA), 1×125 МГц (для GTP)
Интерфейсы	PCIe Gen2 (через GTP), высокоскоростные линии, синхронные шины, GPIO
Питание	5 В DC (через board‑to‑board разъёмы)
Форм‑фактор	45×55×6 мм, 4×80‑pin board‑to‑board коннектора (Panasonic)
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	FPGA‑SoM без ARM, высокая плотность I/O, быстрые трансиверы, готовая DDR3 и Flash, компактная интеграция

Области применения
Высокоскоростные интерфейсы. Реализация PCIe Gen2, синхронных мультигигабитных шин, захвата данных с АЦП, передачи по дифференциальным линиям.
Цифровая обработка сигналов. Фильтры, БПФ, корреляторы, демодуляторы, аппаратные конвейеры и ускорители с плотным I/O.
Промышленные контроллеры и автоматизация. Синхронное управление приводами, детерминированная обработка сигналов, плотное подключение датчиков и модулей ввода‑вывода.
Измерительные и тестовые системы. Синхронный захват, временная привязка, буферизация в DDR3, передача больших объёмов данных по высокоскоростным каналам.
Встраиваемые решения с высокой плотностью интерфейсов. Компактные модули с большим числом GPIO и быстрыми линиями для интеграции в собственные изделия.
Разработка и отладка IP‑ядер. Создание и валидация собственных ядер для ЦОС, интерфейсов, памяти и конвейеров на реальной платформе.
Учебные и исследовательские проекты. Изучение архитектуры Artix‑7, конвейеров, AXI, высокоскоростных трансиверов и типовых сценариев отладки.

Поддержка и интеграция
Модуль AC7100B рассчитан на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR3, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR3, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR3, QSPI, работы с GTP‑трансиверами, PCIe и высокоскоростными линиями.
Документация. Схемы модуля, распиновка board‑to‑board, рекомендации по проектированию базовой платы, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется установить AC7100B на базовую плату, загрузить референсный проект для проверки DDR3 и GTP, затем отработать типовые сценарии высокоскоростной передачи и PS/PL‑подобных конвейеров (в данном случае вся логика — в PL).

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль AC7100B;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка выводов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Базовая плата, блок питания 5 В, кабели, осциллограф, логический анализатор, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Базовая плата. Плата‑носитель с разъёмами под 4×80‑pin board‑to‑board, стабилизаторами питания, Ethernet, USB, слотами для периферии и разъёмами для высокоскоростных линий.
Блок питания 5 В. С запасом по току для питания модуля и периферии.
Кабели и адаптеры. USB, Ethernet, HDMI/DP (если есть на базовой плате) для подключения ПК, сети и монитора.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества DDR3 и высокоскоростных линий.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации FPGA.
Периферия. Модули АЦП/ЦАП, платы расширения, тестовые модули для отладки высокоскоростных интерфейсов и I/O.

Почему стоит использовать AC7100B для FPGA‑проектов
AC7100B оптимален, когда нужна компактная FPGA‑платформа с высокой плотностью I/O и быстрыми трансиверами без встроенного процессора: модуль даёт баланс между ресурсами, скоростью и удобством интеграции в собственные изделия. Для студентов и преподавателей это хорошая база для изучения Artix‑7, конвейеров и высокоскоростных интерфейсов. Для инженеров — практичное решение для промышленных контроллеров, измерительных систем, высокоскоростных интерфейсов и встраиваемых модулей, где важна плотная коммутация и скорость передачи данных.
