Системный модуль AC7A035

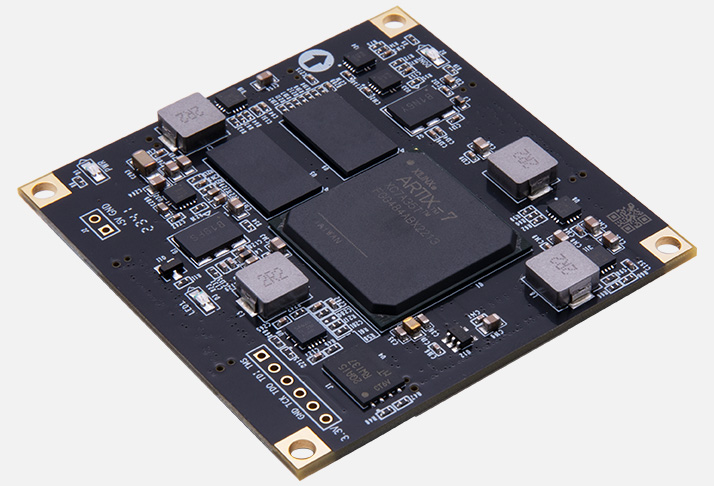

AC7A035 (производитель — Alinx) — это модуль типа System‑on‑Module (SoM) на базе FPGA Xilinx Artix‑7 XC7A35T. В отличие от гетерогенных SoC (вроде Zynq), здесь нет процессорной подсистемы с ARM: вся логика реализуется в FPGA, что даёт максимальную гибкость для задач цифровой обработки, высокоскоростных протоколов и плотных интерфейсов.

Ключевое преимущество AC7A035 — оптимальный баланс ресурсов и стоимости: модуль содержит достаточный объём логических ячеек и DSP‑блоков для реализации фильтров, БПФ, конвейеров и аппаратных ускорителей, плюс 2 быстрых GTP‑трансивера для PCIe Gen2 или мультигигабитных линий. При этом он заметно доступнее более старших решений (вроде XC7A100T в AC7100B) и хорошо подходит для типовых задач прототипирования и обучения.

По сравнению с простыми платами на Spartan‑6 или Cyclone V, AC7A035 даёт заметно больше логических ресурсов, DSP и высокоскоростных каналов — этого хватает для сложных конвейеров и интерфейсов. По сравнению с «старшими» Kintex‑7 решениями у него меньше ресурсов и нет встроенного процессора, но при этом он проще в освоении и экономичнее для задач, где не требуется максимальная производительность.

Основное преимущество AC7A035 — компактный SoM с готовой памятью и трансиверами: модуль позволяет быстро интегрировать FPGA‑логику в собственные изделия без проектирования сложной платы с DDR3 и тактовыми цепями.

Основные преимущества
Сбалансированные ресурсы FPGA. XC7A35T даёт достаточно логических ячеек, DSP и BRAM для реализации фильтров, БПФ, аппаратных конвейеров и типовых IP‑ядер.
Быстрые трансиверы. 2×GTP (до 6,6 Гбит/с) для PCIe Gen2, мультигигабитных каналов, синхронного захвата и высокоскоростной передачи данных.
Готовая память. 512 МБ DDR3 на 32‑битной шине — хорошая пропускная способность для буферизации потоков и хранения таблиц.
Компактный форм‑фактор. Габариты 45×55 мм и 4 board‑to‑board разъёма позволяют легко интегрировать модуль в собственные платы.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Развитая тактовая подсистема. Дифференциальные генераторы (200 МГц для FPGA и 125 МГц для трансиверов) обеспечивают стабильную работу высокоскоростных интерфейсов.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AC7A035
FPGA	Xilinx Artix‑7 XC7A35T‑2FTG256I (28 нм)
Логические ячейки	33 280
Slices	5 200
CLB Flip‑Flops	41 600
Block RAM	70 блоков (по 36 Кб, с ECC)
DSP‑слайсы	90
Трансиверы	2×GTP, до 6,6 Гбит/с
Память	512 МБ DDR3 SDRAM (32‑бит, до 1600 Мбит/с)
Накопитель	16 МБ (128 Мбит) QSPI Flash
Пользовательские I/O	130 (включая дифференциальные пары), уровни 3,3 В / 1,5 В
Тактовые генераторы	1×200 МГц (для FPGA), 1×125 МГц (для GTP)
Интерфейсы	PCIe Gen2 (через GTP), высокоскоростные линии, синхронные шины, GPIO
Питание	5 В DC (через board‑to‑board разъёмы)
Форм‑фактор	45×55×6 мм, 4×80‑pin board‑to‑board коннектора (Panasonic)
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	FPGA‑SoM без ARM, быстрые трансиверы, готовая DDR3 и Flash, компактная интеграция

Области применения
Высокоскоростные интерфейсы. Реализация PCIe Gen2, синхронных мультигигабитных шин, захвата данных с АЦП, передачи по дифференциальным линиям.
Цифровая обработка сигналов. Фильтры, БПФ, корреляторы, демодуляторы, аппаратные конвейеры и ускорители.
Промышленные контроллеры и автоматизация. Синхронное управление приводами, детерминированная обработка сигналов, плотное подключение датчиков и модулей ввода‑вывода.
Измерительные и тестовые системы. Синхронный захват, временная привязка, буферизация в DDR3, передача больших объёмов данных по высокоскоростным каналам.
Встраиваемые решения. Компактные модули с плотным I/O для интеграции в собственные изделия.
Разработка и отладка IP‑ядер. Создание и валидация собственных ядер для ЦОС, интерфейсов, памяти и конвейеров на реальной платформе.
Учебные и исследовательские проекты. Изучение архитектуры Artix‑7, конвейеров, AXI, высокоскоростных трансиверов и типовых сценариев отладки.

Поддержка и интеграция
Модуль AC7A035 рассчитан на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR3, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR3, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR3, QSPI, работы с GTP‑трансиверами, PCIe и высокоскоростными линиями.
Документация. Схемы модуля, распиновка board‑to‑board, рекомендации по проектированию базовой платы, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется установить AC7A035 на базовую плату, загрузить референсный проект для проверки DDR3 и GTP, затем отработать типовые сценарии высокоскоростной передачи и конвейерной обработки.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль AC7A035;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка выводов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Базовая плата, блок питания 5 В, кабели, осциллограф, логический анализатор, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Базовая плата. Плата‑носитель с разъёмами под 4×80‑pin board‑to‑board, стабилизаторами питания, Ethernet, USB, слотами для периферии и разъёмами для высокоскоростных линий.
Блок питания 5 В. С запасом по току для питания модуля и периферии.
Кабели и адаптеры. USB, Ethernet, HDMI/DP (если есть на базовой плате) для подключения ПК, сети и монитора.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества DDR3 и высокоскоростных линий.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации FPGA.
Периферия. Модули АЦП/ЦАП, платы расширения, тестовые модули для отладки высокоскоростных интерфейсов и I/O.

Почему стоит использовать AC7A035 для FPGA‑проектов
AC7A035 оптимален, когда нужна компактная FPGA‑платформа с быстрыми трансиверами и готовой памятью без встроенного процессора: модуль даёт баланс между ресурсами, скоростью и удобством интеграции в собственные изделия. Для студентов и преподавателей это хорошая база для изучения Artix‑7, конвейеров и высокоскоростных интерфейсов. Для инженеров — практичное решение для промышленных контроллеров, измерительных систем, высокоскоростных интерфейсов и встраиваемых модулей, где важна плотная коммутация и скорость передачи данных при умеренном бюджете.
