Системный модуль AC7K325B

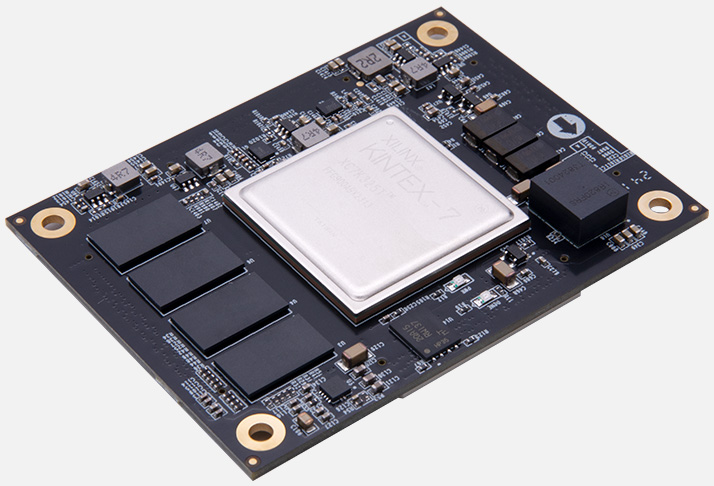

AC7K325B (производитель — Alinx) — это модуль типа System‑on‑Module (SoM) на базе FPGA Xilinx Kintex‑7 XC7K325T. В отличие от решений на Artix‑7, здесь существенно выше производительность DSP‑блоков и скорость трансиверов, а 64‑битная шина DDR3 даёт повышенную пропускную способность памяти. Модуль не содержит процессорной подсистемы с ARM: вся логика реализуется в FPGA, что обеспечивает максимальную гибкость для задач цифровой обработки, высокоскоростных протоколов и плотных интерфейсов.

Ключевое преимущество AC7K325B — высокая пропускная способность и вычислительная плотность: модуль оптимален для задач, где критичны не только логические ресурсы, но и скорость передачи данных, производительность ЦОС и количество линий ввода‑вывода. Это позволяет реализовывать аппаратные ускорители для БПФ, многоканальных фильтров, демодуляции, обработки потоков с АЦП, а также интерфейсы уровня PCIe Gen2, 10 GbE, Aurora.

По сравнению с модулями на Artix‑7 (вроде AC7A200 или AC7200) AC7K325B даёт заметно больше DSP‑ресурсов, существенно более быстрые и многочисленные трансиверы (16×GTX вместо 4–8×GTP) и повышенную пропускную способность памяти. По сравнению с M4EV он предлагает большее количество трансиверов и более плотную конфигурацию высокоскоростных каналов — это важно для сетевых, телекоммуникационных и измерительных систем с большим числом параллельных линков. При этом модуль остаётся компактным SoM с готовой памятью, тактовой подсистемой и разъёмами для интеграции в собственные изделия.

Основное преимущество AC7K325B — платформа для задач с высокой пропускной способностью и интенсивным обменом данными: модуль позволяет быстро внедрить мощную FPGA‑логику без проектирования сложной платы с высокоскоростной памятью и тактированием.

Основные преимущества
Высокая производительность ЦОС. Большое количество DSP‑слайсов и оптимизированная архитектура Kintex‑7 — идеально для многоканальной обработки, БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Очень быстрые и многочисленные трансиверы. 16×GTX (до 12,5 Гбит/с) для PCIe Gen2, 10 GbE, Aurora, мультигигабитных каналов и синхронной передачи данных.
Высокая пропускная способность памяти. 2 ГБ DDR3 на 64‑битной шине — удобно для буферизации больших потоков, хранения таблиц и временных данных.
Высокая плотность I/O. ~276 пользовательских линий, включая дифференциальные пары, — для плотных параллельных шин, GPIO, синхронных интерфейсов и подключения периферии.
Компактный форм‑фактор. Габариты ~80×60 мм и 4×board‑to‑board разъёма позволяют легко интегрировать модуль в собственные платы.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Развитая тактовая подсистема. Дифференциальные генераторы для FPGA и трансиверов обеспечивают стабильную работу высокоскоростных интерфейсов.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AC7K325B
FPGA	Xilinx Kintex‑7 XC7K325T‑2FFG900I (28 нм)
Логические ячейки	~325 000
Slices	~50 625
CLB Flip‑Flops	~405 000
Block RAM	~220 блоков (по 36 Кб, с ECC)
DSP‑слайсы	~840
Трансиверы	16×GTX, до 12,5 Гбит/с
Память	2 ГБ DDR3 SDRAM (64‑бит, высокая пропускная способность)
Накопитель	16 МБ (128 Мбит) QSPI Flash
Пользовательские I/O	~276 (включая дифференциальные пары), уровни 3,3 В / 1,5 В
Тактовые генераторы	Дифференциальные генераторы (для FPGA и GTX)
Интерфейсы	PCIe Gen2 (через GTX), 10 GbE‑подобные каналы, Aurora, высокоскоростные линии, синхронные шины, GPIO
Питание	5 В DC (через board‑to‑board разъёмы)
Форм‑фактор	~80×60×6 мм, 4×80‑pin board‑to‑board коннектора
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	FPGA‑SoM без ARM, высокая пропускная способность, большое число трансиверов, готовая DDR3 и Flash, компактная интеграция

Области применения
Телекоммуникации и сетевые системы. Реализация 10 GbE, PCIe Gen2, Aurora, аппаратных ускорителей протоколов, обработки пакетов и потоков, агрегации каналов.
Радиоизмерительные и тестовые системы. Обработка многоканальных потоков с высокоскоростных АЦП, векторный анализ, захват ВЧ‑сигналов, спектральный анализ, калибровка трактов.
Цифровая обработка сигналов. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры и ускорители.
Промышленные и научные системы. Синхронный захват и буферизация больших объёмов данных, временная привязка, детерминированная обработка, хранение длительных записей.
Встраиваемые решения. Компактные модули с высокой плотностью I/O и высокой пропускной способностью для интеграции в собственные изделия.
Разработка и отладка IP‑ядер. Создание и валидация собственных ядер для ЦОС, интерфейсов, памяти и конвейеров на реальной платформе.
Учебные и исследовательские проекты. Изучение архитектуры Kintex‑7, высокоскоростных интерфейсов, сложных конвейеров и ЦОС на реальных задачах.

Поддержка и интеграция
Модуль AC7K325B рассчитан на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR3, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR3, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR3, QSPI, работы с GTX‑трансиверами, PCIe и высокоскоростными линиями.
Документация. Схемы модуля, распиновка board‑to‑board, рекомендации по проектированию базовой платы, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется установить AC7K325B на базовую плату, загрузить референсный проект для проверки DDR3 и GTX, затем отработать типовые сценарии высокоскоростной передачи и конвейерной обработки.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль AC7K325B;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка выводов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Базовая плата, блок питания 5 В, кабели, осциллограф, логический анализатор, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Базовая плата. Плата‑носитель с разъёмами под 4×80‑pin board‑to‑board, стабилизаторами питания, Ethernet, USB, слотами для периферии и разъёмами для высокоскоростных линий.
Блок питания 5 В. С запасом по току для питания модуля и периферии (учитывая высокую нагрузку от DDR3 и 16 трансиверов).
Кабели и адаптеры. USB, Ethernet, SFP/SFP+ (если есть на базовой плате) для подключения ПК, сети и оптических модулей.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества DDR3 и высокоскоростных линий.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации FPGA.
Периферия. Модули АЦП/ЦАП, платы расширения, тестовые модули для отладки высокоскоростных интерфейсов и I/O.

Почему стоит использовать AC7K325B для FPGA‑проектов
AC7K325B оптимален, когда нужны высокая вычислительная мощность ЦОС (большое количество DSP), высокая пропускная способность памяти (64‑бит DDR3) и особенно большое число высокоскоростных трансиверов (16×GTX до 12,5 Гбит/с): модуль даёт баланс между ресурсами, скоростью и удобством интеграции в собственные изделия. Для студентов и преподавателей это платформа для изучения Kintex‑7 и сложных высокоскоростных задач. Для инженеров — практичное решение для телекоммуникаций, радиоизмерений, измерительных систем и встраиваемых модулей, где важны пропускная способность, скорость и детерминизм.
