Системный модуль AC7Z045

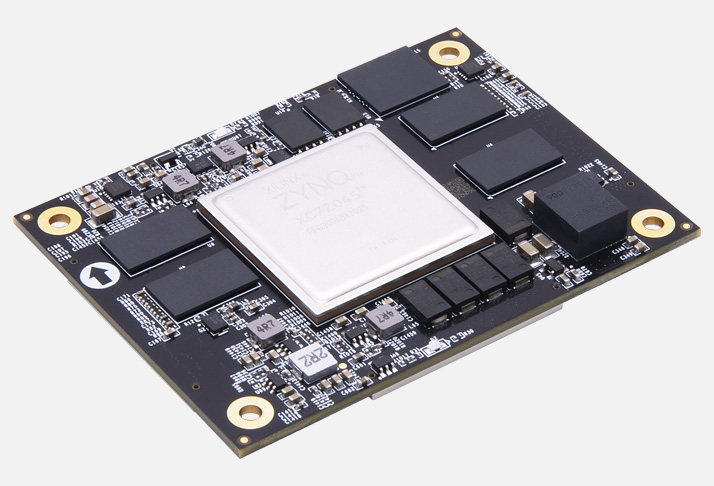

Системный модуль AC7Z045 (производитель — Alinx) — это System‑on‑Module (SoM) на базе SoC Xilinx Zynq‑7000 серии XC7Z045, объединяющей двухъядерный ARM Cortex‑A9 и программируемую логику FPGA семейства Kintex‑7 (28 нм). В отличие от решений на Artix‑7, здесь существенно выше плотность логических ресурсов, количество DSP‑блоков и производительность высокоскоростных трансиверов — это делает модуль подходящим для задач с высокими требованиями к пропускной способности и вычислительной мощности.

В отличие от отладочных плат (AXU‑серия) AC7Z045 ориентирован на встраивание в серийные изделия: вся вычислительная часть (чип, память, тактирование, стабилизаторы) размещена на модуле, а интерфейсы выводятся на пользовательскую несущую плату через 4 высокоплотных межплатных разъёма. По сравнению с AC7Z035B и AC7015B у AC7Z045 более мощная FPGA‑часть (Kintex‑7 вместо Artix‑7), удвоенная пропускная способность трансиверов (16 GTX против 8) и расширенные возможности высокоскоростной коммутации (PCIe Gen2×8).

Основное преимущество AC7Z045 — высокая производительность гибридной системы при компактном форм‑факторе SoM: можно реализовать на FPGA сложные алгоритмы обработки потоков, а на ARM — сетевой стек, управление и интерфейсы пользователя, затем перенести решение на собственную плату для серийного выпуска.

Основные преимущества
Высокая FPGA‑производительность. Kintex‑7 даёт больше логических ячеек, DSP‑блоков и BRAM по сравнению с Artix‑7 — подходит для сложных ЦОС, видеообработки, аппаратной реализации протоколов и высокоскоростной коммутации.
Гибридная архитектура ARM+FPGA. Cortex‑A9 решает задачи ОС, сетевого стека и высокоуровневой логики, FPGA — детерминированную обработку, аппаратную акселерацию и работу с жёсткими временными требованиями.
Высокоскоростные интерфейсы. 8 трансиверов GTX до 12,5 Гбит/с и PCIe Gen2×8 позволяют строить системы с потоковой обработкой видео, высокоскоростной передачей данных и кластеризацией модулей.
Раздельная память DDR3. 1 ГБ на стороне PS (для ARM) и 1 ГБ на стороне PL (для FPGA) повышает пропускную способность и снижает конкуренцию за ресурсы при интенсивных потоках.
Компактность и встраиваемость. Форм‑фактор SoM позволяет интегрировать модуль в собственные изделия, контролируя габариты, компоновку и набор интерфейсов.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Совместимость с экосистемой Xilinx. Поддержка Vivado (FPGA) и Vitis (ARM), готовые BSP, референсные проекты и IP‑блоки ускоряют старт и перенос решений.
Упрощение сертификации и серийного производства. Использование типового SoM снижает риски и сроки разработки, упрощает прохождение испытаний и сертификацию конечного изделия.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AC7Z045
Система на кристалле	Xilinx Zynq‑7000 XC7Z045 (2×Cortex‑A9 + FPGA Kintex‑7)
Логические ячейки (FPGA)	Уровень XC7Z045 (Kintex‑7), высокая плотность для сложных алгоритмов
DSP‑блоки (FPGA)	Большое количество для ресурсоёмких ЦОС (БПФ, фильтры, корреляция, демодуляция)
BRAM (FPGA)	Достаточный объём для буферизации потоков и таблиц при интенсивной обработке
Память	1 ГБ DDR3 SDRAM (PS) + 1 ГБ DDR3 SDRAM (PL)
Накопитель	8 ГБ eMMC + 64 МБ QSPI Flash
Интерфейсы (через коннекторы модуля)	PCIe Gen2×8 (PL), 8×GTX трансиверов до 12,5 Гбит/с, Gigabit Ethernet, MIO/GPIO, I2C, SPI, UART
Расширение	4×высокоскоростных межплатных разъёма для установки на несущую плату
Питание	5 В DC (стабилизированные напряжения формируются внутри модуля)
Форм‑фактор	System‑on‑Module, габариты ~80×60 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	Раздельная логика PS/PL, раздельные шины памяти, оптимизированная разводка высокоскоростных линий, поддержка DMA и AXI‑шин высокой пропускной способности

Области применения
Телекоммуникации и сетевые устройства. Реализация аппаратных ускорителей обработки пакетов, коммутации, кодирования/декодирования, криптографии на FPGA при управлении на ARM.
Видео- и обработка изображений. Потоковая обработка видео 4K, аппаратная реализация кодеков, конвейеры обработки изображений, компьютерное зрение с жёсткими требованиями к задержкам.
Измерительные и радиоизмерительные системы. Высокоскоростной захват и обработка сигналов, реализация векторных анализаторов, SDR‑приёмников/передатчиков, синхронизированных многоканальных стендов.
Промышленные контроллеры и автоматизация. Высокоскоростные контуры управления, детерминированная обработка данных, интеграция с высокоскоростными шинами и интерфейсами.
Системы сбора данных и мониторинга. Синхронный захват данных с нескольких каналов, временная привязка, буферизация больших потоков, передача по сети и визуализация.
Тестовые и испытательные стенды. Реализация сценариев с высокой пропускной способностью, аппаратной эмуляцией протоколов, генерацией и анализом тестовых последовательностей.
Серийные изделия на базе Zynq. Перенос решений с отладочных стендов на собственные платы, сокращение сроков разработки и упрощение сертификации.
Учебные и исследовательские проекты. Изучение высокопроизводительных FPGA, высокоскоростных интерфейсов, PCIe, трансиверов и гибридных систем ARM+FPGA.

Поддержка и интеграция
Модуль AC7Z045 рассчитан на разработку в Vivado (для FPGA) и Vitis (для ARM):
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для памяти, AXI‑шин, PCIe, GTX трансиверов, Ethernet.
Vitis Platform/Application. Создание загрузочных образов, запуск Linux/RTOS, разработка приложений на ARM, организация взаимодействия PS–PL.
IP‑блоки и шаблоны. Готовые IP для PCIe, памяти, высокоскоростных трансиверов, интерфейсов ввода‑вывода, AXI‑шин.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности AXI, отладка PCIe.
Референсные проекты. Примеры инициализации DDR3 (PS/PL), eMMC, QSPI; работы с PCIe, GTX, Ethernet; сценарии потоковой обработки, конвейеров, передачи данных по AXI.
Документация. Схемы модуля, распиновка разъёмов, рекомендации по проектированию несущей платы (включая высокоскоростную разводку), примеры сценариев тестирования и инициализации, BSP для Linux.
Для старта рекомендуется использовать референсную несущую плату (если доступна) либо спроектировать собственную плату с учётом рекомендаций по питанию, согласованию импеданса и разводке высокоскоростных линий. После этого достаточно подать 5 В, подключить ПК по USB (UART) и Ethernet, загрузить референсный образ ОС и проверить базовые сценарии.

Комплект поставки (стандартный)
В стандартный комплект входят:
системный модуль AC7Z045;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка разъёмов, рекомендации по проектированию несущей платы, BSP и инструкции по запуску Linux);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для FPGA, Vitis‑проекты для ARM, примеры взаимодействия PS–PL, работы с PCIe/GTX, ЦОС‑алгоритмов).
Несущая плата, блок питания, кабели, осциллограф, анализатор спектра, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Референсная или собственная несущая плата. Для вывода интерфейсов, подключения периферии и питания модуля; критически важна корректная разводка высокоскоростных линий (GTX, PCIe).
Блок питания 5 В. Стабильный источник с запасом по току для модуля и подключаемых устройств.
Кабели и адаптеры. Ethernet, USB, PCIe‑адаптеры, тестовые кабели для проверки трансиверов.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества интерфейсов и отладки взаимодействия PS–PL.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации FPGA и приложений на ARM.

Почему стоит использовать AC7Z045 для высокопроизводительных изделий и прототипирования
AC7Z045 оптимален, когда нужны высокая пропускная способность, мощные FPGA‑ресурсы и детерминизм: модуль сохраняет всю вычислительную часть (ARM+FPGA, раздельную память, накопитель, тактирование), а разработчик управляет только внешними интерфейсами и корпусом. Для инженеров это способ реализовать сложные алгоритмы на FPGA и перенести решение на серийную плату. Для команд, ориентированных на высокопроизводительные системы, AC7Z045 даёт баланс между возможностями Kintex‑7 и компактным форм‑фактором SoM. Для преподавателей и студентов модуль полезен для изучения высокоскоростных интерфейсов, PCIe и сложных конвейеров обработки данных.
