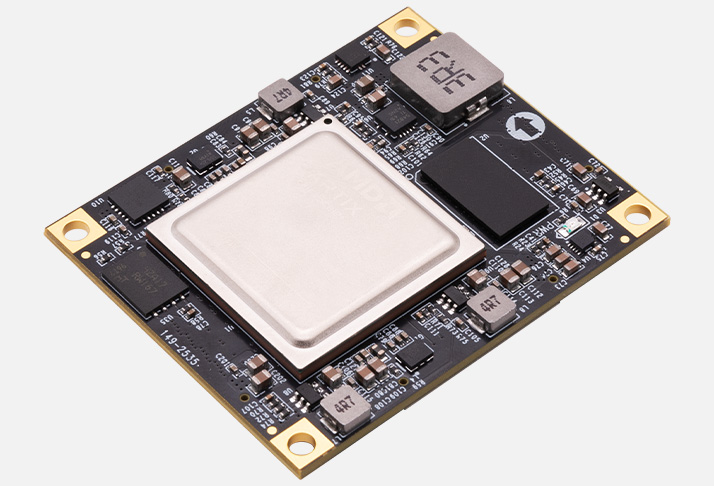

Системный модуль ACAU25

ACAU25 (производитель — Alinx) — компактный System‑on‑Module (SoM) на базе FPGA AMD/Xilinx Artix UltraScale+ (XCAU25P). В отличие от решений на Kintex‑7 или Artix‑7, здесь используется 16‑нм архитектура с повышенной плотностью логики, улучшенной энергоэффективностью и более быстрыми трансиверами GTH (до 16,3 Гбит/с). Модуль не содержит процессорной подсистемы ARM: вся логика реализуется в FPGA, что даёт максимальную гибкость для задач высокоскоростной обработки и плотных интерфейсов.

Ключевое преимущество ACAU25 — повышенная вычислительная мощность при компактных габаритах: по сравнению с ACAU15 модуль имеет больше логических ресурсов и DSP‑слайсов, что полезно для сложных фильтров, многоканальных БПФ, корреляторов и аппаратных конвейеров. Наличие PCIe Gen4×4, 12 трансиверов GTH и 1 ГБ быстрой DDR4 позволяет строить системы с высокой пропускной способностью (видео, сетевые ускорители, конвертеры интерфейсов). 174 линии I/O (72 HD + 102 HP) дают плотную разводку на базовой плате.

По сравнению с Kintex‑7‑решениями ACAU25 выигрывает по скорости трансиверов, энергоэффективности и плотности DSP‑блоков, а по сравнению с более простыми Artix‑7 — по ресурсам и пропускной способности интерфейсов. При этом модуль остаётся компактным SoM с готовой памятью, тактированием и разъёмами для интеграции в собственные изделия.

Основное преимущество ACAU25 — готовая FPGA‑платформа для высоконагруженных встраиваемых задач: можно быстро внедрить сложную логику без проектирования платы с высокоскоростной памятью и сложной разводкой.

Основные преимущества
Современная 16‑нм архитектура. Artix UltraScale+ обеспечивает лучшую энергоэффективность и плотность логики по сравнению с 28‑нм Kintex‑7 при высокой производительности.
Быстрые трансиверы. 12×GTH до 16,3 Гбит/с — для высокоскоростных каналов, оптических модулей, видеоинтерфейсов и сетевых линков.
Современный интерфейс памяти. 1 ГБ DDR4 на 16‑битной шине (2400 Мбит/с) — высокая пропускная способность и энергоэффективность.
PCIe Gen4×4. Поддержка современного стандарта PCIe для подключения к хост‑системам, NVMe, ускорителям и высокоскоростным устройствам.
Повышенные вычислительные ресурсы. По сравнению с ACAU15 — больше логических ячеек и DSP‑слайсов для сложных алгоритмов ЦОС и аппаратных конвейеров.
Высокая плотность I/O. 174 пользовательских линии (включая HD и HP) — для плотных параллельных шин, GPIO, синхронных интерфейсов и подключения периферии.
Компактный форм‑фактор. Габариты 55×45 мм и 4×80‑pin board‑to‑board разъёма позволяют легко интегрировать модуль в собственные платы.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Развитая тактовая подсистема. Дифференциальные генераторы для FPGA, DDR4 и трансиверов обеспечивают стабильную работу высокоскоростных интерфейсов.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	ACAU25
FPGA	AMD/Xilinx Artix UltraScale+ XCAU25P‑2FFVB676I (16 нм)
Логические ячейки	~308 000
CLB Flip‑Flops	~282 000
CLB LUTs	~141 000
Block RAM	~10,5 Мб (300 блоков по 36 Кб, с ECC)
DSP‑слайсы	1 200
Трансиверы	12×GTH, до 16,3 Гбит/с
Память	1 ГБ DDR4 SDRAM (16‑бит, 2400 Мбит/с)
Накопитель	32 МБ (256 Мбит) QSPI Flash
Пользовательские I/O	174 (72 HD + 102 HP), уровни 3,3 В / 1,8 В
Интерфейсы	PCIe Gen4×4, GTH‑каналы, GPIO, SelectIO
Питание	12 В DC (через board‑to‑board разъёмы)
Форм‑фактор	55×45×6,8 мм, 4×80‑pin board‑board коннектора
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	FPGA‑SoM без ARM, быстрые GTH‑трансиверы, DDR4, PCIe Gen4, повышенная плотность DSP, компактная интеграция

Области применения
Высокопроизводительная ЦОС. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры и ускорители.
Машинное зрение и обработка видео. Реализация конвейеров для видео, конвертеров интерфейсов, предобработки изображений, аппаратных фильтров и ускорителей.
Радиоизмерительные и тестовые системы. Синхронный захват и буферизация больших объёмов данных, временная привязка, детерминированная обработка, хранение временных данных.
Защищённые сетевые системы. Аппаратные ускорители шифрования, анализа трафика, фильтрации пакетов, шлюзов и межсетевых экранов.
Встраиваемые системы с высокоскоростными интерфейсами. Подключение NVMe, оптических модулей, высокоскоростных АЦП/ЦАП, реализация протоколов с низкой задержкой.
Промышленные и научные системы. Обработка многоканальных потоков, аппаратные фильтры, демодуляторы, конвейеры для сенсоров и камер.
Разработка и отладка IP‑ядер. Создание и валидация собственных ядер для высокоскоростных интерфейсов, памяти и конвейеров на реальной платформе.
Учебные и исследовательские проекты. Изучение архитектуры Artix UltraScale+, высокоскоростных трансиверов, PCIe Gen4 и сложных конвейеров на реальных задачах.
Медицинские и измерительные системы. Обработка многоканальных сигналов, аппаратные фильтры, конвейеры для сенсоров, ускорители алгоритмов.

Поддержка и интеграция
Модуль ACAU25 рассчитан на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с GTH‑трансиверами и PCIe Gen4.
Документация. Схемы модуля, распиновка board‑to‑board, рекомендации по проектированию базовой платы, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется установить ACAU25 на совместимую базовую плату (например, AXAU25), загрузить референсный проект для проверки DDR4 и GTH, затем отработать типовые сценарии высокоскоростной передачи и конвейерной обработки.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль ACAU25;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка выводов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Базовая плата, блок питания 12 В, кабели, осциллограф, логический анализатор, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Базовая плата. Плата‑носитель с разъёмами под 4×80‑pin board‑to‑board, стабилизаторами питания, PCIe‑слотом, Ethernet, USB, SFP/SFP+ и разъёмами для высокоскоростных линий.
Блок питания 12 В. С запасом по току для питания модуля и периферии (учитывая нагрузку от DDR4 и 12 трансиверов).
Кабели и адаптеры. USB, Ethernet, PCIe‑кабели, SFP‑модули (если есть на базовой плате) для подключения ПК, сети и оптических модулей.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества DDR4 и высокоскоростных линий.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации FPGA.
Периферия. Модули АЦП/ЦАП, платы расширения, тестовые модули для отладки высокоскоростных интерфейсов и I/O.

Почему стоит использовать ACAU25 для FPGA‑проектов
ACAU25 оптимален, когда нужны современные высокоскоростные интерфейсы (PCIe Gen4, GTH до 16,3 Гбит/с), быстрая память DDR4, повышенная вычислительная мощность (1 200 DSP‑слайсов) и плотная разводка I/O при компактных габаритах. Модуль даёт баланс между ресурсами, скоростью и удобством интеграции в собственные изделия. Для студентов и преподавателей это платформа для изучения Artix UltraScale+ и сложных высокоскоростных задач. Для инженеров — практичное решение для ЦОС, машинного зрения, защищённых сетей, встраиваемых модулей и систем с высокой пропускной способностью.
