Системный модуль ACKU040

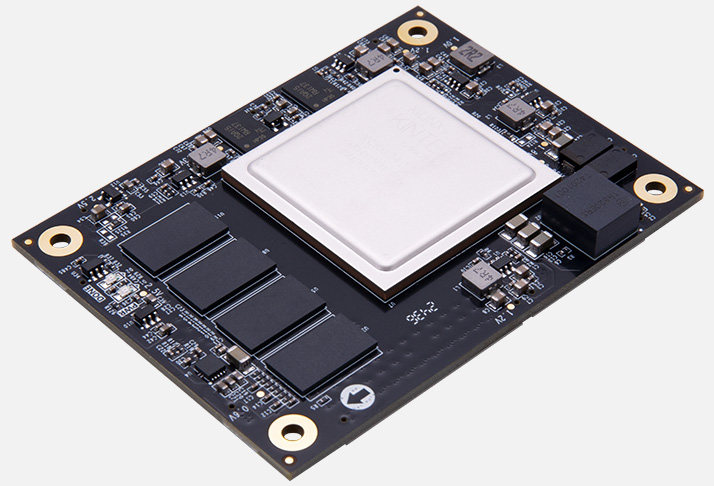

ACKU040 (производитель — Alinx) — компактный System‑on‑Module (SoM) на базе FPGA AMD/Xilinx Kintex UltraScale (XCKU040). В отличие от решений на Artix UltraScale+ (вроде ACAU25) или Kintex‑7, здесь используется более мощная архитектура Kintex UltraScale с повышенной плотностью DSP‑блоков и расширенными трансиверными возможностями: 20 GTH до 12,5 Гбит/с и 3 линии PCIe Gen3×8. Модуль не содержит процессорной подсистемы ARM: вся логика реализуется в FPGA, что даёт максимальную гибкость для задач высокоскоростной обработки и плотных интерфейсов.

Ключевое преимущество ACKU040 — высокая вычислительная и пропускная способность при компактных габаритах: 1 920 DSP‑слайсов и большой объём быстрой памяти (4 ГБ DDR4) позволяют реализовывать сложные конвейеры ЦОС, многоканальные фильтры, БПФ и обработку видео 4K/8K. Наличие 359 линий I/O (104 HR на 3,3 В + 255 HP на 1,8 В) и 20 трансиверов даёт плотную интеграцию с высокоскоростными АЦП/ЦАП, оптикой и сетевыми интерфейсами.

По сравнению с ACAU25 модуль выигрывает по количеству DSP, объёму памяти и трансиверным ресурсам, а по сравнению с Kintex‑7‑решениями — по скорости интерфейсов, энергоэффективности и плотности логики. При этом модуль остаётся компактным SoM с готовой памятью, тактированием и разъёмами для интеграции в собственные изделия.

Основное преимущество ACKU040 — готовая FPGA‑платформа для высоконагруженных встраиваемых задач: можно быстро внедрить сложную логику без проектирования платы с высокоскоростной памятью и сложной разводкой.

Основные преимущества
Высокая вычислительная мощность. 1 920 DSP‑слайсов, ~530 тыс. логических ячеек и 21,1 Мб Block RAM — для сложных фильтров, многоканального БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Быстрые трансиверы. 20×GTH до 12,5 Гбит/с — для оптических модулей, видеоинтерфейсов, сетевых линков и синхронной передачи данных.
Современный интерфейс памяти. 4 ГБ DDR4 на 64‑битной шине (2400 Мбит/с) — высокая пропускная способность и энергоэффективность для буферизации больших потоков.
Расширенные PCIe‑возможности. 3×PCIe Gen3×8 — для подключения к хост‑системам, NVMe, ускорителям и высокоскоростным устройствам.
Высокая плотность I/O. 359 пользовательских линий (104 HR + 255 HP) — для плотных параллельных шин, GPIO, синхронных интерфейсов и подключения периферии.
Компактный форм‑фактор. Габариты 80×60×9,7 мм и board‑to‑board‑разъёмы (4×120‑pin + 2×80‑pin) позволяют легко интегрировать модуль в собственные платы.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Развитая тактовая подсистема. Дифференциальный генератор 200 МГц для FPGA, DDR4 и трансиверов обеспечивает стабильную работу высокоскоростных интерфейсов.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.
Многослойная плата. 18‑слойная PCB с независимыми слоями GND/VCC для минимизации помех и улучшения целостности сигналов.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	ACKU040
FPGA	AMD/Xilinx Kintex UltraScale XCKU040‑2FFVA1156I (20 нм)
Логические ячейки	~530 000
CLB Flip‑Flops	~484 800
CLB LUTs	~242 400
Block RAM	~21,1 Мб (600 блоков по 36 Кб, с ECC)
DSP‑слайсы	1 920
Трансиверы	20×GTH, до 12,5 Гбит/с
Память	4 ГБ DDR4 SDRAM (64‑бит, 2400 Мбит/с)
Накопитель	256 Мб (2×128 Мбит) QSPI Flash
Пользовательские I/O	359 (104 HR 3,3 В + 255 HP 1,8 В)
Интерфейсы	3×PCIe Gen3×8, GTH‑каналы, GPIO, SelectIO
Питание	12 В DC (через board‑to‑board разъёмы), макс. ток ~3 А
Форм‑фактор	80×60×9,7 мм, 4×120‑pin + 2×80‑pin board‑to‑board коннекторы
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	FPGA‑SoM без ARM, 20 GTH, 3×PCIe Gen3×8, 4 ГБ DDR4, 1920 DSP, плотная I/O‑разводка, 18‑слойная PCB

Области применения
Высокопроизводительная ЦОС. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры и ускорители.
Машинное зрение и обработка видео. Реализация конвейеров для 4K/8K‑видео, предобработки изображений, аппаратных фильтров и ускорителей.
Радиоизмерительные и тестовые системы. Синхронный захват и буферизация больших объёмов данных, временная привязка, детерминированная обработка, хранение временных данных.
Дата‑центры и сетевые ускорители. Аппаратные ускорители шифрования, анализа трафика, фильтрации пакетов, шлюзов, межсетевых экранов и обработки потоков.
Встраиваемые системы с высокоскоростными интерфейсами. Подключение NVMe, оптических модулей, высокоскоростных АЦП/ЦАП, реализация протоколов с низкой задержкой.
Промышленные и научные системы. Обработка многоканальных потоков, аппаратные фильтры, демодуляторы, конвейеры для сенсоров и камер.
Разработка и отладка IP‑ядер. Создание и валидация собственных ядер для высокоскоростных интерфейсов, памяти и конвейеров на реальной платформе.
Медицинские и измерительные системы. Обработка многоканальных сигналов, аппаратные фильтры, конвейеры для сенсоров, ускорители алгоритмов

Поддержка и интеграция
Модуль ACKU040 рассчитан на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с GTH‑трансиверами и PCIe Gen3.
Документация. Схемы модуля, распиновка board‑to‑board, рекомендации по проектированию базовой платы, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется установить ACKU040 на совместимую базовую плату (например, AXKU042 или специализированный carrier board), загрузить референсный проект для проверки DDR4 и GTH, затем отработать типовые сценарии высокоскоростной передачи и конвейерной обработки.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль ACKU040;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка выводов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Базовая плата, блок питания 12 В, кабели, осциллограф, логический анализатор, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Базовая плата. Плата‑носитель с разъёмами под 4×120‑pin и 2×80‑pin, стабилизаторами питания, PCIe‑слотами, Ethernet, USB, SFP/SFP+ и разъёмами для высокоскоростных линий.
Блок питания 12 В. С запасом по току (рекомендуется не менее 3–4 А) для питания модуля и периферии.
Кабели и адаптеры. USB, Ethernet, PCIe‑кабели, SFP‑модули (если есть на базовой плате) для подключения ПК, сети и оптических модулей.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества DDR4 и высокоскоростных линий.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации FPGA.
Периферия. Модули АЦП/ЦАП, платы расширения, тестовые модули для отладки высокоскоростных интерфейсов и I/O.

Почему стоит использовать ACKU040 для FPGA‑проектов
ACKU040 оптимален, когда нужны высокая вычислительная мощность (1 920 DSP), большой объём памяти (4 ГБ DDR4), плотная I/O‑разводка (359 линий) и расширенные трансиверные/PCIe‑возможности (20 GTH и 3×PCIe Gen3×8) при компактных габаритах. Модуль даёт баланс между ресурсами, скоростью и удобством интеграции в собственные изделия. Для студентов и преподавателей это платформа для изучения Kintex UltraScale и сложных высокоскоростных задач. Для инженеров — практичное решение для ЦОС, машинного зрения, радиоизмерений, дата‑центров и встраиваемых систем с высокой пропускной способностью.
