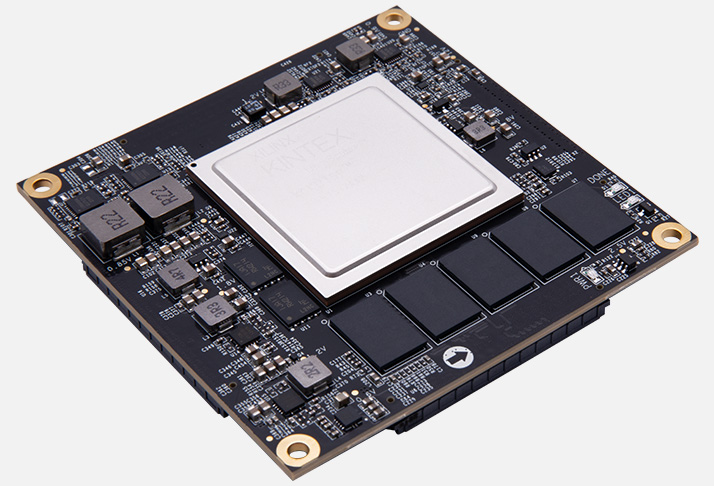

Системный модуль ACKU15

ACKU15 (производитель — Alinx) — это System‑on‑Module (SoM) на базе FPGA Kintex UltraScale+ (XCKU15P‑2FFVE1517I), ориентированный на задачи, где критичны высокая пропускная способность памяти, большое количество высокоскоростных трансиверов и плотность I/O при компактном форм‑факторе. Модуль предназначен для встраивания в собственные изделия: сетевые ускорители и платформы ЦОД, системы цифровой обработки сигналов, оптические транспортные узлы, промышленные контроллеры, измерительные комплексы и любые проекты, где требуется максимальная FPGA‑производительность без процессорной подсистемы (в отличие от Zynq‑решений).

В отличие от отладочных плат здесь нет пользовательской периферии (кнопок, светодиодов, Ethernet‑разъёмов и т. п.) — модуль рассчитан на серийную интеграцию: разработчик реализует внешние интерфейсы и механику на базовой плате, а модуль даёт всю критичную электронику (FPGA, память, тактовую подсистему, силовые цепи, высокоскоростные трансиверы). В отличие от SoM‑модулей на архитектуре Zynq (вроде ACU19EG или V100) ACKU15 не содержит ARM‑процессоров: это «чистая» FPGA‑платформа с упором на максимальную пропускную способность и I/O, а не на гибридную CPU+FPGA‑архитектуру.

Ключевое преимущество ACKU15 — высокая пропускная способность подсистемы памяти и трансиверов при компактных габаритах: 5 ГБ DDR4 на 80‑битной шине даёт пропускную способность до 210 Гбит/с, 24 трансивера GTY до 28,21 Гбит/с и 32 GTH до 12,5 Гбит/с позволяют строить системы с экстремальной скоростью передачи данных. 344 линии I/O (включая 88 HD и 256 HP) обеспечивают плотную интеграцию с внешними модулями, АЦП/ЦАП, оптическими интерфейсами и специализированной периферией.

Основные преимущества
Максимальная пропускная способность памяти. 5 ГБ DDR4 на 80‑битной шине, до 210 Гбит/с — для буферизации больших потоков, хранения временных данных, таблиц и длительных записей.
Очень быстрые трансиверы. 24×GTY до 28,21 Гбит/с + 32×GTH до 12,5 Гбит/с — для оптических модулей, видеоинтерфейсов, сетевых линков и синхронной передачи данных на предельных скоростях.
Высокая плотность I/O. 344 FPGA I/O (88 HD + 256 HP) — для плотных параллельных шин, GPIO, синхронных интерфейсов и подключения периферии.
Компактный форм‑фактор. Габариты 80×80 мм и 4×240‑pin board‑to‑board разъёма (Samtec) позволяют встраивать модуль в собственные платы и корпуса с высокой плотностью монтажа.
Промышленное исполнение. Диапазон −40…+85 °C подходит для жёстких условий эксплуатации.
Готовая критичная подсистема. Питание, память, тактовая подсистема, разводка DDR4 и высокоскоростных линий уже реализованы на модуле — экономия времени и снижение рисков при проектировании.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.
Отсутствие ARM‑подсистемы. Это «чистая» FPGA‑платформа: вся логика реализуется на FPGA, что удобно для проектов, где не нужен встроенный процессор или он выносится на базовую плату.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	ACKU15
FPGA	AMD/Xilinx Kintex UltraScale+ XCKU15P‑2FFVE1517I (16 нм FinFET)
Логические ячейки	~1 150 000 (ориентировочно, зависит от конфигурации)
DSP‑слайсы	~5 400 (ориентировочно)
Block RAM	~135 Мб (ориентировочно)
Память	5 ГБ DDR4 SDRAM (80‑бит, 2666 Мбит/с, пропускная способность до 210 Гбит/с)
Накопитель	2×64 Мб QSPI Flash (для конфигурации FPGA и пользовательских данных)
Трансиверы	24×GTY (до 28,21 Гбит/с), 32×GTH (до 12,5 Гбит/с)
I/O	344 FPGA I/O: 88 HDIO + 256 HPIO
Интерфейсы	Board‑to‑board (4×240‑pin Samtec), JTAG
Питание	12 В DC (через board‑to‑board разъём), потребление зависит от загрузки FPGA
Форм‑фактор	80×80×~10 мм
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	FPGA‑SoM без ARM‑процессора, с высокой пропускной способностью памяти и трансиверов, для интеграции в собственные системы

Области применения
Сетевые ускорители и платформы ЦОД. Аппаратная фильтрация, классификация, инкапсуляция/декапсуляция, криптография, агрегация трафика, ускорение сетевых функций.
Цифровая обработка сигналов и ЦОС‑системы. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры с высокой пропускной способностью.
Оптические и высокоскоростные интерфейсы. Прототипирование и серийная интеграция оптических линков, транспортных платформ, интерфейсов с предельными скоростями передачи.
Промышленные контроллеры и измерительные комплексы. Синхронный захват и буферизация данных, временная привязка, детерминированная обработка, хранение временных данных.
Системы машинного зрения и обработки изображений. Аппаратные конвейеры для фильтрации, интерполяции, кодирования, ускорения нейросетевых инференсов на FPGA.
Интеграция в собственные изделия. Встраивание в герметичные корпуса, шасси, промышленные стойки, где нужна максимальная FPGA‑производительность при минимальном объёме «лишней» периферии.
Платформы для миграции с прототипов. Использование модуля как основы для серийных изделий после отработки логики на отладочных платах.

Поддержка и интеграция
Модуль ACKU15 рассчитан на разработку в Vivado Design Suite:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, AXI, GTY/GTH и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров, Ethernet MAC и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с трансиверами GTY/GTH, AXI‑периферией и типовыми сценариями.
Документация. Схемы модуля, распиновка board‑to‑board разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется спроектировать базовую плату с необходимой периферией, подключить модуль через board‑to‑board разъёмы, обеспечить питание 12 В и эффективное охлаждение, загрузить референсный проект для проверки DDR4 и трансиверов, затем отработать типовые сценарии (конвейеры ЦОС, высокоскоростная передача данных, обработка потоков).

Комплект поставки (стандартный)
В стандартный комплект входят:
системный модуль ACKU15;
крепёжные элементы (стойки, винты) при наличии;
документация (руководство пользователя, схема модуля, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Базовая плата, блок питания 12 В, система охлаждения, кабели, осциллограф, логический анализатор, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Базовая плата. С необходимой периферией и разъёмами под конкретный проект.
Блок питания 12 В. С запасом по току для питания модуля и периферии.
Система охлаждения. Радиатор, тепловые трубки и/или вентилятор — для стабильной работы при высокой загрузке FPGA.
Хост‑ПК с Vivado. Для проектирования FPGA, разработки и отладки.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.
Периферия. Модули АЦП/ЦАП, платы расширения, тестовые модули для отладки интерфейсов и I/O.

Почему стоит использовать ACKU15 для проектов
ACKU15 оптимален, когда нужна максимальная FPGA‑производительность и пропускная способность в компактном модульном формате без встроенного ARM‑процессора: 5 ГБ DDR4 с пропускной способностью до 210 Гбит/с, 24×GTY и 32×GTH, 344 I/O. Модуль экономит время на проектировании критичной подсистемы и позволяет сразу сосредоточиться на прикладных алгоритмах и интерфейсах. Для инженеров это удобное решение для сетевых платформ, ЦОС, оптических интерфейсов и промышленных систем; для разработчиков аппаратуры — платформа для интеграции в собственные изделия с высокими требованиями к производительности и надёжности.
