Системный модуль ACKU5

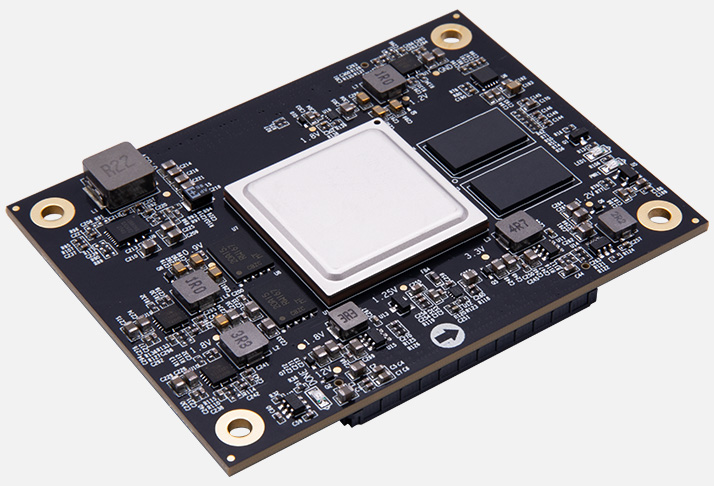

ACKU5 (производитель — Alinx) — это System‑on‑Module (SoM) на базе FPGA Xilinx Kintex UltraScale+ (XCKU5P‑2FFVB676I), предназначенный для встраивания в собственные устройства: модуль содержит всю критичную электронику (FPGA, память, тактовую подсистему, силовые цепи), а периферию и разъёмы разработчик реализует на базовой плате. В отличие от отладочных плат (вроде AXKU3 или AXU9EGB) здесь нет «демонстрационных» интерфейсов (HDMI, USB и т. п.) — решение заточено под промышленные изделия и встраиваемые системы.

Ключевое преимущество ACKU5 — высокая пропускная способность и сбалансированная вычислительная плотность в компактном форм‑факторе: 475 000 логических ячеек, 1 824 DSP‑слайса и 2 ГБ DDR4 позволяют реализовывать сложные фильтры, многоканальные БПФ, демодуляторы и аппаратные конвейеры. 16 трансиверов GTY до 28,21 Гбит/с и PCIe Gen3×16 дают возможность строить системы с экстремальной скоростью передачи данных (оптические линки, высокоскоростные АЦП/ЦАП, сетевые интерфейсы). 179 линий I/O обеспечивают плотную интеграцию с внешними модулями.

По сравнению с ACKU3 модуль ACKU5 даёт заметно больше логических ячеек и DSP‑слайсов, а также более широкие PCIe‑возможности (×16 вместо меньших конфигураций в младших SoM). По сравнению с топовыми решениями (вроде ACU9EG) он предлагает хороший баланс цены и производительности для задач, где особенно критична скорость трансиверов и пропускная способность PCIe, а не максимальный объём памяти. Основное преимущество — готовая высокопроизводительная подсистема в модульном исполнении: можно сразу использовать ресурсы кристалла, не тратя время на разводку питания, памяти и высокоскоростных линий.

Основные преимущества
Высокая вычислительная и DSP‑плотность. 1 824 DSP‑слайса, ~475 000 логических ячеек и ~17,1 Мб Block RAM — для сложных фильтров, многоканального БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Очень быстрые трансиверы. 16×GTY до 28,21 Гбит/с — для оптических модулей, видеоинтерфейсов, сетевых линков и синхронной передачи данных на предельных скоростях.
Достаточный объём и хорошая пропускная способность памяти. 2 ГБ DDR4 на 32‑битной шине — для буферизации потоков, хранения таблиц и временных данных в задачах с высокой пропускной способностью.
Расширенные PCIe‑возможности. PCIe Gen3×16 — для подключения к хост‑системам, ускорителям и высокоскоростным устройствам.
Высокая плотность I/O. 179 пользовательских линий — для плотных параллельных шин, GPIO, синхронных интерфейсов и подключения периферии.
Компактный форм‑фактор. Габариты 80×60×8 мм и board‑to‑board‑разъёмы (2×Samtec) позволяют легко интегрировать модуль в собственные платы и корпуса.
Промышленное исполнение. Диапазон −40…+85 °C подходит для жёстких условий эксплуатации.
Готовая критичная подсистема. Питание, память, тактовая подсистема, разводка DDR4 и высокоскоростных линий уже реализованы на модуле — экономия времени и снижение рисков при проектировании.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.
Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	ACKU5
FPGA	Xilinx Kintex UltraScale+ XCKU5P‑2FFVB676I (16 нм FinFET)
Логические ячейки	~475 000
CLB Flip‑Flops	~434 000
CLB LUTs	~217 000
Block RAM	~17,1 Мб (480 блоков по 36 Кб, с ECC)
DSP‑слайсы	1 824
Трансиверы	16×GTY, до 28,21 Гбит/с
Память	2 ГБ DDR4 SDRAM (32‑бит)
Накопитель	64 Мб (2×32 Мб) QSPI Flash
Пользовательские I/O	179 линий (уровни настраиваются на базовой плате через LDO)
Интерфейсы	PCIe Gen3×16; 16×GTY; пользовательские I/O; JTAG
Питание	12 В DC (через board‑to‑board разъёмы), потребление зависит от загрузки FPGA
Форм‑фактор	80×60×8 мм, board‑to‑board коннекторы (2×Samtec или аналог)
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	SoM с DDR4, PCIe, GTY; без пользовательских интерфейсов; высокая DSP‑плотность и скорость трансиверов; для интеграции в собственные системы

Области применения
Встраиваемые ускорители и акселераторы. Аппаратная реализация алгоритмов ЦОС, фильтрации, БПФ и демодуляции в составе промышленных устройств.
Телекоммуникации и сетевой транспорт. Мобильный backhaul, пассивные оптические сети (PON), MIMO‑обработка, функции обработки пакетов и трафика.
Радиоизмерительные и тестовые системы. Синхронный захват и буферизация данных, временная привязка, детерминированная обработка, хранение временных данных.
Системы сбора и обработки данных. Реализация конвейеров захвата, предобработки и передачи данных с детерминированными задержками.
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной аппаратной платформе.
Интеграция в собственные изделия. Встраивание в герметичные корпуса, шасси, промышленные стойки, где нужна высокая производительность FPGA при минимальном объёме «лишней» периферии.
Поддержка и интеграция
Модуль ACKU5 рассчитан на разработку в Vivado:

Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe, AXI‑периферией и высокоскоростными трансиверами.
Документация. Схемы модуля, распиновка board‑to‑board разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется спроектировать базовую плату с необходимой периферией, подключить модуль через board‑to‑board разъёмы, обеспечить питание 12 В и охлаждение, загрузить референсный проект для проверки DDR4 и PCIe, затем отработать типовые сценарии с трансиверами или пользовательскими I/O.

Комплект поставки (стандартный)
В стандартный комплект входят:

системный модуль ACKU5;
крепёжные элементы (стойки, винты) при наличии;
документация (руководство пользователя, схема модуля, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Базовая плата, блок питания 12 В, система охлаждения, кабели, осциллограф, логический анализатор, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Базовая плата. С необходимой периферией и разъёмами под конкретный проект.
Блок питания 12 В. С запасом по току для питания модуля и периферии.
Система охлаждения. Радиатор и/или вентилятор — для стабильной работы при высокой загрузке FPGA.
Хост‑ПК с Vivado. Для проектирования FPGA, отладки и загрузки конфигурации.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.
Периферия. Модули АЦП/ЦАП, платы расширения, тестовые модули для отладки интерфейсов и I/O.
Почему стоит использовать ACKU5 для проектов
ACKU5 оптимален, когда нужна высокая DSP‑производительность (1 824 DSP, 475 тыс. логических ячеек) и экстремальная скорость трансиверов (16×GTY до 28,21 Гбит/с) в сочетании с широкими PCIe‑возможностями (Gen3×16) в модульном формате для интеграции в собственные изделия. Модуль экономит время на проектировании критичной подсистемы и позволяет сразу сосредоточиться на прикладных алгоритмах и интерфейсах. Для инженеров это удобное решение для встраиваемых ускорителей, телекоммуникационных и измерительных систем; для разработчиков аппаратуры — платформа для интеграции в собственные изделия с высокими требованиями к производительности и надёжности.
