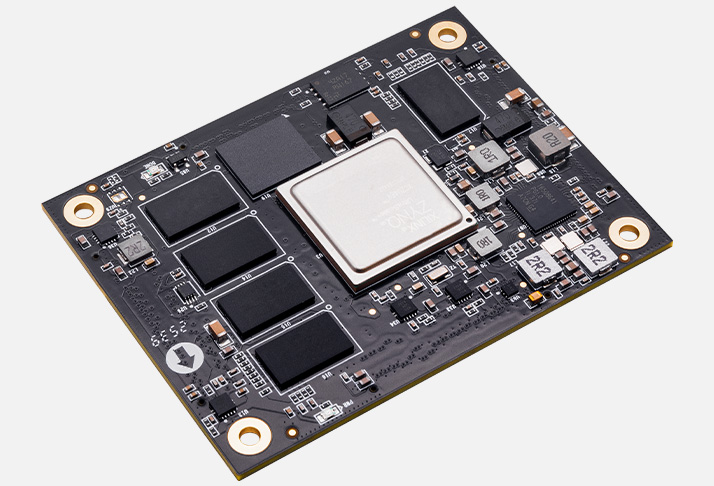

Системный модуль ACU4EV

ACU4EV (производитель — Alinx) — это модуль типа System‑on‑Module (SoM) на базе FPGA Xilinx Kintex‑7 XC7K410T. В отличие от решений на Artix‑7, здесь существенно выше плотность DSP‑блоков и скорость трансиверов, а 64‑битная шина DDR3 обеспечивает повышенную пропускную способность памяти. Модуль не содержит процессорной подсистемы с ARM: вся логика реализуется в FPGA, что даёт максимальную гибкость для задач цифровой обработки, высокоскоростных протоколов и плотных интерфейсов.

Ключевое преимущество ACU4EV — высокая вычислительная и пропускная способность: модуль оптимален для задач, где критичны не только логические ресурсы, но и скорость передачи данных, производительность ЦОС и объём буферизации. Это позволяет реализовывать аппаратные ускорители для БПФ большого размера, многоканальных фильтров, демодуляции, обработки потоков с высокоскоростных АЦП, а также интерфейсы уровня PCIe Gen3, 10 GbE, Aurora.

По сравнению с модулями на Artix‑7 (вроде AC7A200 или AC7200) ACU4EV даёт заметно больше DSP‑ресурсов, более быстрые трансиверы и вдвое больший объём памяти с повышенной пропускной способностью. По сравнению с M4EV (XC7K325T) он предлагает увеличенные логические и DSP‑ресурсы, а также больший объём ОЗУ — это полезно для многоканальных систем и буферизации длительных записей. При этом модуль остаётся компактным SoM с готовой памятью, тактовой подсистемой и разъёмами для интеграции в собственные изделия.

Основное преимущество ACU4EV — платформа для задач с высокой вычислительной и пропускной нагрузкой: модуль позволяет быстро внедрить мощную FPGA‑логику без проектирования сложной платы с высокоскоростной памятью и тактированием.

Основные преимущества
Высокая производительность ЦОС. Большое количество DSP‑слайсов (порядка 900+) и оптимизированная архитектура Kintex‑7 — идеально для многоканальной обработки, БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Быстрые трансиверы. 8×GTP (до 12,5 Гбит/с) для PCIe Gen3, 10 GbE, Aurora, мультигигабитных каналов и синхронной передачи данных.
Высокая пропускная способность и объём памяти. 4 ГБ DDR3 на 64‑битной шине — удобно для буферизации больших потоков, хранения таблиц, временных данных и длительных записей.
Высокая плотность I/O. ~320 пользовательских линий, включая дифференциальные пары, — для плотных параллельных шин, GPIO, синхронных интерфейсов и подключения периферии.
Компактный форм‑фактор. Габариты ~70×70 мм и 4×board‑to‑board разъёма позволяют легко интегрировать модуль в собственные платы.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Развитая тактовая подсистема. Дифференциальные генераторы для FPGA и трансиверов обеспечивают стабильную работу высокоскоростных интерфейсов.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	ACU4EV
FPGA	Xilinx Kintex‑7 XC7K410T‑2FFG900I (28 нм)
Логические ячейки	~410 000
Slices	~64 062
CLB Flip‑Flops	~512 500
Block RAM	~240 блоков (по 36 Кб, с ECC)
DSP‑слайсы	~900+
Трансиверы	8×GTP, до 12,5 Гбит/с
Память	4 ГБ DDR3 SDRAM (64‑бит, высокая пропускная способность)
Накопитель	32 МБ (256 Мбит) QSPI Flash
Пользовательские I/O	~320 (включая дифференциальные пары), уровни 3,3 В / 1,5 В
Тактовые генераторы	Дифференциальные генераторы (для FPGA и GTP)
Интерфейсы	PCIe Gen3 (через GTP), 10 GbE‑подобные каналы, Aurora, высокоскоростные линии, синхронные шины, GPIO
Питание	5 В DC (через board‑to‑board разъёмы)
Форм‑фактор	~70×70×6 мм, 4×80‑pin board‑to‑board коннектора
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	FPGA‑SoM без ARM, высокая пропускная способность, быстрые трансиверы, готовая DDR3 и Flash, компактная интеграция

Области применения
Радиоизмерительные и тестовые системы. Обработка многоканальных потоков с высокоскоростных АЦП, векторный анализ, захват ВЧ‑сигналов, спектральный анализ, калибровка трактов.
Телекоммуникации и передача данных. Реализация 10 GbE, PCIe Gen3, Aurora, аппаратных ускорителей протоколов, обработки пакетов и потоков.
Цифровая обработка сигналов. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры и ускорители.
Промышленные и научные системы. Синхронный захват и буферизация больших объёмов данных, временная привязка, детерминированная обработка, хранение длительных записей.
Встраиваемые решения. Компактные модули с высокой плотностью I/O и высокой пропускной способностью для интеграции в собственные изделия.
Разработка и отладка IP‑ядер. Создание и валидация собственных ядер для ЦОС, интерфейсов, памяти и конвейеров на реальной платформе.
Учебные и исследовательские проекты. Изучение архитектуры Kintex‑7, высокоскоростных интерфейсов, сложных конвейеров и ЦОС на реальных задачах.

Поддержка и интеграция
Модуль ACU4EV рассчитан на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR3, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR3, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR3, QSPI, работы с GTP‑трансиверами, PCIe и высокоскоростными линиями.
Документация. Схемы модуля, распиновка board‑to‑board, рекомендации по проектированию базовой платы, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется установить ACU4EV на базовую плату, загрузить референсный проект для проверки DDR3 и GTP, затем отработать типовые сценарии высокоскоростной передачи и конвейерной обработки.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль ACU4EV;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновка выводов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Базовая плата, блок питания 5 В, кабели, осциллограф, логический анализатор, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы

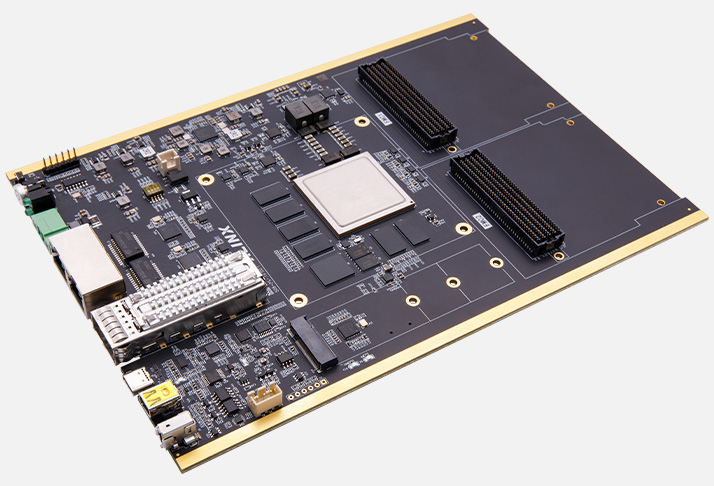

Базовая плата. Плата‑носитель с разъёмами под 4×80‑pin board‑to‑board, стабилизаторами питания, Ethernet, USB, слотами для периферии и разъёмами для высокоскоростных линий.
Блок питания 5 В. С запасом по току для питания модуля и периферии (учитывая высокую нагрузку от DDR3 и трансиверов).
Кабели и адаптеры. USB, Ethernet, SFP/SFP+ (если есть на базовой плате) для подключения ПК, сети и оптических модулей.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества DDR3 и высокоскоростных линий.
Хост‑ПК с Vivado. Для проектирования, отладки и загрузки конфигурации FPGA.
Периферия. Модули АЦП/ЦАП, платы расширения, тестовые модули для отладки высокоскоростных интерфейсов и I/O.

Почему стоит использовать ACU4EV для FPGA‑проектов
ACU4EV оптимален, когда нужны максимальная вычислительная мощность ЦОС (большое количество DSP), высокая пропускная способность памяти (64‑бит DDR3) и быстрые трансиверы (до 12,5 Гбит/с), а также большой объём ОЗУ для буферизации: модуль даёт баланс между ресурсами, скоростью и удобством интеграции в собственные изделия. Для студентов и преподавателей это платформа для изучения Kintex‑7 и сложных высокоскоростных задач. Для инженеров — практичное решение для радиоизмерений, телекоммуникаций, измерительных систем и встраиваемых модулей, где важны пропускная способность, скорость и детерминизм.
