Системный модуль ACU9EG

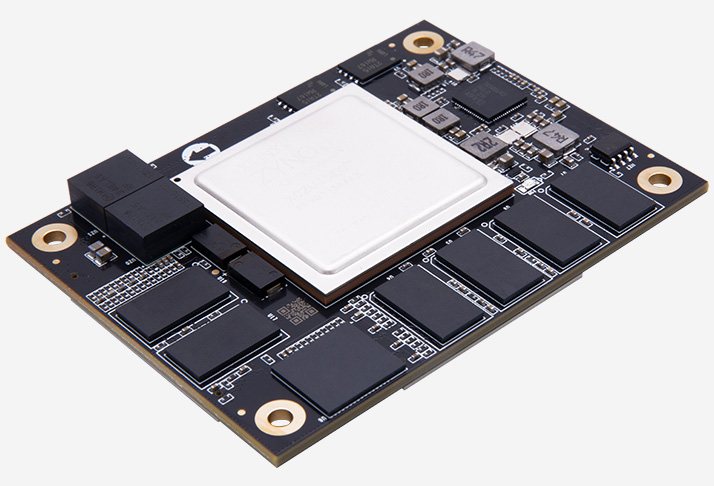

ACU9EG (производитель — Alinx) — это System‑on‑Module (SoM) на базе FPGA Xilinx Kintex UltraScale+ (XCKU095), рассчитанный на самые ресурсоёмкие встраиваемые задачи: цифровую обработку сигналов, радиоизмерительные системы, обработку видео, сетевые ускорители и прототипирование сложных IP‑ядер. В отличие от полноценных отладочных плат (вроде AXKU095) здесь нет пользовательских интерфейсов «для демонстрации» (HDMI, USB и т. п.) — модуль ориентирован на интеграцию в собственные изделия: он содержит всю критичную «начинку» (FPGA, память, тактовую подсистему, трансиверы), а периферию и разъёмы проектирует разработчик на базовой плате.

Ключевое преимущество ACU9EG — высокая вычислительная плотность и пропускная способность в компактном форм‑факторе: 535 000 логических ячеек, 4 320 DSP‑слайсов и 8 ГБ быстрой DDR4 позволяют реализовывать сложные фильтры, многоканальные БПФ, демодуляторы и аппаратные конвейеры. 24 трансивера GTY до 16,3 Гбит/с и 4 линии PCIe Gen3×8 дают возможность строить системы с высокой пропускной способностью (оптические линки, высокоскоростные АЦП/ЦАП, сетевые интерфейсы). 384 линии I/O (52 HR + 332 HP) обеспечивают плотную интеграцию с внешними модулями.

По сравнению с ACKU095 модуль ACU9EG даёт больше памяти (8 ГБ вместо 4 ГБ), больше трансиверов (24 GTY вместо 20 GTH) и более широкие PCIe‑возможности (4×Gen3×8). По сравнению с более простыми SoM (например, ACKU040) ACU9EG кратно превосходит их по DSP, памяти и трансиверной плотности — это уровень для серьёзных промышленных и измерительных систем. Основное преимущество — максимальная производительность FPGA в модульном исполнении: можно сразу использовать ресурсы кристалла, не тратя время на разводку питания, памяти и высокоскоростных линий, а всю «внешнюю» периферию реализовать на собственной базовой плате под конкретную задачу.

Основные преимущества
Высокая вычислительная мощность. 4 320 DSP‑слайсов, ~535 000 логических ячеек и ~28,1 Мб Block RAM — для сложных фильтров, многоканального БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Очень быстрые трансиверы. 24×GTY до 16,3 Гбит/с — для оптических модулей, видеоинтерфейсов, сетевых линков и синхронной передачи данных на предельных скоростях.
Большой объём и высокая пропускная способность памяти. 8 ГБ DDR4 на 64‑битной шине (2400–2666 Мбит/с) — для буферизации больших потоков, хранения таблиц, временных данных и длительных записей.
Расширенные PCIe‑возможности. 4×PCIe Gen3×8 — для подключения к хост‑системам, NVMe, ускорителям и высокоскоростным устройствам.
Высокая плотность I/O. 384 пользовательских линии (52 HR 3,3 В + 332 HP 1,8 В) — для плотных параллельных шин, GPIO, синхронных интерфейсов и подключения периферии.
Компактный форм‑фактор. Габариты 95×75×8 мм и board‑to‑board‑разъёмы (обычно 6×Panasonic) позволяют легко интегрировать модуль в собственные платы и корпуса.
Промышленное исполнение. Диапазон −40…+85 °C подходит для жёстких условий эксплуатации.
Готовая критичная подсистема. Питание, память, тактовая подсистема, разводка DDR4 и высокоскоростных линий уже реализованы на модуле — экономия времени и снижение рисков при проектировании.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	ACU9EG
FPGA	Xilinx Kintex UltraScale+ XCKU095‑2FFVA1156I (16 нм FinFET)
Логические ячейки	~535 000
CLB Flip‑Flops	~489 600
CLB LUTs	~244 800
Block RAM	~28,1 Мб (804 блока по 36 Кб, с ECC)
DSP‑слайсы	4 320
Трансиверы	24×GTY, до 16,3 Гбит/с
Память	8 ГБ DDR4 SDRAM (64‑бит, 2400–2666 Мбит/с)
Накопитель	64 Мб (2×32 Мб) QSPI Flash
Пользовательские I/O	384 (52 HR 3,3 В + 332 HP 1,8 В)
Интерфейсы	4×PCIe Gen3×8, линии GTY, пользовательские I/O, JTAG
Питание	12 В DC (через board‑to‑board разъёмы), типичное потребление зависит от загрузки FPGA
Форм‑фактор	95×75×8 мм, board‑to‑board коннекторы (6×Panasonic или аналог)
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	FPGA SoM с DDR4, PCIe, GTY; без пользовательских интерфейсов; максимальная вычислительная и пропускная плотность; для интеграции в собственные системы

Области применения
Высокопроизводительная ЦОС. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры и ускорители для самых требовательных задач.
Радиоизмерительные и тестовые системы. Синхронный захват и буферизация больших объёмов данных, временная привязка, детерминированная обработка, хранение временных данных.
Обработка видео и машинного зрения. Реализация конвейеров для 4K/8K‑видео, предобработки изображений, аппаратных фильтров и ускорителей в составе специализированных устройств.
Сетевые и криптографические ускорители. Аппаратные ускорители шифрования, анализа трафика, фильтрации пакетов, шлюзов и межсетевых экранов.
Встраиваемые системы с жёсткими требованиями. Встраивание в герметичные корпуса, шасси, промышленные стойки, где нужна максимальная производительность FPGA при минимальном объёме «лишней» периферии.
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной аппаратной платформе.

Поддержка и интеграция
Модуль ACU9EG рассчитан на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe, AXI‑периферией и высокоскоростными трансиверами.
Документация. Схемы модуля, распиновка board‑to‑board разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется разработать базовую плату с необходимой периферией, подключить модуль через board‑to‑board разъёмы, обеспечить питание 12 В и охлаждение, загрузить референсный проект для проверки DDR4 и PCIe, затем отработать типовые сценарии с трансиверами или пользовательскими I/O.

Комплект поставки (стандартный)
В стандартный комплект входят:
системный модуль ACU9EG;
крепёжные элементы (стойки, винты) при наличии;
документация (руководство пользователя, схема модуля, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Базовая плата, блок питания 12 В, система охлаждения, кабели, осциллограф, логический анализатор, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Базовая плата. С необходимой периферией и разъёмами под конкретный проект.
Блок питания 12 В. С запасом по току для питания модуля и периферии.
Система охлаждения. Радиатор и/или вентилятор — для стабильной работы при высокой загрузке FPGA.
Хост‑ПК с Vivado. Для проектирования FPGA, отладки и загрузки конфигурации.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.
Периферия. Модули АЦП/ЦАП, платы расширения, тестовые модули для отладки интерфейсов и I/O.

Почему стоит использовать ACU9EG для проектов
ACU9EG оптимален, когда нужна максимальная вычислительная и пропускная мощность FPGA в модульном формате: 8 ГБ DDR4, 24 GTY‑трансивера, 4×PCIe Gen3×8 и 4 320 DSP. Модуль экономит время на проектировании критичной подсистемы и позволяет сразу сосредоточиться на прикладных алгоритмах и интерфейсах. Для инженеров это удобное решение для встраиваемых систем, измерительных комплексов, видео‑ и сетевых ускорителей; для разработчиков аппаратуры — платформа для интеграции в собственные изделия с высокими требованиями к производительности и надёжности.
