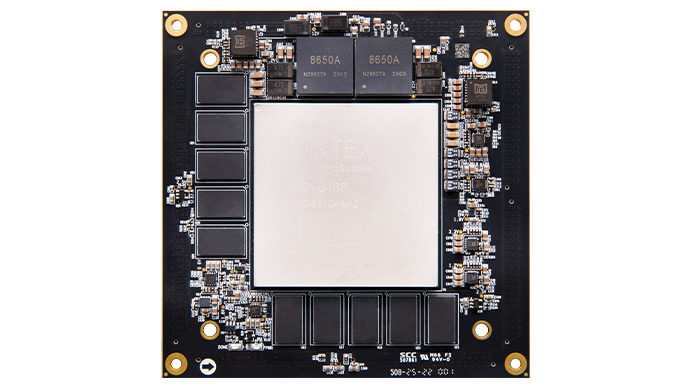

Системный модуль ACVU13

ACVU13 (производитель — Alinx) — это System‑on‑Module (SoM) на базе FPGA Xilinx Virtex UltraScale+ (XCVU13P‑2FHGB2104I), относящийся к флагманскому классу решений. Модуль рассчитан на задачи, где критичны максимальная вычислительная мощность, экстремальная пропускная способность интерфейсов и работа с огромными потоками данных: сетевая обработка, ускорение вычислений, радиоизмерительные комплексы, системы цифровой обработки сигналов с детерминированными задержками, телекоммуникационные шлюзы и платформы для научных расчётов.

В отличие от отладочных плат (вроде AXVU13G) здесь нет «демонстрационной» периферии (QSFP‑модулей, FMC+ и т. п.) — модуль ориентирован на встраивание в собственные изделия: разработчик реализует разъёмы, интерфейсы и механику на базовой плате, а модуль даёт всю критичную электронику (FPGA, память, тактовую подсистему, силовые цепи, высокоскоростные трансиверы).

Ключевое преимущество ACVU13 — колоссальная вычислительная и трансиверная плотность в модульном форм‑факторе: ~3,78 млн логических ячеек, 12 288 DSP‑слайсов и пиковая производительность ~38 TOPS (INT8) позволяют реализовывать сложнейшие алгоритмы аппаратного ускорения. 20 ГБ DDR4 на 80‑битной шине и 76 трансиверов GTY до 28,21 Гбит/с дают возможность строить системы с пропускной способностью на уровне сотен гигабит в секунду. Поддержка 4×150G Interlaken и 8×100G Ethernet делает модуль оптимальным для сетевых платформ, коммутаторов и систем обработки трафика.

По сравнению с решениями на Kintex UltraScale+ (вроде ACU11EG или Z11‑P) модуль ACVU13 кратно превосходит их по логической ёмкости, количеству DSP, числу и скорости трансиверов, а также по объёму и пропускной способности памяти. Это уровень для самых требовательных промышленных и научных систем, где недостаточно «хорошей» производительности — нужна максимальная. Основное преимущество — готовая высокопроизводительная подсистема в модульном исполнении: можно сразу использовать ресурсы кристалла, не тратя время на разводку питания, памяти и высокоскоростных линий.

Основные преимущества
Максимальная вычислительная и DSP‑плотность. 12 288 DSP‑слайсов, ~3,78 млн логических ячеек и ~94,5 Мб Block RAM плюс 360 Мб UltraRAM — для сложнейших фильтров, многоканальных БПФ, корреляторов, демодуляторов, аппаратных конвейеров и ускорителей ИИ.
Экстремальная пропускная способность трансиверов. 76×GTY до 28,21 Гбит/с — для оптических модулей, высокоскоростных линков, синхронной передачи данных и систем с детерминированной задержкой.
Большой объём и высокая пропускная способность памяти. 20 ГБ DDR4 на 80‑битной шине (2666 Мбит/с) — для буферизации огромных потоков, хранения таблиц, временных данных и длительных записей.
Расширенные сетевые и межсистемные интерфейсы. 4×150G Interlaken, 8×100G Ethernet — для построения сетевых платформ, коммутаторов, шлюзов и систем агрегации трафика.
Широкие PCIe‑возможности. PCIe Gen3×16 — для подключения к хост‑системам, ускорителям и высокоскоростным устройствам.
Высокая плотность I/O. 377 HP I/O — для плотных параллельных шин, GPIO, синхронных интерфейсов и подключения периферии.
Компактный форм‑фактор. Габариты 106×106 мм и 8×240‑pin board‑to‑board разъёмов (Samtec) позволяют интегрировать модуль в собственные платы и корпуса.
Промышленное исполнение. Диапазон −40…+85 °C подходит для жёстких условий эксплуатации.
Готовая критичная подсистема. Питание, память, тактовая подсистема, разводка DDR4 и высокоскоростных линий уже реализованы на модуле — экономия времени и снижение рисков при проектировании.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	ACVU13
FPGA	Xilinx Virtex UltraScale+ XCVU13P‑2FHGB2104I (16 нм FinFET)
Логическиеячейки	~3,78 млн
CLB Flip‑Flops	~3,456 млн
CLB LUTs	~1,728 млн
Block RAM	~94,5 Мб (2640 блоков по 36 Кб, с ECC)
UltraRAM	360 Мб
DSP‑слайсы	12 288
Трансиверы	76×GTY, до 28,21 Гбит/с
Память	20 ГБ DDR4 SDRAM (80‑бит, 2666 Мбит/с; 2 группы по 5×2 ГБ)
Накопитель	256 Мб (2×128 Мб) QSPI Flash
Интерфейсы	PCIe Gen3×16; 4×150G Interlaken; 8×100G Ethernet; 377 HP I/O; JTAG
Питание	12 В DC (через board‑to‑board разъёмы), потребление зависит от загрузки FPGA
Форм‑фактор	106×106×8 мм, 8×240‑pin Samtec board‑to‑board коннекторы
Температурныйдиапазон	−40…+85 °C (промышленное исполнение)
Особенности	SoM с DDR4, PCIe, GTY, Interlaken, Ethernet; без пользовательских интерфейсов; максимальнаявычислительная плотность; для интеграции в собственные системы

Области применения
Сетевые платформы и коммутаторы. Реализация высокоскоростных линков (100G/150G), агрегации трафика, фильтрации, классификации и аппаратного ускорения сетевых функций.
Радиоизмерительные и тестовые системы. Синхронный захват и буферизация огромных объёмов данных, временная привязка, детерминированная обработка, хранение временных данных.
Цифровая обработка сигналов и ЦОС‑ускорители. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры и ускорители для самых требовательных задач.
Системы машинного обучения и ИИ‑ускорения. Аппаратные ускорители для нейросетей, матричных операций, свёртки и других вычислительно ёмких алгоритмов.
Телекоммуникации и мобильный транспорт. Мобильный backhaul, агрегация трафика, MIMO‑обработка, функции обработки пакетов и трафика.
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной аппаратной платформе.
Интеграция в собственные изделия. Встраивание в герметичные корпуса, шасси, промышленные стойки, где нужна максимальная производительность FPGA при минимальном объёме «лишней» периферии.

Поддержка и интеграция
Модуль ACVU13 рассчитан на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI, Interlaken, 100G Ethernet и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров, Interlaken и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe, AXI‑периферией, Interlaken, 100G Ethernet и высокоскоростными трансиверами.
Документация. Схемы модуля, распиновка board‑to‑board разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется спроектировать базовую плату с необходимой периферией, подключить модуль через board‑to‑board разъёмы, обеспечить питание 12 В и эффективное охлаждение, загрузить референсный проект для проверки DDR4 и PCIe, затем отработать типовые сценарии с трансиверами или сетевыми интерфейсами.

Комплект поставки (стандартный)
В стандартный комплект входят:
системный модуль ACVU13;
крепёжные элементы (стойки, винты) при наличии;
документация (руководство пользователя, схема модуля, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Базовая плата, блок питания 12 В, система охлаждения, кабели, осциллограф, логический анализатор, ПК с Vivado в комплект не входят.

Дополнительные аксессуары для полноценной работы
Базовая плата. С необходимой периферией и разъёмами под конкретный проект.
Блок питания 12 В. С запасом по току для питания модуля и периферии.
Система охлаждения. Радиатор, тепловые трубки и/или вентилятор — для стабильной работы при высокой загрузке FPGA.
Хост‑ПК с Vivado. Для проектирования FPGA, отладки и загрузки конфигурации.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.
Периферия. Модули АЦП/ЦАП, платы расширения, тестовые модули для отладки интерфейсов и I/O.

Почему стоит использовать ACVU13 для проектов
ACVU13 оптимален, когда нужна максимальная вычислительная производительность (12 288 DSP, ~3,78 млн логических ячеек), экстремальная пропускная способность (76×GTY до 28,21 Гбит/с), большой объём памяти (20 ГБ) и поддержка высокоскоростных сетевых интерфейсов (Interlaken, 100G Ethernet) в модульном формате для интеграции в собственные изделия. Модуль экономит время на проектировании критичной подсистемы и позволяет сразу сосредоточиться на прикладных алгоритмах и интерфейсах. Для инженеров это удобное решение для сетевых платформ, радиоизмерений, ЦОС и ИИ‑ускорителей; для разработчиков аппаратуры — платформа для интеграции в собственные изделия с самыми высокими требованиями к производительности и надёжности.
