Модуль AN108

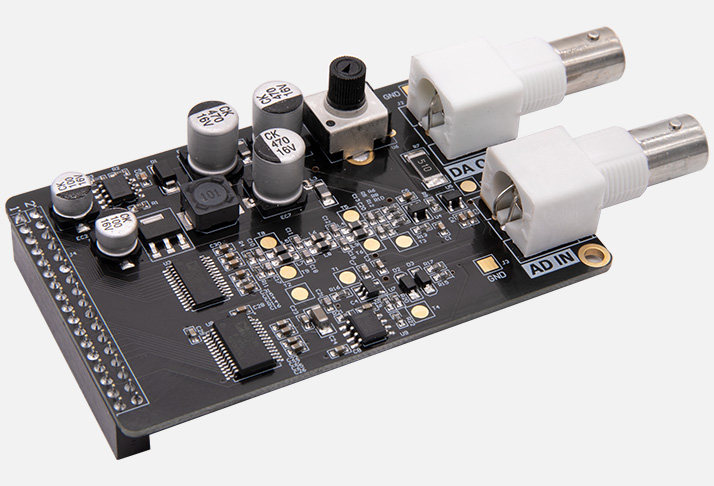

Модуль AN108 (производитель — Alinx) предназначен для задач, где требуется быстрый обмен между аналоговым миром и цифровой обработкой: оцифровка входных сигналов, генерация аналоговых форм, построение тестовых стендов, прототипирование измерительных приборов и учебных стендов по ЦОС. В составе модуля — два ключевых преобразователя: АЦП AD9280 (8 бит, до 32 млн выборок в секунду) и ЦАП AD9708 (8 бит, до 125 млн выборок в секунду).

По сравнению с аудиомодулями вроде AN8211/AN831 (на кодеке WM8731) модуль AN108 не ориентирован на «качественный звук» с низкими искажениями и высоким динамическим диапазоном: здесь приоритет — скорость и простота синхронизации с FPGA, а не аудиофильское качество. По сравнению с вычислительными модулями (FL1010V и аналоги) AN108 вообще не является процессором — это периферийный модуль, где вся логика (буферизация, фильтрация, анализ спектра, формирование сигналов) реализуется на стороне хоста (чаще всего FPGA).

В отличие от гибридных отладочных плат (AXU2CGA, AXVM2152) AN108 даёт только тракт преобразования: нет ни процессора, ни памяти, ни сложной обвязки интерфейсов. Это делает модуль идеальным для задач ЦОС, где FPGA берёт на себя управление выборками, DMA, БПФ, корреляцию и т. п., а AN108 обеспечивает быстрый ввод/вывод аналоговых сигналов. Для образовательных целей модуль удобен для освоения дискретизации, восстановления сигналов, спектрального анализа, генерации синусоид/пилообразных/прямоугольных форм и проверки теоремы Котельникова на практике.

Основное преимущество AN108 — высокая скорость выборки при простом интерфейсе и компактности: достаточно подключить модуль к FPGA, подать питание, настроить режимы АЦП/ЦАП и начать обмен данными.

Основные преимущества
Высокая скорость выборки. АЦП до 32 MSPS, ЦАП до 125 MSPS — подходит для прототипирования быстрых измерительных и тестовых систем.
Простота интеграции. 32‑контактный разъём с шагом 2,54 мм, типовые уровни логики, готовая обвязка преобразователей.
Синхронизация с FPGA. Прямой параллельный интерфейс данных и тактовых сигналов удобен для реализации конвейеров и детерминированной обработки.
Компактность. Форм‑фактор позволяет устанавливать модуль на несущие платы и учебные стенды без сложной разводки.
Гибкость применения. Подходит для генерации тестовых сигналов, оцифровки, построения осциллографов, спектральных анализаторов, учебных стендов по ЦОС.
Промышленная надёжность. Рабочий диапазон температур −25…+85 °C, устойчивые разъёмы и обвязка.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	AN108
АЦП	AD9280, 8 бит, до 32 MSPS
ЦАП	AD9708, 8 бит, до 125 MSPS
Диапазон входного напряжения АЦП	−5 В … +5 В (дифференциальный или однополярный вход, зависит от исполнения)
Диапазон выходного напряжения ЦАП	−5 В … +5 В
Интерфейс данных	Параллельный (шина данных + тактовые и управляющие сигналы)
Питание	5 В и 3,3 В DC (типовые напряжения для обвязки и логики)
Форм‑фактор	Компактный модуль (точные габариты зависят от исполнения; ориентир — под установку на несущую плату)
Разъём подключения	32 контакта, шаг 2,54 мм, направление вниз
Температурный диапазон	−25…+85 °C
Особенности	Дифференциальные цепи, опорное напряжение, защита входов, поддержка внешней тактировки

Области применения
Учебные стенды по ЦОС. Реализация БПФ, фильтров, корреляторов, проверка теоремы Котельникова, восстановление сигналов.
Генераторы тестовых сигналов. Синус, меандр, пила, шум; проверка АЧХ усилителей, фильтров, трактов.
Прототипы осциллографов и анализаторов спектра. Оцифровка входного сигнала, буферизация в SDRAM, вывод спектра на ПК или экран.
Измерительные системы. Сбор данных с датчиков в полосе, где достаточно 8 бит и высокой частоты дискретизации.
Системы обратной связи и управления. Оцифровка сигнала ошибки, формирование управляющего воздействия на ЦАП.
Тестовые стенды для электроники. Проверка работы усилителей, АЦП/ЦАП, фильтров, линий передачи.
Демонстрационные проекты. Визуализация дискретизации, алиасинга, наложения спектров, эффектов квантования.

Поддержка и интеграция
Модуль ориентирован на работу с FPGA:
FPGA (Vivado). Реализуются контроллеры АЦП/ЦАП: синхронизация по тактовому сигналу, захват параллельных данных, буферизация (FIFO/SDRAM), конвейеры обработки (БПФ, фильтры).
Тактирование. Возможна работа от внутреннего генератора или внешнего тактового сигнала для точной синхронизации нескольких модулей.
Параллельный интерфейс. Шина данных 8 бит + управляющие сигналы (стробы, разрешения, сброс) позволяют легко реализовать детерминированный обмен.
Средства отладки. Логический анализатор для контроля шин и тактовых сигналов, осциллограф для проверки аналоговых входов/выходов, спектроанализатор для оценки качества сигнала.
Для старта достаточно подключить модуль к несущей плате (FPGA), подать питание 5 В/3,3 В, настроить тактирование и реализовать простой проект: оцифровать тестовый сигнал на АЦП, сохранить в буфер, вывести на ЦАП и сравнить формы сигналов; либо реализовать БПФ и отобразить спектр.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль AN108;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема, распиновка, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (контроллеры АЦП/ЦАП для FPGA, примеры буферизации, БПФ, генерации сигналов).
Кабели, разъёмы, несущая плата, блок питания, хост‑ПК с ПО, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата (FPGA). Для установки модуля и разводки интерфейсов.
Хост‑ПК с IDE. Для разработки и отладки проектов (Vivado и аналоги).
Осциллограф и логический анализатор. Для контроля аналоговых и цифровых сигналов, проверки временных диаграмм.
Кабели и адаптеры. Для подключения питания, JTAG/SWD, аналоговых источников/нагрузок.
Источник питания. Если питание не подаётся с несущей платы.
SDRAM/FIFO. Для буферизации выборок при высоких скоростях.
Генератор сигналов. Для подачи тестовых форм на АЦП и проверки тракта.

Почему стоит использовать AN108 для прототипирования и обучения
AN108 позволяет быстро собрать тракт быстрого AD/DA без проектирования аналоговой части: все цепи согласования, опорные напряжения и защита уже реализованы на плате. Для инженеров это экономия времени на интеграцию и возможность сосредоточиться на алгоритмах ЦОС. Для преподавателей и студентов модуль даёт наглядный пример дискретизации, квантования, алиасинга и восстановления сигналов, а также возможность реализовать учебные проекты (простой осциллограф, спектральный анализатор, генератор сигналов) на FPGA.
